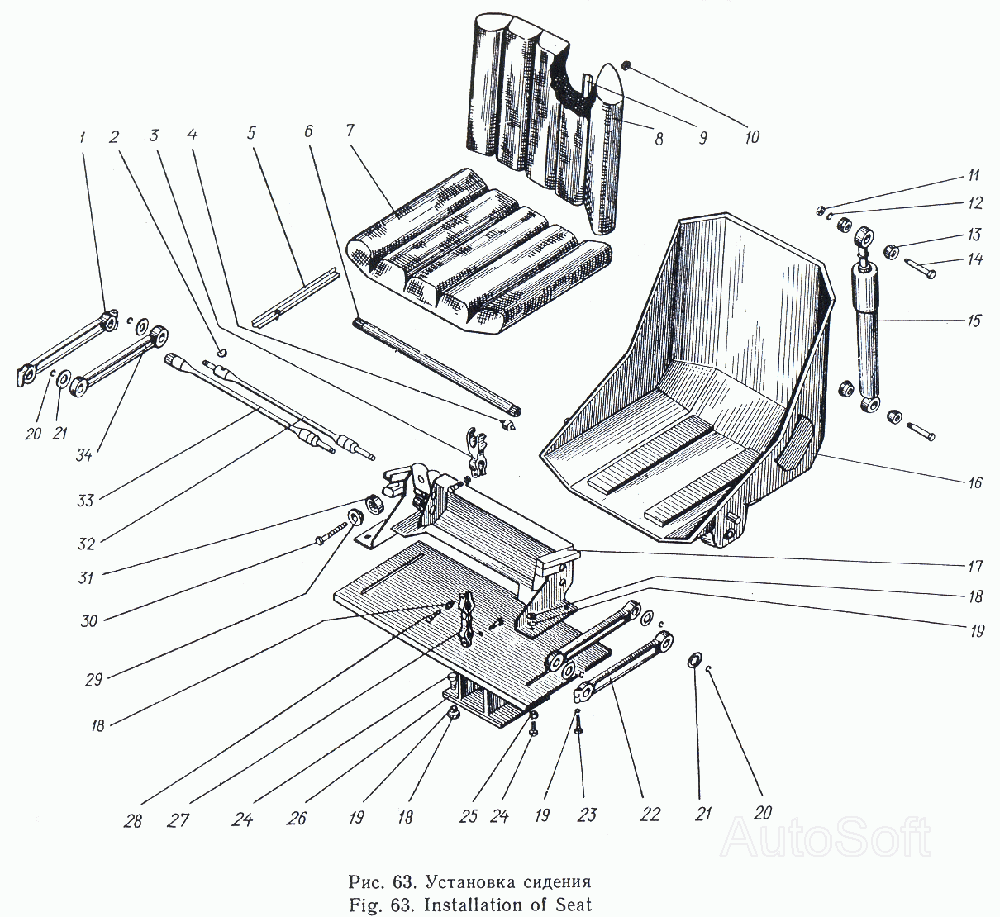

Установка сидения Э-5015А. Каталог 1997г.

Отопитель Э-5015А Установка двигателя Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг нижний правый

Заводской номер: 09.39.20.008 Количество на модель: 1
09.39.20.008
1
2

Номер детали на чертеже:

2

Шпонка сегментная 5X22

Заводской номер: ГОСТ 8795—68 Количество на модель: 1
ГОСТ 8795—68
1
3

Номер детали на чертеже:

3

Рычаг регулировочный

Заводской номер: 09.39.20.011 Количество на модель: 1
09.39.20.011
1
4

Номер детали на чертеже:

4

Палец винта

Заводской номер: 09.30.20.019 Количество на модель: 1
09.30.20.019
1
5

Номер детали на чертеже:

5

Планка в сборе

Заводской номер: 09.39.20.210 Количество на модель: 2
09.39.20.210
2
6

Номер детали на чертеже:

6

Стабилизатор

Заводской номер: 09.39.30.005 Количество на модель: 1
09.39.30.005
1
7

Номер детали на чертеже:

7

Подушка в сборе

Заводской номер: 09.39.20.200 Количество на модель: 1
09.39.20.200
1
10

Номер детали на чертеже:

10

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 4
ГОСТ 5915—70
4
12

Номер детали на чертеже:

12

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 2
ГОСТ 6402—70
2
13

Номер детали на чертеже:

13

Втулка

Заводской номер: 09.39.20.021 Количество на модель: 4
09.39.20.021
4
14

Номер детали на чертеже:

14

Болт специальный

Заводской номер: 09.39.20.016 Количество на модель: 2
09.39.20.016
2
15

Номер детали на чертеже:

15

Амортизатор с проушиной в сборе

Заводской номер: 09.39.20.600 Количество на модель: 1
09.39.20.600
1
16

Номер детали на чертеже:

16

Панель в сборе

Заводской номер: 09.30.20.100 Количество на модель: 1
09.30.20.100
1
17

Номер детали на чертеже:

17

Кронштейн в сборе

Заводской номер: 09.39 20.500 Количество на модель: 1
09.39 20.500
1
20

Номер детали на чертеже:

20

Кольцо пружинное

Заводской номер: 09.39.20.012 Количество на модель: 5
09.39.20.012
5
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 09.39.20.001 Количество на модель: 5
09.39.20.001
5
22

Номер детали на чертеже:

22

Рычаг нижний левый

Заводской номер: 09.39.20.401 Количество на модель: 1
09.39.20.401
1
23

Номер детали на чертеже:

23

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 3
ГОСТ 7798—70
3
26

Номер детали на чертеже:

26

Подставка

Заводской номер: 09.39.10.000 Количество на модель: 1
09.39.10.000
1
27

Номер детали на чертеже:

27

Кулачок

Заводской номер: 09.39.20.009 Количество на модель: 2
09.39.20.009
2
29

Номер детали на чертеже:

29

Шайба сферическая

Заводской номер: 09.30.20.018 Количество на модель: 1
09.30.20.018
1
30

Номер детали на чертеже:

30

Винт регулировочный

Заводской номер: 09.39.20.015 Количество на модель: 1
09.39.20.015
1
31

Номер детали на чертеже:

31

Подпятник

Заводской номер: 09.39.20.022 Количество на модель: 1
09.39.20.022
1
32

Номер детали на чертеже:

32

Торсион верхний

Заводской номер: 09.39.20.003 Количество на модель: 1
09.39.20.003
1
33

Номер детали на чертеже:

33

Торсион нижний

Заводской номер: 09.39.20.004 Количество на модель: 1
09.39.20.004
1
34

Номер детали на чертеже:

34

Рычаг верхний

Заводской номер: 09.39.20.301 Количество на модель: 2
09.39.20.301
2
