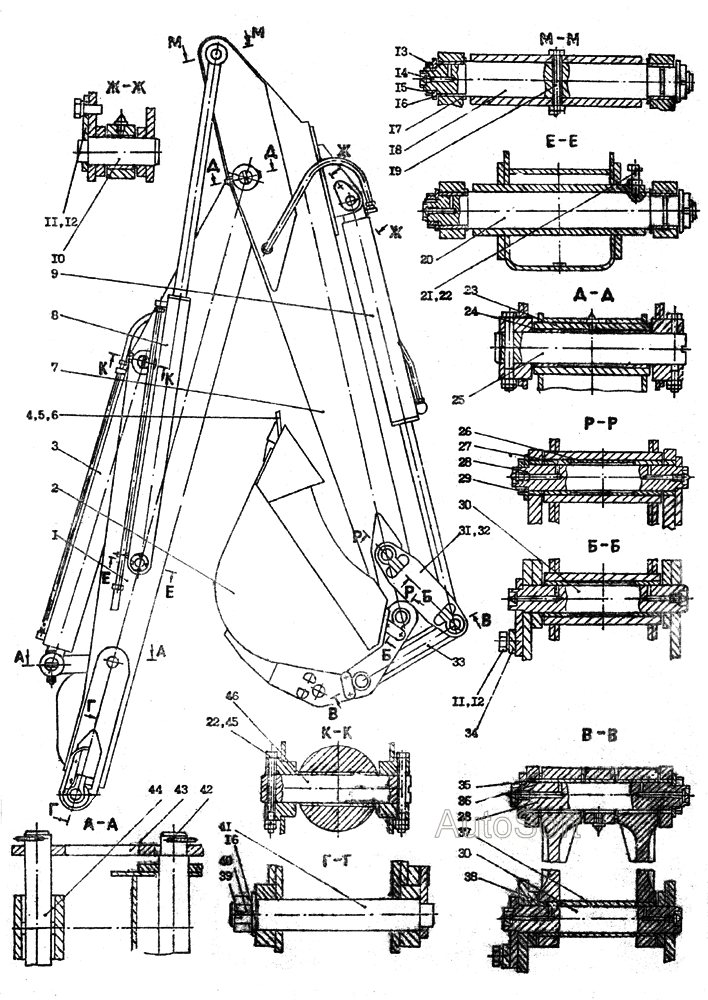

Оборудование обратной лопаты Атек-999Е. Каталог 2006г.

Оборудование обратной лопаты Атек-999Е Шарнир Атек-999Е

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 66.0211.000 Количество на модель: 1
66.0211.000
1
2

Номер детали на чертеже:

2

Кош 0,32 m3

Заводской номер: 77.0233.100 Количество на модель: 1
77.0233.100
1
2

Номер детали на чертеже:

2

Ковш усиленный

Заводской номер: 77.0234.100 Количество на модель: 1
77.0234.100
1
3

Номер детали на чертеже:

3

Гидроцилиндр

Заводской номер: 72.9011.000 Количество на модель: 1
72.9011.000
1
3

Номер детали на чертеже:

3

Гидроцилиндр

Заводской номер: 72.2011.000-01 Количество на модель: 1
72.2011.000-01
1
4

Номер детали на чертеже:

4

Коронка

Заводской номер: 77.0234.001 Количество на модель: 5
77.0234.001
5
4

Номер детали на чертеже:

4

Коронка

Заводской номер: 15.0260.300 Количество на модель: 4
15.0260.300
4
5

Номер детали на чертеже:

5

Палец

Заводской номер: 77.0234.002 Количество на модель: 5
77.0234.002
5
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 77.0234.003 Количество на модель: 5
77.0234.003
5
7

Номер детали на чертеже:

7

Рукоять

Заводской номер: 05.0223.000 Количество на модель: 1
05.0223.000
1
8

Номер детали на чертеже:

8

Гидроцилиндр

Заводской номер: 66.9012.000 Количество на модель: 2
66.9012.000
2
8

Номер детали на чертеже:

8

Гидроцилиндр

Заводской номер: 66.6012.000-01 Количество на модель: 2
66.6012.000-01
2
9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: 05.0290.000-01 Количество на модель: 1
05.0290.000-01
1
9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: 05.0290.000 Количество на модель: 1
05.0290.000
1
10

Номер детали на чертеже:

10

Палец

Заводской номер: 64.0200.100 Количество на модель: 1
64.0200.100
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: M16-6gx35.58.019 ГОСТ 7798-70 Количество на модель: 5
M16-6gx35.58.019 ГОСТ 7798-70
5
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 16.65Г.019 ГОСТ 6402-70 Количество на модель: 5
16.65Г.019 ГОСТ 6402-70
5
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 36.01.019 РОСТ 11872-89 Количество на модель: 6
36.01.019 РОСТ 11872-89
6
14

Номер детали на чертеже:

14

Масленка

Заводской номер: 1.2 Ц6 ГОСТ 19853-74 Количество на модель: 13
1.2 Ц6 ГОСТ 19853-74
13
15

Номер детали на чертеже:

15

Гайка

Заводской номер: M36x1,5-6H.04.019 ГОСТ 11871-88 Количество на модель: 6
M36x1,5-6H.04.019 ГОСТ 11871-88
6
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 66.0200.014 Количество на модель: 7
66.0200.014
7
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 15.0300.015-02 Количество на модель: 4
15.0300.015-02
4
18

Номер детали на чертеже:

18

Палец

Заводской номер: 66.0200.011-01 Количество на модель: 1
66.0200.011-01
1
19

Номер детали на чертеже:

19

Болт специальный

Заводской номер: 05.0100.006 Количество на модель: 1
05.0100.006
1
20

Номер детали на чертеже:

20

Палец

Заводской номер: 66.0200.011 Количество на модель: 1
66.0200.011
1
21

Номер детали на чертеже:

21

Винт

Заводской номер: А.М12-6gх35.45Н.40Х.019 ГОСТ 1481-84 Количество на модель: 1
А.М12-6gх35.45Н.40Х.019 ГОСТ 1481-84
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: М12-6Н.5.019 ГОСТ 5315-70 Количество на модель: 15
М12-6Н.5.019 ГОСТ 5315-70
15
23

Номер детали на чертеже:

23

Втулка

Заводской номер: 05.0210.014 Количество на модель: 1
05.0210.014
1
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 05.0210.016 Количество на модель: 2
05.0210.016
2
25

Номер детали на чертеже:

25

Палец

Заводской номер: 66.0200.012 Количество на модель: 1
66.0200.012
1
26

Номер детали на чертеже:

26

Втулка

Заводской номер: 05.0220.008 Количество на модель: 2
05.0220.008
2
27

Номер детали на чертеже:

27

Втулка

Заводской номер: 15.0243.202-02 Количество на модель: 4
15.0243.202-02
4
28

Номер детали на чертеже:

28

Палец

Заводской номер: 66.0200.500 Количество на модель: 2
66.0200.500
2
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 15.0300.016-01 Количество на модель: 6
15.0300.016-01
6
30

Номер детали на чертеже:

30

Палец

Заводской номер: 66.0200.400 Количество на модель: 2
66.0200.400
2
31

Номер детали на чертеже:

31

Тяга

Заводской номер: 66.0240.100 Количество на модель: 1
66.0240.100
1
32

Номер детали на чертеже:

32

Тяга

Заводской номер: 05.0200.101 Количество на модель: 1
05.0200.101
1
33

Номер детали на чертеже:

33

Рычаг

Заводской номер: 05.0200.201 Количество на модель: 2
05.0200.201
2
34

Номер детали на чертеже:

34

Пластина

Заводской номер: 66.0200.015 Количество на модель: 2
66.0200.015
2
35

Номер детали на чертеже:

35

Втулка

Заводской номер: 15.0243.202-04 Количество на модель: 4
15.0243.202-04
4
36

Номер детали на чертеже:

36

Тяга

Заводской номер: 18.0200.002 Количество на модель:
18.0200.002
37

Номер детали на чертеже:

37

Втулка

Заводской номер: 05.0200.003 Количество на модель: 1
05.0200.003
1
38

Номер детали на чертеже:

38

Втулка

Заводской номер: 15.0290.103 Количество на модель: 2
15.0290.103
2
38

Номер детали на чертеже:

38

Втулка

Заводской номер: 15.0260.001 Количество на модель: 2
15.0260.001
2
39

Номер детали на чертеже:

39

Шплинт

Заводской номер: 6,3x63.019 ГОСТ 307-79 Количество на модель: 1
6,3x63.019 ГОСТ 307-79
1
40

Номер детали на чертеже:

40

Гайка

Заводской номер: 13.0310.009 Количество на модель: 1
13.0310.009
1
41

Номер детали на чертеже:

41

Палец

Заводской номер: 66.0200.300 Количество на модель: 1
66.0200.300
1
42

Номер детали на чертеже:

42

Чека

Заводской номер: 15.0110.005 Количество на модель: 2
15.0110.005
2
43

Номер детали на чертеже:

43

Палец

Заводской номер: 18.0300.002 Количество на модель: 1
18.0300.002
1
44

Номер детали на чертеже:

44

Палец

Заводской номер: 66.0200.004 Количество на модель: 1
66.0200.004
1
45

Номер детали на чертеже:

45

Болт специальный

Заводской номер: 05.0100.006-01 Количество на модель: 5
05.0100.006-01
5
46

Номер детали на чертеже:

46

Палец

Заводской номер: 66.0200.006 Количество на модель: 1
66.0200.006
1
