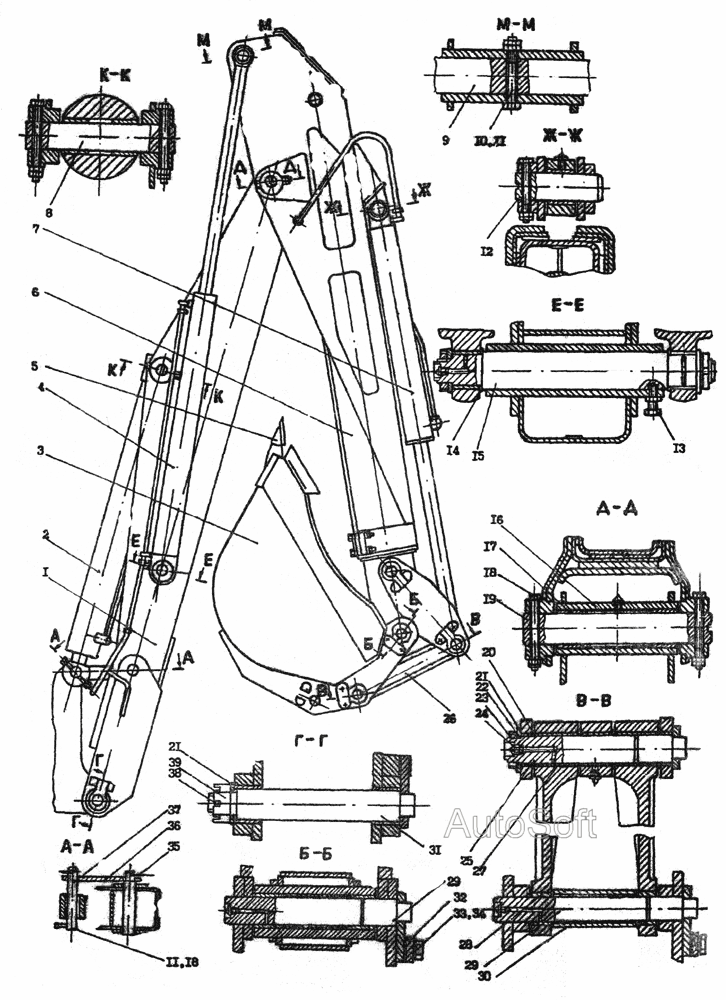

Оборудование обратной лопаты Атек-999Е. Каталог 2006г.

Гидроразводка обратной лопаты Атек-999Е Оборудование обратной лопаты Атек-999Е

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела

Заводской номер: 66.0211.000 Количество на модель: 1
66.0211.000
1
2

Номер детали на чертеже:

2

Гидроцилиндр

Заводской номер: 05.0290.000 Количество на модель: 1
05.0290.000
1
2

Номер детали на чертеже:

2

Гидроцилиндр

Заводской номер: 05.0290.000-01 Количество на модель: 1
05.0290.000-01
1
3

Номер детали на чертеже:

3

Ковш

Заводской номер: 66.0230.100 Количество на модель: 1
66.0230.100
1
4

Номер детали на чертеже:

4

Гидроцилиндр

Заводской номер: 66.9012.000-01 Количество на модель: 2
66.9012.000-01
2
4

Номер детали на чертеже:

4

Гидроцилиндр

Заводской номер: 66.3012.000 Количество на модель: 2
66.3012.000
2
5

Номер детали на чертеже:

5

Коронка

Заводской номер: 15.0250.200 Количество на модель: 4
15.0250.200
4
6

Номер детали на чертеже:

6

Рукоять телескопическая

Заводской номер: 66.0240.000 Количество на модель: 1
66.0240.000
1
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: 72.9011.000 Количество на модель: 1
72.9011.000
1
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: 72.9011.000-01 Количество на модель: 1
72.9011.000-01
1
8

Номер детали на чертеже:

8

Палец

Заводской номер: 66.0200.006 Количество на модель: 1
66.0200.006
1
9

Номер детали на чертеже:

9

Палец

Заводской номер: 66.0200.011-01 Количество на модель: 1
66.0200.011-01
1
10

Номер детали на чертеже:

10

Болт специальный

Заводской номер: 05.0100.006 Количество на модель: 2
05.0100.006
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: M12-6H.5.019 ГОСТ 5915-70 Количество на модель: 15
M12-6H.5.019 ГОСТ 5915-70
15
12

Номер детали на чертеже:

12

Палец

Заводской номер: 66.0200.013 Количество на модель: 1
66.0200.013
1
13

Номер детали на чертеже:

13

Винт

Заводской номер: A.M12-6gx35.45H.40X.019 ГОСТ 1481-84 Количество на модель: 1
A.M12-6gx35.45H.40X.019 ГОСТ 1481-84
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 15.0300.015-02 Количество на модель: 6
15.0300.015-02
6
15

Номер детали на чертеже:

15

Палец

Заводской номер: 66.0200.011 Количество на модель: 1
66.0200.011
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 05.0210.014 Количество на модель: 1
05.0210.014
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 05.0210.016 Количество на модель: 2
05.0210.016
2
18

Номер детали на чертеже:

18

Болт специальный

Заводской номер: 05.0100.006-01 Количество на модель: 5
05.0100.006-01
5
19

Номер детали на чертеже:

19

Палец

Заводской номер: 66.0200.012 Количество на модель: 1
66.0200.012
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 15.0300.015-01 Количество на модель: 4
15.0300.015-01
4
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 66.0200.014 Количество на модель: 6
66.0200.014
6
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 36.01.019 ГОСТ 11872-89 Количество на модель: 6
36.01.019 ГОСТ 11872-89
6
23

Номер детали на чертеже:

23

Гайка

Заводской номер: M36x1,5-6H.04.019 ГОСТ 11871-88 Количество на модель: 6
M36x1,5-6H.04.019 ГОСТ 11871-88
6
24

Номер детали на чертеже:

24

Масленка

Заводской номер: 1.2 Ц6 ГОСТ 19853-74 Количество на модель: 11
1.2 Ц6 ГОСТ 19853-74
11
25

Номер детали на чертеже:

25

Палец

Заводской номер: 66.0200.500 Количество на модель: 1
66.0200.500
1
26

Номер детали на чертеже:

26

Рычаг

Заводской номер: 05.0200.201 Количество на модель: 2
05.0200.201
2
27

Номер детали на чертеже:

27

Втулка

Заводской номер: 15.0290.103 Количество на модель: 2
15.0290.103
2
28

Номер детали на чертеже:

28

Втулка

Заводской номер: 15.0250.001 Количество на модель: 2
15.0250.001
2
29

Номер детали на чертеже:

29

Палец

Заводской номер: 66.0200.400 Количество на модель: 2
66.0200.400
2
30

Номер детали на чертеже:

30

Втулка

Заводской номер: 05.0200.003 Количество на модель: 1
05.0200.003
1
31

Номер детали на чертеже:

31

Палец

Заводской номер: 66.0200.300 Количество на модель: 1
66.0200.300
1
32

Номер детали на чертеже:

32

Пластина

Заводской номер: 66.0200.015 Количество на модель: 2
66.0200.015
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: M16-6gx35.58.019 ГОСТ 7798-70 Количество на модель: 4
M16-6gx35.58.019 ГОСТ 7798-70
4
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 16.65Г.019 ГОСТ 6402-70 Количество на модель: 1
16.65Г.019 ГОСТ 6402-70
1
35

Номер детали на чертеже:

35

Чека

Заводской номер: 15.0110.005 Количество на модель: 2
15.0110.005
2
36

Номер детали на чертеже:

36

Тяга

Заводской номер: 18.0200.002 Количество на модель: 1
18.0200.002
1
37

Номер детали на чертеже:

37

Палец

Заводской номер: 66.0200.004 Количество на модель: 1
66.0200.004
1
38

Номер детали на чертеже:

38

Шплинт

Заводской номер: 6,3x63.019 ГОСТ 397-79 Количество на модель: 2
6,3x63.019 ГОСТ 397-79
2
39

Номер детали на чертеже:

39

Гайка

Заводской номер: 13.0310.009 Количество на модель: 1
13.0310.009
1
