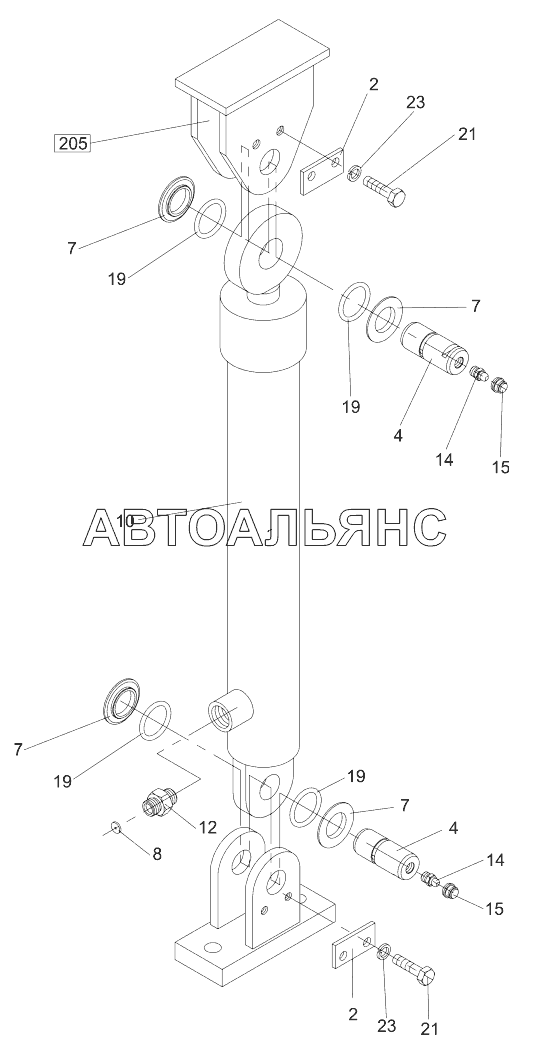

Fluid motor ASC 100. Каталог 2013г.

Lifting hydraulics ASC 100 Hydraulic cylinder ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hydraulic cylinder

Заводской номер: 4-209500 Количество на модель: 1
4-209500
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 4-433695 Количество на модель: 2
4-433695
2
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 4-433692 Количество на модель: 2
4-433692
2
7

Номер детали на чертеже:

7

Insert

Заводской номер: 4-433691 Количество на модель: 4
4-433691
4
8

Номер детали на чертеже:

8

Diaphragm

Заводской номер: 4-440553 Количество на модель: 1
4-440553
1
10

Номер детали на чертеже:

10

Hydraulic cylinder

Заводской номер: 4-S5451180155 Количество на модель: 1
4-S5451180155
1
12

Номер детали на чертеже:

12

Connector

Заводской номер: 4-5160650127 Количество на модель: 1
4-5160650127
1
14

Номер детали на чертеже:

14

Greasing nipple

Заводской номер: 4-5536210006 Количество на модель: 2
4-5536210006
2
15

Номер детали на чертеже:

15

Plug

Заводской номер: 4-5358030042 Количество на модель: 2
4-5358030042
2
19

Номер детали на чертеже:

19

O-ring

Заводской номер: 4-6160140046 Количество на модель: 4
4-6160140046
4
21

Номер детали на чертеже:

21

Hexagon head screw

Заводской номер: 4-3002508012 Количество на модель: 4
4-3002508012
4
23

Номер детали на чертеже:

23

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 4
4-3900017080
4
