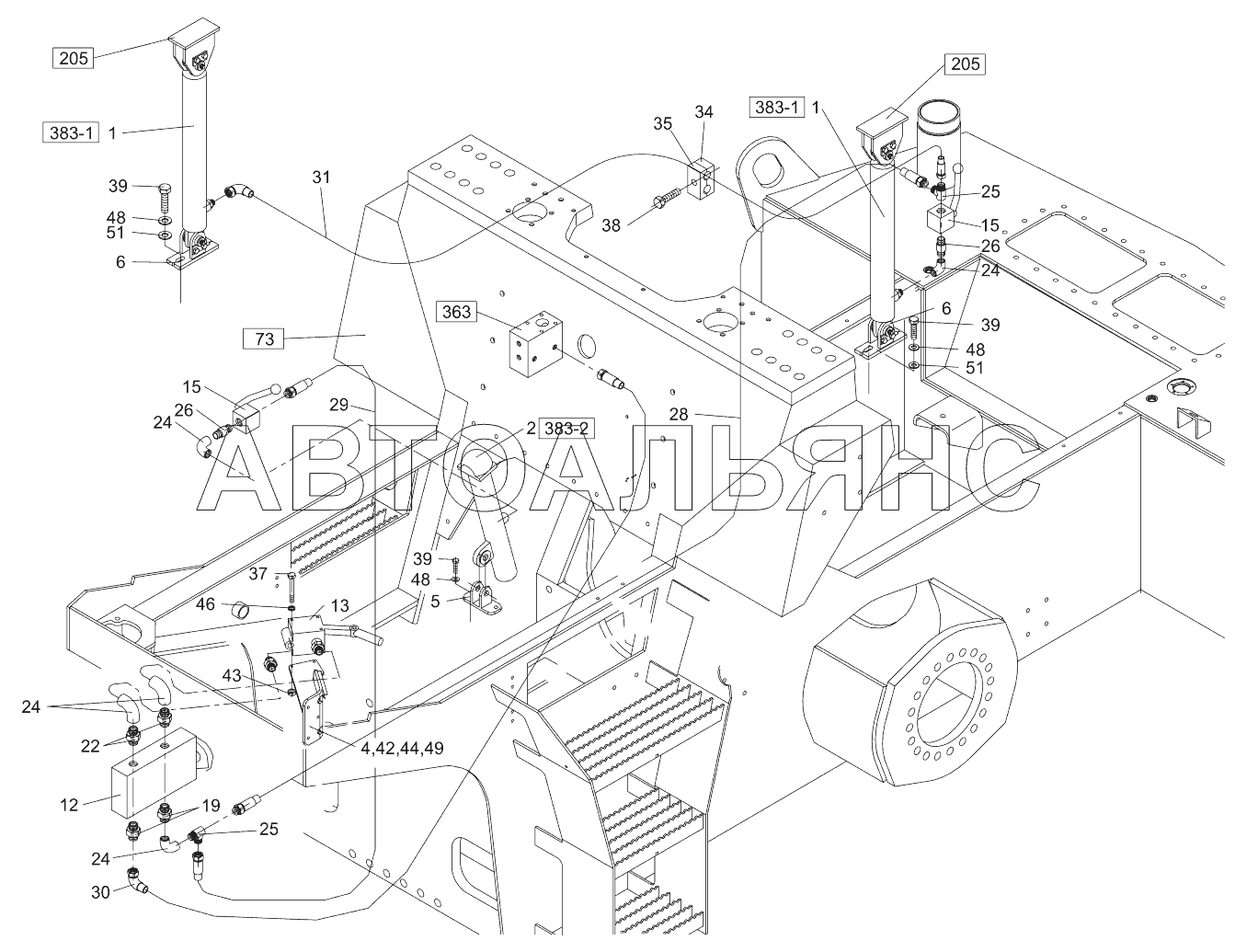

Lifting hydraulics ASC 100. Каталог 2013г.

Steer cylinder ASC 100 Fluid motor ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hydraulic system

Заводской номер: 4-107146 Количество на модель: 1
4-107146
1
1

Номер детали на чертеже:

1

Fluid motor

Заводской номер: 4-S209500_A Количество на модель: 2
4-S209500_A
2
2

Номер детали на чертеже:

2

Fluid motor

Заводской номер: 4-S209432_A Количество на модель: 1
4-S209432_A
1
4

Номер детали на чертеже:

4

Holder

Заводской номер: 4-323949 Количество на модель: 1
4-323949
1
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 4-324082 Количество на модель: 1
4-324082
1
6

Номер детали на чертеже:

6

Bracket

Заводской номер: 4-323948 Количество на модель: 2
4-323948
2
12

Номер детали на чертеже:

12

Block

Заводской номер: 4-5451050060 Количество на модель: 1
4-5451050060
1
13

Номер детали на чертеже:

13

Hand pump

Заводской номер: 4-S5451080041 Количество на модель: 1
4-S5451080041
1
15

Номер детали на чертеже:

15

Ball cock

Заводской номер: 4-5160650159 Количество на модель: 2
4-5160650159
2
19

Номер детали на чертеже:

19

Screwed connection

Заводской номер: 4-5160650126 Количество на модель: 2
4-5160650126
2
22

Номер детали на чертеже:

22

Connector

Заводской номер: 4-5160650112 Количество на модель: 2
4-5160650112
2
24

Номер детали на чертеже:

24

Adjustable male stud run

Заводской номер: 4-5160670076 Количество на модель: 5
4-5160670076
5
25

Номер детали на чертеже:

25

L-connection

Заводской номер: 4-5160660078 Количество на модель: 2
4-5160660078
2
26

Номер детали на чертеже:

26

Clutch

Заводской номер: 4-5160660119 Количество на модель: 2
4-5160660119
2
28

Номер детали на чертеже:

28

Hydraulic hose

Заводской номер: 4-5160571205 Количество на модель: 1
4-5160571205
1
29

Номер детали на чертеже:

29

Hydraulic hose

Заводской номер: 4-5160571671 Количество на модель: 1
4-5160571671
1
30

Номер детали на чертеже:

30

Hydraulic hose

Заводской номер: 4-5160571047 Количество на модель: 1
4-5160571047
1
31

Номер детали на чертеже:

31

Hydraulic hose

Заводской номер: 4-5160571669 Количество на модель: 1
4-5160571669
1
34

Номер детали на чертеже:

34

Sleeve

Заводской номер: 4-5358050076 Количество на модель: 1
4-5358050076
1
35

Номер детали на чертеже:

35

Cap

Заводской номер: 4-5358050032 Количество на модель: 1
4-5358050032
1
37

Номер детали на чертеже:

37

Hexagon head screw

Заводской номер: 4-3001506070 Количество на модель: 3
4-3001506070
3
38

Номер детали на чертеже:

38

Hexagon head screw

Заводской номер: 4-3001508035 Количество на модель: 1
4-3001508035
1
39

Номер детали на чертеже:

39

Hexagon head screw

Заводской номер: 4-3002512030 Количество на модель: 6
4-3002512030
6
42

Номер детали на чертеже:

42

Hexagon head screw

Заводской номер: 4-3001508028 Количество на модель: 3
4-3001508028
3
43

Номер детали на чертеже:

43

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 3
4-3048500060
3
44

Номер детали на чертеже:

44

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 3
4-3048500080
3
46

Номер детали на чертеже:

46

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 3
4-3174000061
3
48

Номер детали на чертеже:

48

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 6
4-3900017120
6
49

Номер детали на чертеже:

49

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 3
4-3900017080
3
51

Номер детали на чертеже:

51

Strain washer

Заводской номер: 4-3679600130 Количество на модель: 4
4-3679600130
4
Steer cylinder ASC 100 Fluid motor ASC 100
