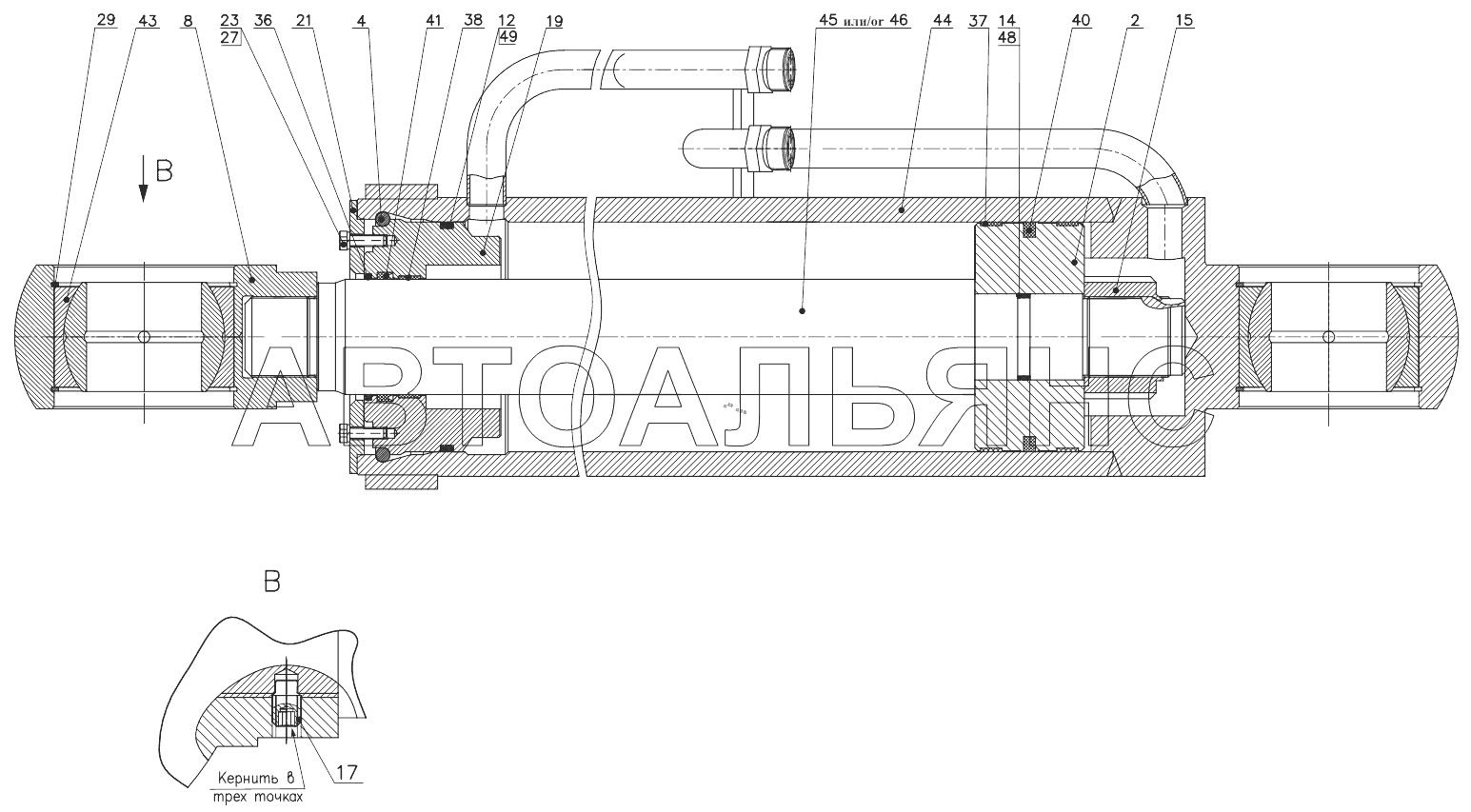

Цилиндр ковшовый ТО-28А.76.26.000;Tilt cylinder ТО-28А.76.26.000 Амкодор-342С4. Каталог 2018г.

Цилиндр стреловой ТО-28А.76.25.000;Lift cylinder ТО-28А.76.25.000 Амкодор-342С4 Система кондиционирования СК4.81.00.000;Air conditioning system СК4.81.00.000 Амкодор-342С4

Вид отображения:

Детали справа

По ширине экрана

2

4

8

12

14

15

17

19

21

23

27

29

36

37

38

40

41

43

44

44

45

45

45

46

46

46

48

48

49

49

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

2

Номер детали на чертеже:

2

Поршень

Заводской номер: ТО-18Б.06.18.001 Количество на модель: 1

ТО-18Б.06.18.001

1

4

Номер детали на чертеже:

4

Кольцо упорное

Заводской номер: ТО-28.06.03.001 Количество на модель: 1

ТО-28.06.03.001

1

8

Номер детали на чертеже:

8

Проушина

Заводской номер: ТО-28.06.03.005 Количество на модель: 1

ТО-28.06.03.005

1

12

Номер детали на чертеже:

12

Кольцо защитное

Заводской номер: ТО-28.06.03.009 Количество на модель: 1

ТО-28.06.03.009

1

14

Номер детали на чертеже:

14

Кольцо защитное

Заводской номер: ТО-28.06.03.014 Количество на модель: 2

ТО-28.06.03.014

2

15

Номер детали на чертеже:

15

Гайка

Заводской номер: ТО-28.06.03.023 Количество на модель: 1

ТО-28.06.03.023

1

17

Номер детали на чертеже:

17

Винт

Заводской номер: 320.46.13.003-02 Количество на модель: 1

320.46.13.003-02

1

19

Номер детали на чертеже:

19

Стакан

Заводской номер: ТО-28А.06.26.001 Количество на модель: 1

ТО-28А.06.26.001

1

21

Номер детали на чертеже:

21

Крышка

Заводской номер: ТО-28А.06.26.003 Количество на модель: 1

ТО-28А.06.26.003

1

23

Номер детали на чертеже:

23

Болт

Заводской номер: М8-6gx30.88.35.0115 Количество на модель: 4

М8-6gx30.88.35.0115

4

27

Номер детали на чертеже:

27

Шайба

Заводской номер: 8.65Г.0115 Количество на модель: 4

8.65Г.0115

4

29

Номер детали на чертеже:

29

Кольцо

Заводской номер: В125 Количество на модель: 4

В125

4

36

Номер детали на чертеже:

36

Грязесъемник

Заводской номер: 86196 ASOB 080-088-4-7 Количество на модель: 1

86196 ASOB 080-088-4-7

1

37

Номер детали на чертеже:

37

Кольцо опорно-направляющее поршневое

Заводской номер: 24130970 KB 160-155-14,8 Количество на модель: 2

24130970 KB 160-155-14,8

2

38

Номер детали на чертеже:

38

Кольцо

Заводской номер: 24138557 SB 080-085-14,8 Количество на модель: 1

24138557 SB 080-085-14,8

1

40

Номер детали на чертеже:

40

Уплотнение поршневое

Заводской номер: 416520 SIMKO 300 160-139-7,8 Количество на модель: 1

416520 SIMKO 300 160-139-7,8

1

41

Номер детали на чертеже:

41

Кольцо

Заводской номер: 349890 KI 310 080-090-10,0 Количество на модель: 1

349890 KI 310 080-090-10,0

1

43

Номер детали на чертеже:

43

Подшипник

Заводской номер: ШСЛ 80К Количество на модель: 2

ШСЛ 80К

2

44

Номер детали на чертеже:

44

Цилиндр

Заводской номер: ТО-28А.76.15.100 Количество на модель: 1

ТО-28А.76.15.100

1

44

Номер детали на чертеже:

44

Цилиндр

Заводской номер: ТО-28А.76.15.100-01 Количество на модель: 1

ТО-28А.76.15.100-01

1

45

Номер детали на чертеже:

45

Шток

Заводской номер: ТО-28.06.03.002 Количество на модель: 1

ТО-28.06.03.002

1

45

Номер детали на чертеже:

45

Шток

Заводской номер: ТО-28.06.03.002-01 Количество на модель: 1

ТО-28.06.03.002-01

1

45

Номер детали на чертеже:

45

Шток

Заводской номер: ТО-28.06.03.002-02 Количество на модель: 1

ТО-28.06.03.002-02

1

46

Номер детали на чертеже:

46

Шток

Заводской номер: ТО-28.06.03.002-02-Х Количество на модель: 1

ТО-28.06.03.002-02-Х

1

46

Номер детали на чертеже:

46

Шток

Заводской номер: ТО-28.06.03.002-01-Х Количество на модель: 1

ТО-28.06.03.002-01-Х

1

46

Номер детали на чертеже:

46

Шток

Заводской номер: ТО-28.06.03.002-Х Количество на модель: 1

ТО-28.06.03.002-Х

1

48

Номер детали на чертеже:

48

Кольцо

Заводской номер: 050-060-58-2-2 Количество на модель: 1

050-060-58-2-2

1

043244

050-060-58

Код: 043244

Артикул: 050-060-58,

Производитель:

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

235275

БЕЛАРУСЬРЕЗИНОТЕХНИКА

050-060-58-2-2

Код: 235275

Артикул: 050-060-58-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

48

Номер детали на чертеже:

48

Кольцо

Заводской номер: 50.16x5.33NBR90 Количество на модель: 1

50.16x5.33NBR90

1

49

Номер детали на чертеже:

49

Кольцо

Заводской номер: 150-160-58-2-2 Количество на модель: 1

150-160-58-2-2

1

017764

150-160-58

Код: 017764

Артикул: 150-160-58,

Производитель:

846777

БЕЛАРУСЬРЕЗИНОТЕХНИКА

150-160-58-2-2

Код: 846777

Артикул: 150-160-58-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

49

Номер детали на чертеже:

49

Кольцо

Заводской номер: 149.3x5.7NBR90 Количество на модель: 1

149.3x5.7NBR90

1
