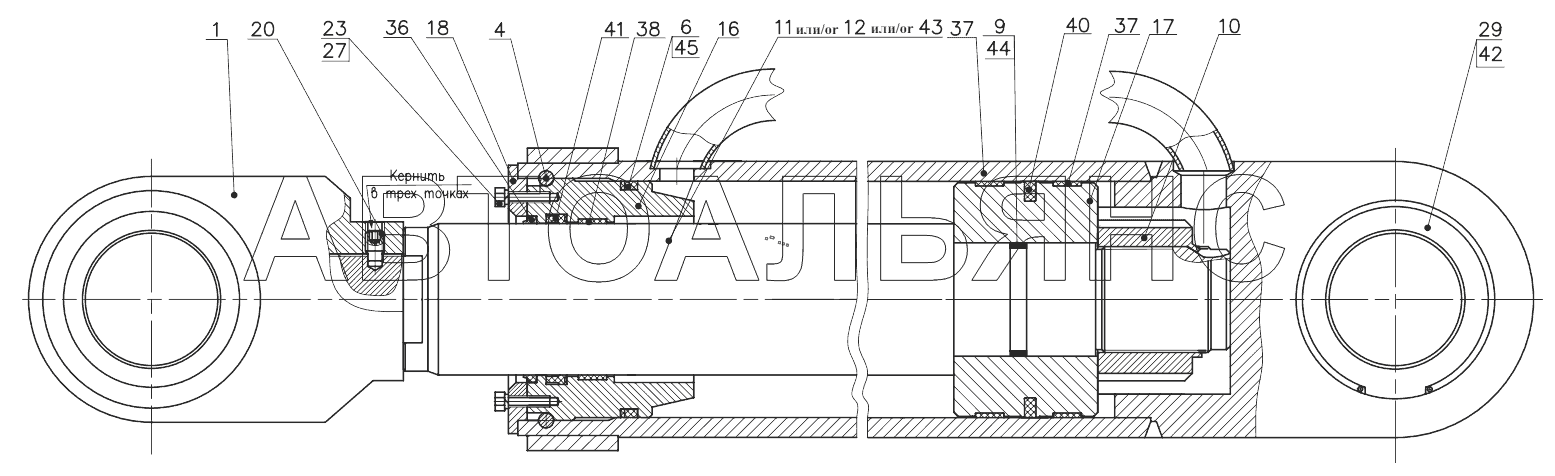

Цилиндр стреловой ТО-28А.76.25.000;Lift cylinder ТО-28А.76.25.000 Амкодор-342С4. Каталог 2018г.

Гидробак 352.46.15.000;Tank 352.46.15.000 Амкодор-342С4 Цилиндр ковшовый ТО-28А.76.26.000;Tilt cylinder ТО-28А.76.26.000 Амкодор-342С4

Вид отображения:

Детали справа

По ширине экрана

1

3

4

6

9

10

11

12

16

17

18

20

23

27

29

36

37

38

40

41

42

44

44

45

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Проушина

Заводской номер: ТО-28.28.04.400 Количество на модель: 1

ТО-28.28.04.400

1

3

Номер детали на чертеже:

3

Цилиндр

Заводской номер: ТО-28А.76.01.100 Количество на модель: 1

ТО-28А.76.01.100

1

4

Номер детали на чертеже:

4

Кольцо упорное

Заводской номер: ТО-18.06.03.016 Количество на модель: 1

ТО-18.06.03.016

1

6

Номер детали на чертеже:

6

Кольцо защитное

Заводской номер: ТО-18Б.06.05.009 Количество на модель: 1

ТО-18Б.06.05.009

1

9

Номер детали на чертеже:

9

Кольцо защитное

Заводской номер: ТО-28.06.03.014 Количество на модель: 2

ТО-28.06.03.014

2

10

Номер детали на чертеже:

10

Гайка

Заводской номер: ТО-28.06.03.023 Количество на модель: 1

ТО-28.06.03.023

1

11

Номер детали на чертеже:

11

Шток

Заводской номер: ТО-28.28.04.001 Количество на модель: 1

ТО-28.28.04.001

1

12

Номер детали на чертеже:

12

Шток

Заводской номер: ТО-28.28.04.001-Х Количество на модель: 1

ТО-28.28.04.001-Х

1

16

Номер детали на чертеже:

16

Стакан

Заводской номер: ТО-28А.06.25.001 Количество на модель: 1

ТО-28А.06.25.001

1

17

Номер детали на чертеже:

17

Поршень

Заводской номер: ТО-28А.06.25.002 Количество на модель: 1

ТО-28А.06.25.002

1

18

Номер детали на чертеже:

18

Крышка

Заводской номер: ТО-28А.06.25.003 Количество на модель: 1

ТО-28А.06.25.003

1

20

Номер детали на чертеже:

20

Винт

Заводской номер: 320.46.13.003-03 Количество на модель: 1

320.46.13.003-03

1

23

Номер детали на чертеже:

23

Болт

Заводской номер: М6-6gx20.88.35.0115 Количество на модель: 4

М6-6gx20.88.35.0115

4

27

Номер детали на чертеже:

27

Шайба

Заводской номер: 6.65Г.0115 Количество на модель: 4

6.65Г.0115

4

29

Номер детали на чертеже:

29

Кольцо

Заводской номер: В105 Количество на модель: 2

В105

2

36

Номер детали на чертеже:

36

Грязесъемник

Заводской номер: 86196 ASOB 080-088-4-7 Количество на модель: 1

86196 ASOB 080-088-4-7

1

37

Номер детали на чертеже:

37

Кольцо опорно-направляющее поршневое

Заводской номер: 24130961 KB 125-120-14,8 Количество на модель: 2

24130961 KB 125-120-14,8

2

38

Номер детали на чертеже:

38

Кольцо

Заводской номер: 24138557 SB 080-085-14,8 Количество на модель: 1

24138557 SB 080-085-14,8

1

40

Номер детали на чертеже:

40

Уплотнение поршневое

Заводской номер: 416516 SIMKO 300 125-104-7,8 Количество на модель: 1

416516 SIMKO 300 125-104-7,8

1

41

Номер детали на чертеже:

41

Кольцо

Заводской номер: 349890 KI 310 080-090-10,0 Количество на модель: 1

349890 KI 310 080-090-10,0

1

42

Номер детали на чертеже:

42

Подшипник

Заводской номер: ШСЛ 70К Количество на модель: 1

ШСЛ 70К

1

44

Номер детали на чертеже:

44

Кольцо

Заводской номер: 050-060-58-2-2 Количество на модель: 1

050-060-58-2-2

1

043244

Не указан

050-060-58

Код: 043244

Артикул: 050-060-58,

Производитель: Не указан

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

235275

БЕЛАРУСЬРЕЗИНОТЕХНИКА

050-060-58-2-2

Код: 235275

Артикул: 050-060-58-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

44

Номер детали на чертеже:

44

Кольцо

Заводской номер: 50.16x5.33NBR90 Количество на модель: 1

50.16x5.33NBR90

1

45

Номер детали на чертеже:

45

Кольцо

Заводской номер: 115-125-58-2-2 Количество на модель: 1

115-125-58-2-2

1

405514

ВИТЯЗЬ

2ПТС-4*РК 60011

Код: 405514

Артикул: 2ПТС-4*РК, 60011

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

45

Номер детали на чертеже:

45

О-Кольцо

Заводской номер: 114x5.7NBR90 Количество на модель: 1

114x5.7NBR90

1
