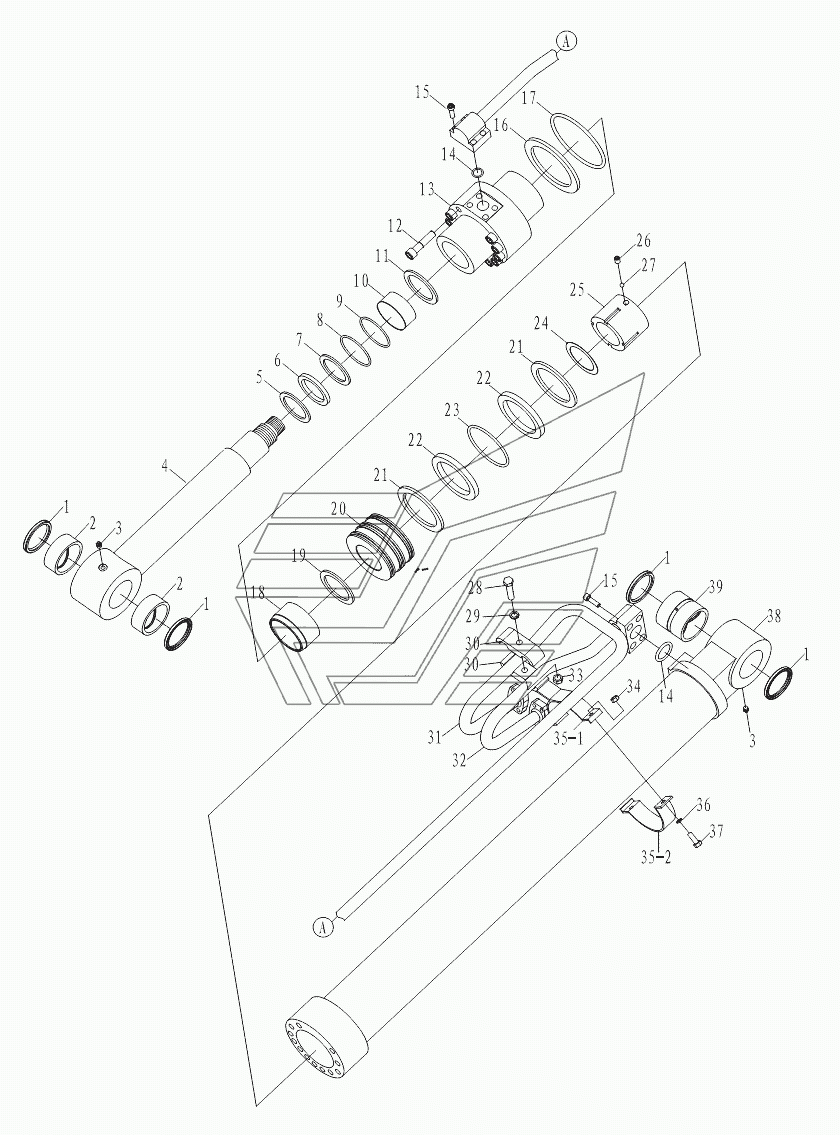

Левый гидроцилиндр стрелы W-17-00051 Амкодор-3225. Каталог 2018г.

Гидросистема Амкодор-3225 Правый гидроцилиндр стрелы W-17-00057 Амкодор-3225

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

35

38

39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пыльник

Заводской номер: МЕ8 Количество на модель: 4

МЕ8

4

2

Номер детали на чертеже:

2

Втулка дистанционная

Заводской номер: Втулка80x95x35 Количество на модель: 2

Втулка80x95x35

2

3

Номер детали на чертеже:

3

Маслёнка

Заводской номер: GB1152-89 Количество на модель: 2

GB1152-89

2

4

Номер детали на чертеже:

4

Тяга в сборе

Заводской номер: 10071.0001Y.100 Количество на модель: 1

10071.0001Y.100

1

5

Номер детали на чертеже:

5

Кольцо опорное

Заводской номер: Q/HL06-2006 Количество на модель: 1

Q/HL06-2006

1

6

Номер детали на чертеже:

6

Пыльник

Заводской номер: DKBId85 Количество на модель: 1

DKBId85

1

7

Номер детали на чертеже:

7

Кольцо опорное

Заводской номер: Кольцо85x100x3 Количество на модель: 1

Кольцо85x100x3

1

8

Номер детали на чертеже:

8

Уплотнение штоковое

Заводской номер: Уплотнение85x100x10 Количество на модель: 1

Уплотнение85x100x10

1

9

Номер детали на чертеже:

9

Кольцевой амотизатор

Заводской номер: Амотизатор85x100.5x6HBYd85 Количество на модель: 1

Амотизатор85x100.5x6HBYd85

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: MB8530 Количество на модель: 1

MB8530

1

11

Номер детали на чертеже:

11

Кольцо опорное

Заводской номер: Q/HL23-2009 Количество на модель: 1

Q/HL23-2009

1

12

Номер детали на чертеже:

12

Болтовое соединение

Заводской номер: GB70.1-85 Количество на модель: 12

GB70.1-85

12

13

Номер детали на чертеже:

13

Крышка

Заводской номер: Q/HL01-2009 Количество на модель: 1

Q/HL01-2009

1

14

Номер детали на чертеже:

14

Кольцо уплотнительное

Заводской номер: 2-217 Количество на модель: 2

2-217

2

16

Номер детали на чертеже:

16

Кольцо опорное

Заводской номер: Кольцо125x116.3x2 Количество на модель: 1

Кольцо125x116.3x2

1

17

Номер детали на чертеже:

17

Кольцо уплотнительное

Заводской номер: 2-349 Количество на модель: 1

2-349

1

18

Номер детали на чертеже:

18

Кольцевая подушка

Заводской номер: Q/HL02-2006 Количество на модель: 1

Q/HL02-2006

1

19

Номер детали на чертеже:

19

Кольцевой амотизатор

Заводской номер: Q/HL07-2006 Количество на модель: 1

Q/HL07-2006

1

20

Номер детали на чертеже:

20

Поршень

Заводской номер: Q/HL03-2009 Количество на модель: 1

Q/HL03-2009

1

21

Номер детали на чертеже:

21

Кольцо грязесъёмное

Заводской номер: Кольцо125x120x8 Количество на модель: 2

Кольцо125x120x8

2

22

Номер детали на чертеже:

22

Кольцевая выработка

Заводской номер: Кольцо125x120x9.7 Количество на модель: 2

Кольцо125x120x9.7

2

23

Номер детали на чертеже:

23

Уплотнение поршневое

Заводской номер: SPGW125 Количество на модель: 1

SPGW125

1

24

Номер детали на чертеже:

24

Шайба

Заводской номер: Q/HL22-2009 Количество на модель: 1

Q/HL22-2009

1

25

Номер детали на чертеже:

25

Гайка

Заводской номер: Q/HL04-2006 Количество на модель: 1

Q/HL04-2006

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: GB/T80-85 Количество на модель: 1

GB/T80-85

1

27

Номер детали на чертеже:

27

Стальной шарик

Заводской номер: GB308-89 Количество на модель: 1

GB308-89

1

28

Номер детали на чертеже:

28

Болт

Заводской номер: GB5780-88 Количество на модель: 1

GB5780-88

1

29

Номер детали на чертеже:

29

Шайба пружинная

Заводской номер: GB93-87 Количество на модель: 1

GB93-87

1

30

Номер детали на чертеже:

30

Прижим трубы

Заводской номер: Q/HL18-2006 Количество на модель: 2

Q/HL18-2006

2

31

Номер детали на чертеже:

31

Труба в сборе

Заводской номер: 10071.0001Y.300 Количество на модель: 1

10071.0001Y.300

1

32

Номер детали на чертеже:

32

Труба в сборе

Заводской номер: 10071.0001Y.400 Количество на модель: 1

10071.0001Y.400

1

33

Номер детали на чертеже:

33

Гайка

Заводской номер: GB6170-88 Количество на модель: 1

GB6170-88

1

35

Номер детали на чертеже:

35

Бандаж в сборе

Заводской номер: 10071.0001Y.500 Количество на модель: 1

10071.0001Y.500

1

38

Номер детали на чертеже:

38

Гильза цилиндра в сборе

Заводской номер: 10071.0001Y200 Количество на модель: 1

10071.0001Y200

1

39

Номер детали на чертеже:

39

Втулка дистанционная

Заводской номер: Втулка80x95x81 Количество на модель: 1

Втулка80x95x81

1
