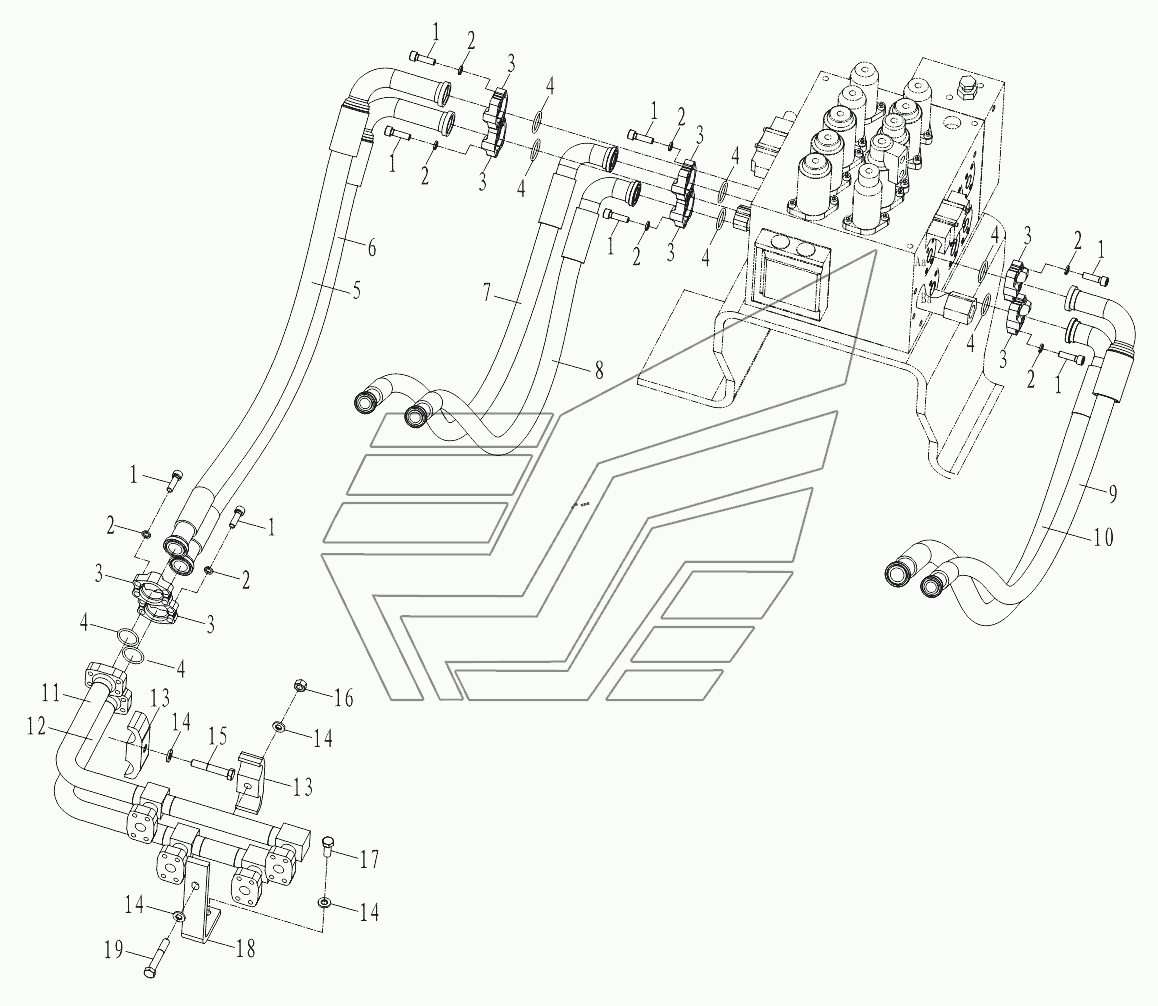

Гидросистема Амкодор-3225. Каталог 2018г.

Гидросистема Амкодор-3225 Левый гидроцилиндр стрелы W-17-00051 Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: B-G000700-00085 Количество на модель: 32
B-G000700-00085
32
2

Номер детали на чертеже:

2

Шайба

Заводской номер: B-G000930-00001 Количество на модель: 32
B-G000930-00001
32
3

Номер детали на чертеже:

3

Составной фланец

Заводской номер: W-15-00404 Количество на модель: 16
W-15-00404
16
4

Номер детали на чертеже:

4

Кольцо уплотнительное

Заводской номер: W-15-00001 Количество на модель: 8
W-15-00001
8
5

Номер детали на чертеже:

5

Рукав в сборе

Заводской номер: W-16-01681 Количество на модель: 1
W-16-01681
1
6

Номер детали на чертеже:

6

Рукав в сборе

Заводской номер: W-16-01511 Количество на модель: 1
W-16-01511
1
7

Номер детали на чертеже:

7

Рукав в сборе

Заводской номер: W-16-01682 Количество на модель: 1
W-16-01682
1
8

Номер детали на чертеже:

8

Рукав в сборе

Заводской номер: W-16-01510 Количество на модель: 1
W-16-01510
1
9

Номер детали на чертеже:

9

Рукав в сборе

Заводской номер: W-16-01308 Количество на модель: 1
W-16-01308
1
10

Номер детали на чертеже:

10

Рукав в сборе

Заводской номер: W-16-01307 Количество на модель: 1
W-16-01307
1
11

Номер детали на чертеже:

11

Труба в сборе

Заводской номер: 320.6.1 Количество на модель: 1
320.6.1
1
12

Номер детали на чертеже:

12

Труба в сборе

Заводской номер: 321.6C.1 Количество на модель: 1
321.6C.1
1
13

Номер детали на чертеже:

13

Прижим трубы

Заводской номер: 320.6-2 Количество на модель: 2
320.6-2
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: B-Q020490-00003 Количество на модель: 5
B-Q020490-00003
5
15

Номер детали на чертеже:

15

Шестигранный болт

Заводской номер: B-G057820-00049 Количество на модель: 1
B-G057820-00049
1
16

Номер детали на чертеже:

16

Гайка

Заводской номер: B-G061700-00007 Количество на модель: 1
B-G061700-00007
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: B-G057830-00033 Количество на модель: 2
B-G057830-00033
2
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: 320.6-1 Количество на модель: 1
320.6-1
1
19

Номер детали на чертеже:

19

Шестигранный болт

Заводской номер: B-G057820-00056 Количество на модель: 1
B-G057820-00056
1
Гидросистема Амкодор-3225 Левый гидроцилиндр стрелы W-17-00051 Амкодор-3225
