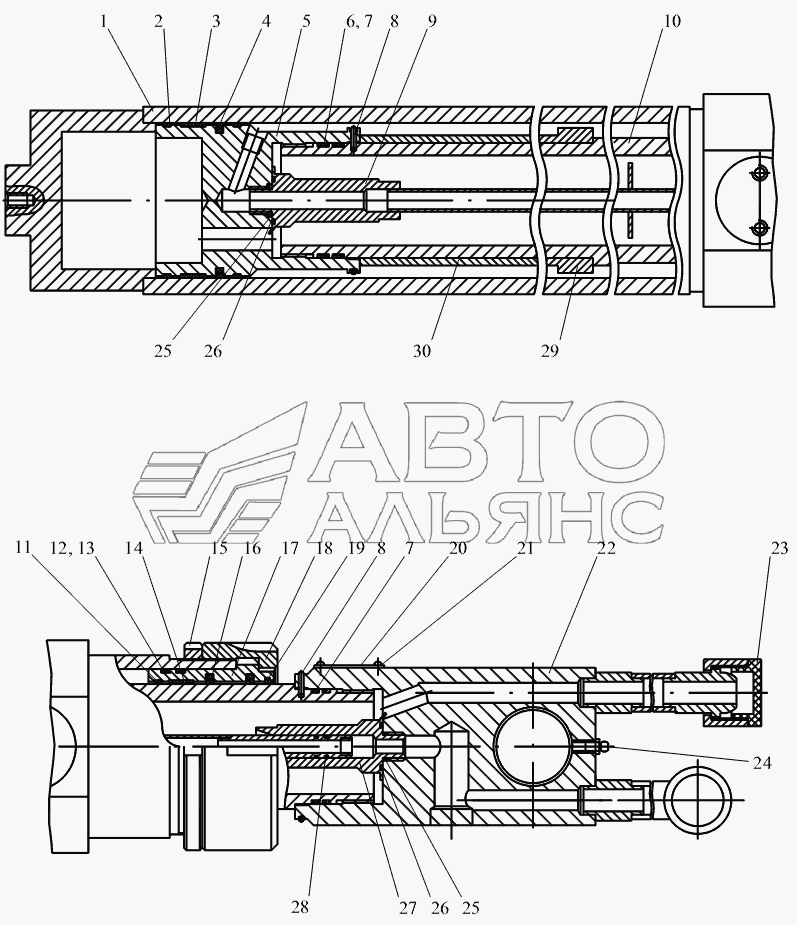

Гидроцилиндр телескопирования КС-45717К-1 (вариант). Каталог 2010г.

Гидроцилиндр телескопирования КС-45717К-1 (вариант) Щиток приборов КС-45717К-1 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Цилиндр

Заводской номер: КС-45717.63.920-2 Количество на модель: 1

КС-45717.63.920-2

1

2

Номер детали на чертеже:

2

Вкладыш защитный

Заводской номер: КС-45717.63.919-2-01 Количество на модель: 2

КС-45717.63.919-2-01

2

3

Номер детали на чертеже:

3

Кольцо опорное

Заводской номер: У3.22.63.905-02 Количество на модель: 1

У3.22.63.905-02

1

4

Номер детали на чертеже:

4

Уплотнение комбинированное поршневое

Заводской номер: E15-125-3 Количество на модель: 1

E15-125-3

1

5

Номер детали на чертеже:

5

Поршень

Заводской номер: КС-45717.63.907-2 Количество на модель: 1

КС-45717.63.907-2

1

6

Номер детали на чертеже:

6

Шайба защитная

Заводской номер: КС-45717.63.909-2 Количество на модель: 6

КС-45717.63.909-2

6

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 086-092-36-2-2 Количество на модель: 4

086-092-36-2-2

4

963721

086-092-36 086-092-36-2-1

Код: 963721

Артикул: 086-092-36, 086-092-36-2-1

Производитель:

8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: КС-45717.63.905-2 Количество на модель: 2

КС-45717.63.905-2

2

9

Номер детали на чертеже:

9

Труба в сборе

Заводской номер: КС-45717.63.960-2 Количество на модель: 1

КС-45717.63.960-2

1

10

Номер детали на чертеже:

10

Шток

Заводской номер: КС-45717.63.903-2 Количество на модель: 1

КС-45717.63.903-2

1

11

Номер детали на чертеже:

11

Вкладыш защитный

Заводской номер: КС-45717.63.919-2 Количество на модель: 1

КС-45717.63.919-2

1

12

Номер детали на чертеже:

12

Шайба защитная

Заводской номер: КС-45717.63.909-2-01 Количество на модель: 2

КС-45717.63.909-2-01

2

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 120-125-30-2-2 Количество на модель: 2

120-125-30-2-2

2

102412

120-125-30

Код: 102412

Артикул: 120-125-30,

Производитель:

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406250

ВИТЯЗЬ

72-230*ПР 1204

Код: 406250

Артикул: 72-230*ПР, 1204

Производитель: ВИТЯЗЬ

406251

ВИТЯЗЬ

72-230*РК 1203

Код: 406251

Артикул: 72-230*РК, 1203

Производитель: ВИТЯЗЬ

217929

БЕЛАРУСЬРЕЗИНОТЕХНИКА

120-125-30-2-2

Код: 217929

Артикул: 120-125-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

14

Номер детали на чертеже:

14

Кольцо опорное

Заводской номер: У3.21.63.904-03 Количество на модель: 1

У3.21.63.904-03

1

15

Номер детали на чертеже:

15

Контргайка

Заводской номер: КС-35714.63.905 Количество на модель: 1

КС-35714.63.905

1

16

Номер детали на чертеже:

16

Уплотнение комбинированное

Заводской номер: Е1-100-3 Количество на модель: 2

Е1-100-3

2

17

Номер детали на чертеже:

17

Втулка направляющая

Заводской номер: КС-45717.63.908-2 Количество на модель: 1

КС-45717.63.908-2

1

18

Номер детали на чертеже:

18

Гайка

Заводской номер: КС-45717.63.906-2 Количество на модель: 1

КС-45717.63.906-2

1

19

Номер детали на чертеже:

19

Грязесъемник

Заводской номер: Грязесъемник2-100 Количество на модель: 1

Грязесъемник2-100

1

20

Номер детали на чертеже:

20

Табличка

Заводской номер: КС-45717.63.901-2 Количество на модель: 1

КС-45717.63.901-2

1

21

Номер детали на чертеже:

21

Заклепка

Заводской номер: Заклепка3х8.03.Ц6.хр Количество на модель: 4

Заклепка3х8.03.Ц6.хр

4

22

Номер детали на чертеже:

22

Проушина в сборе

Заводской номер: КС-45717.63.940-2 Количество на модель: 1

КС-45717.63.940-2

1

23

Номер детали на чертеже:

23

Заглушка

Заводской номер: КС-3562А.60.045 Количество на модель: 1

КС-3562А.60.045

1

24

Номер детали на чертеже:

24

Масленка

Заводской номер: Масленка1.2.Ц6.хр Количество на модель: 1

Масленка1.2.Ц6.хр

1

25

Номер детали на чертеже:

25

Кольцо ГОСТ9833-73 (d=17,5)

Заводской номер: 018-022-25-2-2 Количество на модель: 2

018-022-25-2-2

2

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

017270

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель:

222011

БОРИСОВ

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: БОРИСОВ

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

26

Номер детали на чертеже:

26

Кольцо ГОСТ 9833-73

Заводской номер: 030-035-30-2-2 Количество на модель: 2

030-035-30-2-2

2

040946

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель:

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

27

Номер детали на чертеже:

27

Штуцер

Заводской номер: КС-45717.63.915-2 Количество на модель: 1

КС-45717.63.915-2

1

28

Номер детали на чертеже:

28

Кольцо ГОСТ9833-73 (d1=3,6)

Заводской номер: 014-018-25-2-2 Количество на модель: 2

014-018-25-2-2

2

038334

014-018-25

Код: 038334

Артикул: 014-018-25,

Производитель:

235259

БЕЛАРУСЬРЕЗИНОТЕХНИКА

014-018-25-2-2

Код: 235259

Артикул: 014-018-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

29

Номер детали на чертеже:

29

Проставка

Заводской номер: КС-45717.63.913-2 Количество на модель: 1

КС-45717.63.913-2

1

30

Номер детали на чертеже:

30

Проставка

Заводской номер: КС-45717.63.904-2 Количество на модель: 1

КС-45717.63.904-2

1
