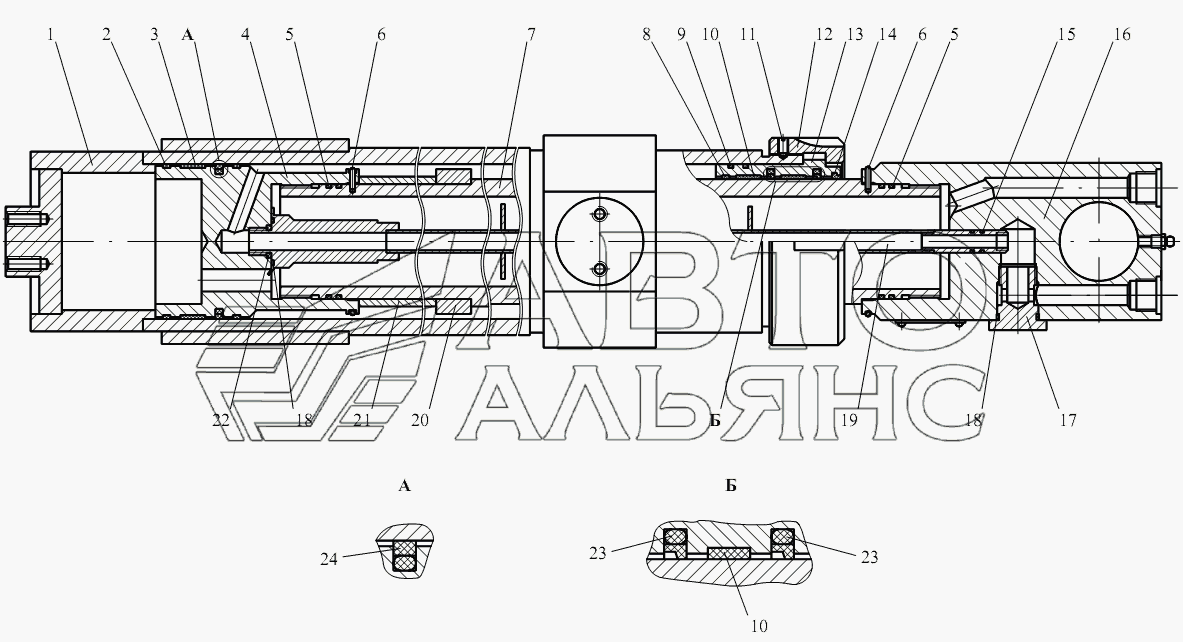

Гидроцилиндр телескопирования КС-45717К-1 (вариант). Каталог 2010г.

Гидроклапан предохранительный КС-45717К-1 (вариант) Гидроцилиндр телескопирования КС-45717К-1 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Гильза

Заводской номер: КС-45717.63.950-1 Количество на модель: 1

КС-45717.63.950-1

1

2

Номер детали на чертеже:

2

Лента

Заводской номер: КС-45717.63.919-1-01 Количество на модель: 2

КС-45717.63.919-1-01

2

3

Номер детали на чертеже:

3

Кольцо опорное

Заводской номер: У3.22.63.905-02 Количество на модель: 1

У3.22.63.905-02

1

4

Номер детали на чертеже:

4

Поршень

Заводской номер: КС-45717.63.907-1 Количество на модель: 1

КС-45717.63.907-1

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 086-092-36-2-2 Количество на модель: 4

086-092-36-2-2

4

963721

Не указан

086-092-36 086-092-36-2-1

Код: 963721

Артикул: 086-092-36, 086-092-36-2-1

Производитель: Не указан

6

Номер детали на чертеже:

6

Кольцо стопорное

Заводской номер: КС-45717.63.905-1 Количество на модель: 2

КС-45717.63.905-1

2

7

Номер детали на чертеже:

7

Шток

Заводской номер: КС-45717.63.903-1 Количество на модель: 1

КС-45717.63.903-1

1

8

Номер детали на чертеже:

8

Лента

Заводской номер: КС-45717.63.919-1 Количество на модель: 1

КС-45717.63.919-1

1

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 120-125-30-2-2 Количество на модель: 2

120-125-30-2-2

2

102412

Не указан

120-125-30

Код: 102412

Артикул: 120-125-30,

Производитель: Не указан

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406250

ВИТЯЗЬ

72-230*ПР 1204

Код: 406250

Артикул: 72-230*ПР, 1204

Производитель: ВИТЯЗЬ

406251

ВИТЯЗЬ

72-230*РК 1203

Код: 406251

Артикул: 72-230*РК, 1203

Производитель: ВИТЯЗЬ

217929

БЕЛАРУСЬРЕЗИНОТЕХНИКА

120-125-30-2-2

Код: 217929

Артикул: 120-125-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

10

Номер детали на чертеже:

10

Кольцо опорное

Заводской номер: У3.21.63.904-03 Количество на модель: 2

У3.21.63.904-03

2

11

Номер детали на чертеже:

11

Винт

Заводской номер: B.M8-8g.14.14H.019 Количество на модель: 1

B.M8-8g.14.14H.019

1

12

Номер детали на чертеже:

12

Гайка

Заводской номер: КС-45717.63.906-1 Количество на модель: 1

КС-45717.63.906-1

1

13

Номер детали на чертеже:

13

Втулка направляющая

Заводской номер: КС-45717.63.908-1 Количество на модель: 1

КС-45717.63.908-1

1

14

Номер детали на чертеже:

14

Грязесъемник

Заводской номер: Грязесъемник2-100 Количество на модель: 1

Грязесъемник2-100

1

15

Номер детали на чертеже:

15

Кольцо ГОСТ9833-73 (d1=3,6)

Заводской номер: 014-018-25-2-2 Количество на модель: 2

014-018-25-2-2

2

038334

Не указан

014-018-25

Код: 038334

Артикул: 014-018-25,

Производитель: Не указан

235259

БЕЛАРУСЬРЕЗИНОТЕХНИКА

014-018-25-2-2

Код: 235259

Артикул: 014-018-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

16

Номер детали на чертеже:

16

Проушина

Заводской номер: КС-45717.63.940-1 Количество на модель: 1

КС-45717.63.940-1

1

17

Номер детали на чертеже:

17

Пробка

Заводской номер: КС-45717.63.912-1 Количество на модель: 1

КС-45717.63.912-1

1

18

Номер детали на чертеже:

18

Кольцо ГОСТ 9833-73

Заводской номер: 030-035-30-2-2 Количество на модель: 2

030-035-30-2-2

2

040946

Не указан

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель: Не указан

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

19

Номер детали на чертеже:

19

Труба

Заводской номер: КС-45717.63.945-1 Количество на модель: 2

КС-45717.63.945-1

2

20

Номер детали на чертеже:

20

Кольцо

Заводской номер: КС-45717.63.914-1 Количество на модель: 1

КС-45717.63.914-1

1

21

Номер детали на чертеже:

21

Проставка

Заводской номер: КС-45717.63.904-1 Количество на модель: 1

КС-45717.63.904-1

1

22

Номер детали на чертеже:

22

Кольцо ГОСТ9833-73 (d=17,5)

Заводской номер: 018-022-25-2-2 Количество на модель: 1

018-022-25-2-2

1

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

620903

РУСЛАН-КОМПЛЕКТ

50-3406015*РК 711, 017-022-30

Код: 620903

Артикул: 50-3406015*РК, 711, 017-022-30

Производитель: РУСЛАН-КОМПЛЕКТ

017270

Не указан

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель: Не указан

222011

БОРИСОВ

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: БОРИСОВ

258391

УРАЛОПТ

018-022 018-022-25-2-2

Код: 258391

Артикул: 018-022, 018-022-25-2-2

Производитель: УРАЛОПТ

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

23

Номер детали на чертеже:

23

Уплотнение комбинированное

Заводской номер: E1-100-3 Количество на модель: 2

E1-100-3

2

24

Номер детали на чертеже:

24

Уплотнение комбинированное

Заводской номер: УК3.125-2 Количество на модель: 1

УК3.125-2

1
