Нормали КС-3577. Каталог 2003г.

Нормали КС-3577 Нормали КС-3577

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
5
5
5
6
6
8
8
9

Масштаб

Исходный размер Вместить изображение
1

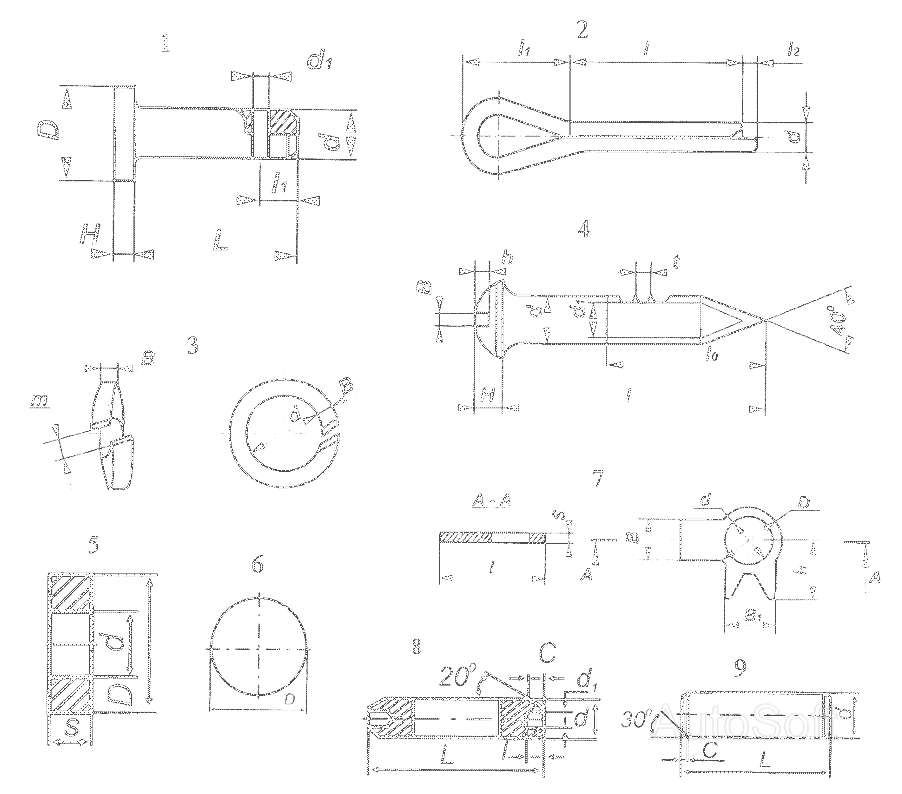

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=10, d1=3,2, L1=4,0, D=14, H=2,5, C=1,0, L=60)

Заводской номер: 22-10X5x60 Количество на модель: 1
22-10X5x60
1
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=16, d1=4,0, L1=5,0, D=20, H=3,0, C=1,6, L=90)

Заводской номер: 22-16x90 Количество на модель: 2
22-16x90
2
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=18, d1=5,0, L1=6,0, D=22, H=3,0, C=1,6, L=80)

Заводской номер: 22-18x80 Количество на модель: 1
22-18x80
1
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=20, d1=5,0, L1=6,0, D=25, H=4,0, C=1,6, L=40)

Заводской номер: 22-20Х5Х40 Количество на модель: 3
22-20Х5Х40
3
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=20, d1=5,0, L1=6,0, D=25, H=4,0, C=1,6, L=60)

Заводской номер: 22-20Х5х60 Количество на модель: 1
22-20Х5х60
1
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=6, d1=1,6, L1=4,0, D=10, H=2,0, C=0,6, L=20)

Заводской номер: 2.2-6Х5х20 Количество на модель: 2
2.2-6Х5х20
2
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=6, d1=1,6, L1=4,0, D=10, H=2,0, C=0,6, L=40)

Заводской номер: 22-6Х5Х40 Количество на модель: 2
22-6Х5Х40
2
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=8, d1=2,0, L1=5,0, D=12, H=2,0, C=0,6, L=20)

Заводской номер: 22-8Х5х20 Количество на модель: 2
22-8Х5х20
2
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=8, d1=2,0, L1=5,0, D=12, H=2,0, C=0,6, L=25)

Заводской номер: 22-8Х5Х25 Количество на модель: 21
22-8Х5Х25
21
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=16, d1=4,0, L1=5,0, D=20, H=3,0, C=1,6, L=80)

Заводской номер: 22-16x80 Количество на модель: 3
22-16x80
3
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=16, d1=4,0, L1=5,0, D=16, C=1,6, L=180)

Заводской номер: 12-16x180 Количество на модель: 2
12-16x180
2
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=10, d1=3,2, L1=4,0, D=14, H=2,5, C=1,0, L=80)

Заводской номер: 22-10x80 Количество на модель: 2
22-10x80
2
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=10, d1=3,2, L1=5,0, D=14, H=2,5, C=1,0, L=36)

Заводской номер: 22-10Х5х36 Количество на модель: 17
22-10Х5х36
17
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=10, d1=3,2, L1=5,0, D=14, H=2,5, C=1,0, L=40)

Заводской номер: 22-10x40 Количество на модель: 1
22-10x40
1
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=10, d1=3,2, L1=5,0, D=14, H=2,5, C=1,0, L=65)

Заводской номер: 22-10Х5х65 Количество на модель: 1
22-10Х5х65
1
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=12, d1=3,2, L1=4,0, D=16, H=2,5, C=1,0, L=36)

Заводской номер: 22-12Х5Х36 Количество на модель: 1
22-12Х5Х36
1
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=12, d1=3,2, L1=5,0, D=12, C=1,0, L=180)

Заводской номер: 12-12x180 Количество на модель: 1
12-12x180
1
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=12, d1=3,2, L1=5,0, D=16, H=2,5, C=1,0, L=45)

Заводской номер: 22-12x45 Количество на модель: 3
22-12x45
3
1

Номер детали на чертеже:

1

Ось ГОСТ9650-80 (a=12, d1=3,2, L1=5,0, D=16, H=2,5, C=1,0, L=80)

Заводской номер: 22-12x80 Количество на модель: 2
22-12x80
2
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=3,7, D=7,4, L1=8,0, L2=4, L=28)

Заводской номер: 4x28 Количество на модель: 2
4x28
2
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=3,7, D=7,4, L1=8,0, L2=4, L=32)

Заводской номер: 4x32 Количество на модель: 17
4x32
17
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=3,7, D=7,4, L1=8,0, L2=4, L=40)

Заводской номер: 4x40 Количество на модель: 8
4x40
8
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=4,6, D=9,2, L1=10,0, L2=4, L=32)

Заводской номер: 5x32 Количество на модель: 8
5x32
8
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=4,6, D=9,2, L1=10,0, L2=4, L=50)

Заводской номер: 5x50 Количество на модель: 1
5x50
1
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=4,6, D=9,2, L1=10,0, L2=4, L=60)

Заводской номер: 5x60 Количество на модель: 1
5x60
1
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=9,5, D=19,0, L1=20, L2=6,3, L=100)

Заводской номер: 10x100 Количество на модель: 1
10x100
1
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=3,7, D=7,4, L1=8,0, L2=4, L=25)

Заводской номер: 4x25 Количество на модель: 30
4x25
30
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=2,7, D=5,8, L1=6,4, L2=3,2, L=25)

Заводской номер: 3,2x25 Количество на модель: 3
3,2x25
3
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=2,7, D=5,8, L1=6,4, L2=3,2, L=20)

Заводской номер: 3,2x20 Количество на модель: 10
3,2x20
10
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=1,3, D=2,8, L1=3,2, L2=2,5, L=10)

Заводской номер: 1,6x10 Количество на модель: 4
1,6x10
4
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=1,3, D=2,8, L1=3,2, L2=2,5, L=12)

Заводской номер: 1,6x12 Количество на модель: 2
1,6x12
2
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=1,4, D=2,8, L1=3,2, L2=2,5, L=20)

Заводской номер: 1,6x20 Количество на модель: 15
1,6x20
15
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=1,8, D=3,6, L1=4,0, L2=2,5, L=16)

Заводской номер: 2x16 Количество на модель: 16
2x16
16
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=1,8, D=3,6, L1=4,0, L2=2,5, L=20)

Заводской номер: 2x20 Количество на модель: 6
2x20
6
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=2,3, D=4,6, L1=5,0, L2=2,5, L=16)

Заводской номер: 2,5x16 Количество на модель: 16
2,5x16
16
2

Номер детали на чертеже:

2

Шплинт ГОСТ397-79 (d=2,3, D=4,6, L1=5,0, L2=2,5, L=25)

Заводской номер: 2,5x25 Количество на модель: 6
2,5x25
6
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=8, S=b=2,0)

Заводской номер: 8 Количество на модель: 205
8
205
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=6, S=b=1,6)

Заводской номер: 6 Количество на модель: 163
6
163
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=5, S=b=1,4)

Заводской номер: 5 Количество на модель: 52
5
52
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=4, S=b=1,2)

Заводской номер: 4 Количество на модель: 67
4
67
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=30, S=b=8,0)

Заводской номер: 30 Количество на модель: 4
30
4
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=24, S=b=6)

Заводской номер: 24 Количество на модель: 8
24
8
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=20, S=b=5,0)

Заводской номер: 20 Количество на модель: 60
20
60
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=10, S=b=2,5)

Заводской номер: 10 Количество на модель: 148
10
148
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=12, S=b=3,0)

Заводской номер: 12 Количество на модель: 193
12
193
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=14, S=b=3,5)

Заводской номер: 14 Количество на модель: 4
14
4
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=16, S=b=4,0)

Заводской номер: 16 Количество на модель: 55
16
55
3

Номер детали на чертеже:

3

Шайба ГОСТ6402-70 (d=18, S=b=4,5)

Заводской номер: 18 Количество на модель: 4
18
4
4

Номер детали на чертеже:

4

Шуруп ГОСТ1144-80 (d=3, d=2,1, P=1,25, D=6, K=2,1, L=10...30, h=1

Заводской номер: 1-3x30 Количество на модель: 32
1-3x30
32
5

Номер детали на чертеже:

5

Шайба ГОСТ9833-73 (d=130, D=140, S=2,0)

Заводской номер: 140x130 Количество на модель: 4
140x130
4
5

Номер детали на чертеже:

5

Шайба ГОСТ9833-73 (d=46, D=52, S=1,5)

Заводской номер: 52x46 Количество на модель: 4
52x46
4
5

Номер детали на чертеже:

5

Шайба ГОСТ11371-78 (d=42, D=78, S=7,0)

Заводской номер: 42 Количество на модель: 1
42
1
5

Номер детали на чертеже:

5

Шайба ГОСТ11371-78 (d=22, D=39, S=3,0)

Заводской номер: 22 Количество на модель: 8
22
8
6

Номер детали на чертеже:

6

Шарик ГОСТ3722-81 (D=9,922)

Заводской номер: БУ-9,922 Количество на модель: 1
БУ-9,922
1
6

Номер детали на чертеже:

6

Шарик ГОСТ3722-81 (D=6,35)

Заводской номер: БУ-6,35 Количество на модель: 1
БУ-6,35
1
8

Номер детали на чертеже:

8

Штифт ГОСТ10774-80 (d=12, d1=8,0, I=8,0, c=1,6, L=120)

Заводской номер: 12x120 Количество на модель: 1
12x120
1
8

Номер детали на чертеже:

8

Штифт ГОСТ3128-70 (d=12, C=1,6, L=30)

Заводской номер: 16 6x40 Количество на модель: 2
16 6x40
2
9

Номер детали на чертеже:

9

Штифт ГОСТ3128-70 (d=12, C=1,6, L=30)

Заводской номер: 12 6x30 Количество на модель: 4
12 6x30
4
