Нормали КС-3577. Каталог 2003г.

Нормали КС-3577 Нормали КС-3577

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
2
2
2
2
3
4
4
4
4

Масштаб

Исходный размер Вместить изображение
1

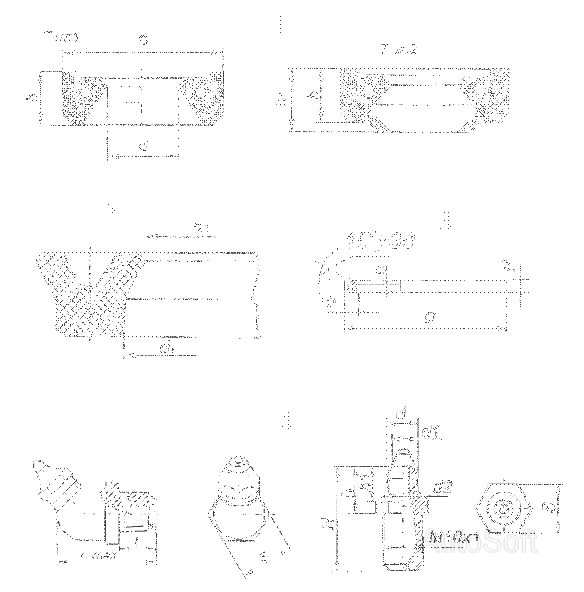

Номер детали на чертеже:

1

Манжета ГОСТ 8752-79 (d=50, D=70, h=10)

Заводской номер: 1,2-50x70-3 Количество на модель: 2
1,2-50x70-3
2
1

Номер детали на чертеже:

1

Манжета ГОСТ 8752-79 (d=70, D=95, h=10)

Заводской номер: 1,2-70x95-3 Количество на модель: 2
1,2-70x95-3
2
1

Номер детали на чертеже:

1

Манжета ГОСТ 8752-79 (d=75, D=100, h=10)

Заводской номер: 1,2-75x100-3 Количество на модель: 4
1,2-75x100-3
4
2

Номер детали на чертеже:

2

Манжета ГОСТ14896-84 (d=20,D=32, B=H=6, d1=20,6, D1=31,4, d2=18,2, D2=33,8, h=3, R1=15, R2=4,5, R3=1,5, h1=3,8, t=1)

Заводской номер: 32x20 Количество на модель: 1
32x20
1
2

Номер детали на чертеже:

2

Манжета ГОСТ14896-84 (d= 80,5, d1=76, H=10, h=5,5, h1=4,7, B=14, b=8, b1=9,5)

Заводской номер: 100x80-6 Количество на модель: 12
100x80-6
12
2

Номер детали на чертеже:

2

Манжета ГОСТ14896-84 (d= 50,3, d1=47, H=7, h=4,3, h1=3,5, B=8, b=4,5, b1=4,7)

Заводской номер: 60x50-5 Количество на модель: 3
60x50-5
3
2

Номер детали на чертеже:

2

Манжета ГОСТ14896-84 (d= 40,3, d1=37, H=7, h=4,3, h1=3,5, B=8, b=4,5, b1=4,7)

Заводской номер: 50x40-5 Количество на модель: 2
50x40-5
2
3

Номер детали на чертеже:

3

Кольцо защитное ГОСТ14896-84 (D=160,4, H=4, h=2,0, b=10,2)

Заводской номер: 1-100-П Количество на модель: 4
1-100-П
4
4

Номер детали на чертеже:

4

Масленка ГОСТ19853-74 (H=18, h=10, h1=7,0, d=6,7, d1=4,5, d2=5,8, S=10, угол=48град.)

Заводской номер: 1.2 Количество на модель: 27
1.2
27
4

Номер детали на чертеже:

4

Масленка ГОСТ19853-74 (L=22, I=8, угол=45град.)

Заводской номер: 2.2 Количество на модель: 8
2.2
8
4

Номер детали на чертеже:

4

Масленка ГОСТ19853-74 (L=22, I=8, угол=45град.)

Заводской номер: 2.2.45 Количество на модель: 8
2.2.45
8
4

Номер детали на чертеже:

4

Масленка ГОСТ19853-74 (L=22, I=8, угол=90град.)

Заводской номер: 2.2.90 Количество на модель: 8
2.2.90
8
