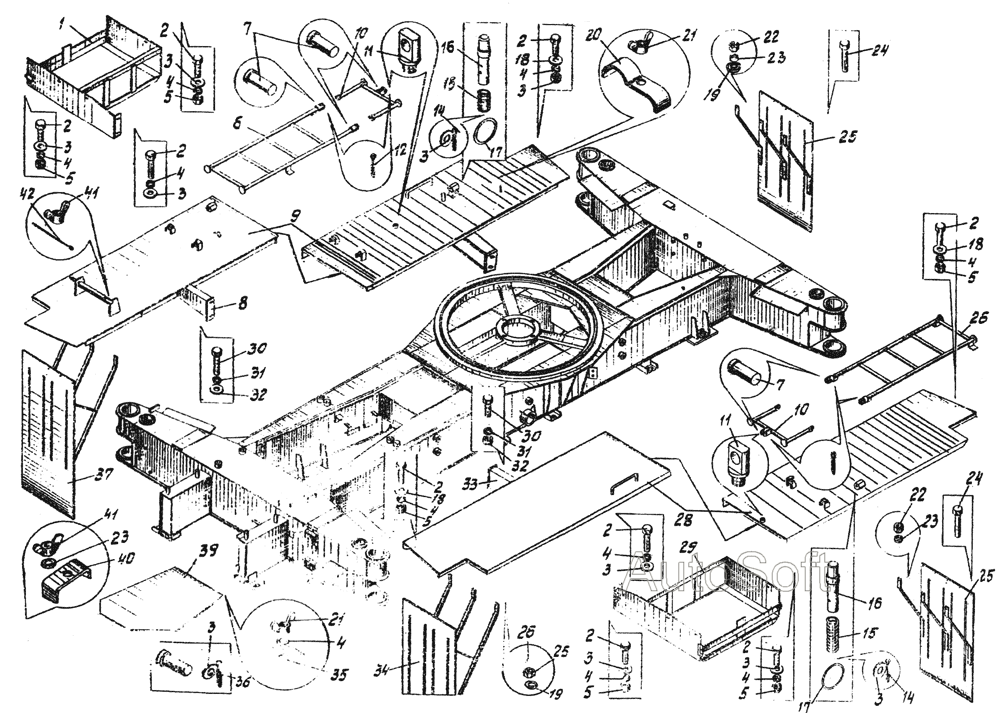

Облицовка КС-3576.38.000-1 КС-3576. Каталог 2002г.

Установка отопителя КС-3577.55.000-01 КС-3576 Установка выносных опор КС-3576.31.000 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Облицовка

Заводской номер: КС-3576.38.000-1 Количество на модель:
КС-3576.38.000-1
1

Номер детали на чертеже:

1

Каркас правый

Заводской номер: КС-3576.38.080 Количество на модель: 1
КС-3576.38.080
1
24

Номер детали на чертеже:

24

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 24
ГОСТ 7798-70
24
19

Номер детали на чертеже:

19

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 12
ГОСТ 11371-78
12
23

Номер детали на чертеже:

23

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 26
ГОСТ 6402-70
26
22

Номер детали на чертеже:

22

Гайка M12

Заводской номер: ГОСТ 5915-70 Количество на модель: 24
ГОСТ 5915-70
24
6

Номер детали на чертеже:

6

Лестница

Заводской номер: KC-3572.41.030 Количество на модель: 1
KC-3572.41.030
1
7

Номер детали на чертеже:

7

Ось 6-16в12х40.20.Ц9Хр

Заводской номер: ГОСТ 9650-30 Количество на модель: 6
ГОСТ 9650-30
6
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: KC-3576.38.010 Количество на модель: 1
KC-3576.38.010
1
9

Номер детали на чертеже:

9

Настил правый

Заводской номер: КС-3576.38.100-1 Количество на модель: 1
КС-3576.38.100-1
1
10

Номер детали на чертеже:

10

Скоба

Заводской номер: КС-3572.11.040 Количество на модель: 2
КС-3572.11.040
2
11

Номер детали на чертеже:

11

Шарнир

Заводской номер: КС-3572.41.001 Количество на модель: 2
КС-3572.41.001
2
36

Номер детали на чертеже:

36

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 2
ГОСТ 397-79
2
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КС-3576.38.020 Количество на модель: 1
КС-3576.38.020
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: KC-3577.38.123 Количество на модель: 2
KC-3577.38.123
2
16

Номер детали на чертеже:

16

Стержень

Заводской номер: KC-3577.38.121 Количество на модель: 2
KC-3577.38.121
2
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: KC-3577.38.124 Количество на модель: 2
KC-3577.38.124
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: Шайба Количество на модель: 8
Шайба
8
20

Номер детали на чертеже:

20

Прижим

Заводской номер: КС-3572.41.020 Количество на модель: 2
КС-3572.41.020
2
41

Номер детали на чертеже:

41

Гайка M8-7H.5.019

Заводской номер: ГОСТ 3032-76 Количество на модель: 2
ГОСТ 3032-76
2
25

Номер детали на чертеже:

25

Щиток

Заводской номер: КС-3572.41.050 Количество на модель: 2
КС-3572.41.050
2
26

Номер детали на чертеже:

26

Лестница

Заводской номер: КС-3572.41.030-01 Количество на модель: 1
КС-3572.41.030-01
1
27

Номер детали на чертеже:

27

Кронштейн

Заводской номер: KC-3576.38.040 Количество на модель: 1
KC-3576.38.040
1
28

Номер детали на чертеже:

28

Настил левый

Заводской номер: КС-3576.38.200-1 Количество на модель: 1
КС-3576.38.200-1
1
29

Номер детали на чертеже:

29

Каркас левый

Заводской номер: КС-3576.38.070 Количество на модель: 1
КС-3576.38.070
1
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: КС-3576.38.030 Количество на модель: 1
КС-3576.38.030
1
34

Номер детали на чертеже:

34

Щиток

Заводской номер: КС-3572.41.060 Количество на модель: 2
КС-3572.41.060
2
35

Номер детали на чертеже:

35

Прижим

Заводской номер: КС-3577.53.016 Количество на модель: 2
КС-3577.53.016
2
37

Номер детали на чертеже:

37

Ось 6-10в12х60.20.Ц9Хр

Заводской номер: ГОСТ 9650-80 Количество на модель: 2
ГОСТ 9650-80
2
38

Номер детали на чертеже:

38

Крышка

Заводской номер: КС-3576.38.300 Количество на модель: 1
КС-3576.38.300
1
39

Номер детали на чертеже:

39

Лист

Заводской номер: KC-3576.38.050 Количество на модель: 1
KC-3576.38.050
1
40

Номер детали на чертеже:

40

Прижим

Заводской номер: KС-3577.53.017 Количество на модель: 2
KС-3577.53.017
2
42

Номер детали на чертеже:

42

Шпилька

Заводской номер: Шпилька Количество на модель: 1
Шпилька
1
