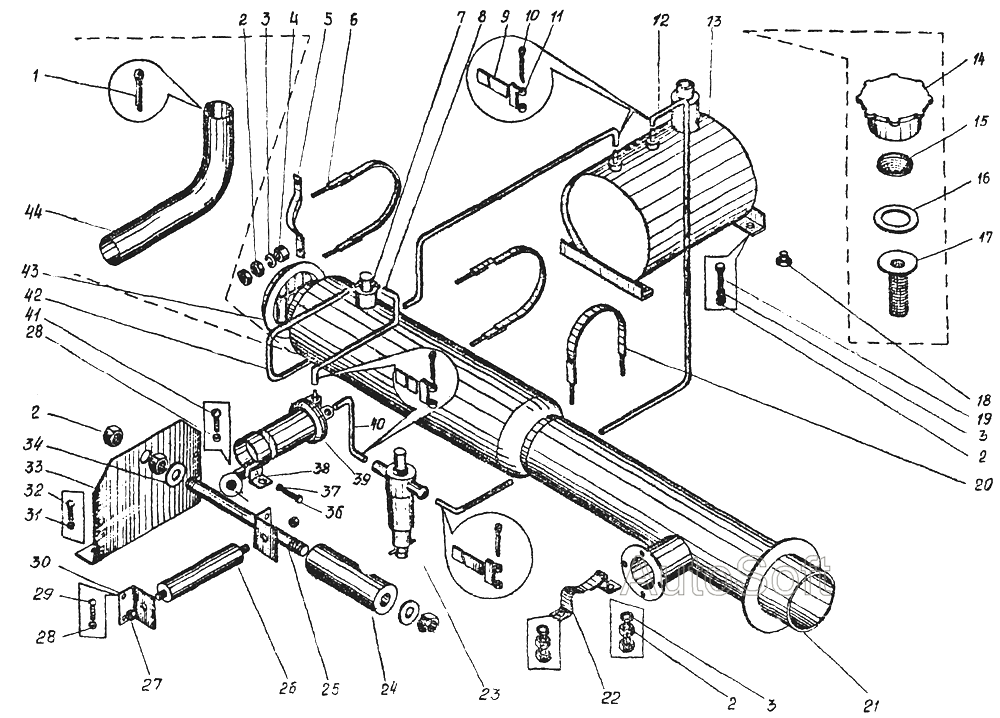

Установка отопителя КС-3577.55.000-01 КС-3576. Каталог 2002г.

Установка кабины КС-3576.52.000 КС-3576 Облицовка КС-3576.38.000-1 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка отопителя

Заводской номер: КС-3577.55.000-01 Количество на модель:
КС-3577.55.000-01
10

Номер детали на чертеже:

10

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 8
ГОСТ 397-79
8
2

Номер детали на чертеже:

2

Гайка M12

Заводской номер: ГОСТ 5915-70 Количество на модель: 17
ГОСТ 5915-70
17
31

Номер детали на чертеже:

31

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 2
ГОСТ 6402-70
2
4

Номер детали на чертеже:

4

Втулка

Заводской номер: КС-3577.55.008 Количество на модель: 4
КС-3577.55.008
4
5

Номер детали на чертеже:

5

Скоба

Заводской номер: КС-3577.55.007 Количество на модель: 2
КС-3577.55.007
2
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КС-3577.55.300 Количество на модель: 2
КС-3577.55.300
2
7

Номер детали на чертеже:

7

Отопитель 030-В4

Заводской номер: ТУ 37.001.381-73 Количество на модель: 1
ТУ 37.001.381-73
1
8

Номер детали на чертеже:

8

Рукав 6x14-10

Заводской номер: КС-3577.55.003 Количество на модель: 1
КС-3577.55.003
1
9

Номер детали на чертеже:

9

Лента

Заводской номер: KC-3577.55.015 Количество на модель: 8
KC-3577.55.015
8
11

Номер детали на чертеже:

11

Пряжка

Заводской номер: КС-3577.55.016 Количество на модель: 6
КС-3577.55.016
6
12

Номер детали на чертеже:

12

Рукав 6x14-10

Заводской номер: КС-3577.55.001 Количество на модель: 1
КС-3577.55.001
1
13

Номер детали на чертеже:

13

Бензобак

Заводской номер: КС-3577.55.500 Количество на модель: 1
КС-3577.55.500
1
14

Номер детали на чертеже:

14

Крышка

Заводской номер: КС-3577.55.231 Количество на модель: 1
КС-3577.55.231
1
15

Номер детали на чертеже:

15

Колпачок

Заводской номер: КС-3577.55.232 Количество на модель: 1
КС-3577.55.232
1
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: КС-3577.55.233 Количество на модель: 1
КС-3577.55.233
1
17

Номер детали на чертеже:

17

Фильтр в оборе

Заводской номер: КС-3577.65.22С Количество на модель: 1
КС-3577.65.22С
1
18

Номер детали на чертеже:

18

Пробка 2-2МК12.20.Ц9Хр

Заводской номер: ГОСТ 12717-78 Количество на модель: 1
ГОСТ 12717-78
1
19

Номер детали на чертеже:

19

Болт M8-8gx20.46.019

Заводской номер: ГОСТ 7799-70 Количество на модель: 3
ГОСТ 7799-70
3
20

Номер детали на чертеже:

20

Хомут

Заводской номер: КС-3577.55.400 Количество на модель: 1
КС-3577.55.400
1
21

Номер детали на чертеже:

21

Воздуховод

Заводской номер: КС-3577.55.100-01 Количество на модель: 1
КС-3577.55.100-01
1
22

Номер детали на чертеже:

22

Скоба

Заводской номер: КС-3577.55.012 Количество на модель: 1
КС-3577.55.012
1
23

Номер детали на чертеже:

23

Бензоотстойник

Заводской номер: 968-8106300-02 Количество на модель: 1
968-8106300-02
1
24

Номер детали на чертеже:

24

Резистор ПЭ-50-5,1 Ом

Заводской номер: ПЭ-50-5,1 Ом Количество на модель:
ПЭ-50-5,1 Ом
25

Номер детали на чертеже:

25

Шпилька

Заводской номер: КС-3577.55.014 Количество на модель: 1
КС-3577.55.014
1
26

Номер детали на чертеже:

26

Сопротивление 0,65 Ом

Заводской номер: ОВ65-2030 Количество на модель: 1
ОВ65-2030
1
27

Номер детали на чертеже:

27

Гайка М4

Заводской номер: Гайка М4 Количество на модель: 2
Гайка М4
2
28

Номер детали на чертеже:

28

Шайба 4

Заводской номер: Шайба 4 Количество на модель: 6
Шайба 4
6
29

Номер детали на чертеже:

29

Винт М4х8

Заводской номер: Винт М4х8 Количество на модель: 4
Винт М4х8
4
30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: Кронштейн Количество на модель: 2
Кронштейн
2
32

Номер детали на чертеже:

32

Винт B1 М4-8gх10

Заводской номер: ГОСТ 17473-80 Количество на модель: 2
ГОСТ 17473-80
2
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: КС-3577.55.011 Количество на модель: 1
КС-3577.55.011
1
34

Номер детали на чертеже:

34

Прокладка

Заводской номер: КС-3577.55.013 Количество на модель: 2
КС-3577.55.013
2
35

Номер детали на чертеже:

35

Гайка М6

Заводской номер: Гайка М6 Количество на модель: 1
Гайка М6
1
36

Номер детали на чертеже:

36

Болт М6х18

Заводской номер: Болт М6х18 Количество на модель: 1
Болт М6х18
1
37

Номер детали на чертеже:

37

Шайба 6,65Г

Заводской номер: Шайба 6,65Г Количество на модель: 1
Шайба 6,65Г
1
38

Номер детали на чертеже:

38

Кронштейн бензонасоса

Заводской номер: 015-3080 Количество на модель: 1
015-3080
1
39

Номер детали на чертеже:

39

Бензонасос БН200-А2 (БК203)

Заводской номер: БН200-А2 Количество на модель: 1
БН200-А2
1
40

Номер детали на чертеже:

40

Рукав 6x14-10

Заводской номер: КС-3577.55.002 Количество на модель: 1
КС-3577.55.002
1
42

Номер детали на чертеже:

42

Рукав 6x14-10

Заводской номер: КС-3577.55.004 Количество на модель: 1
КС-3577.55.004
1
43

Номер детали на чертеже:

43

Крышка

Заводской номер: КС-3577.55.006 Количество на модель: 1
КС-3577.55.006
1
44

Номер детали на чертеже:

44

Труба

Заводской номер: КС-3577.55.009 Количество на модель: 1
КС-3577.55.009
1
