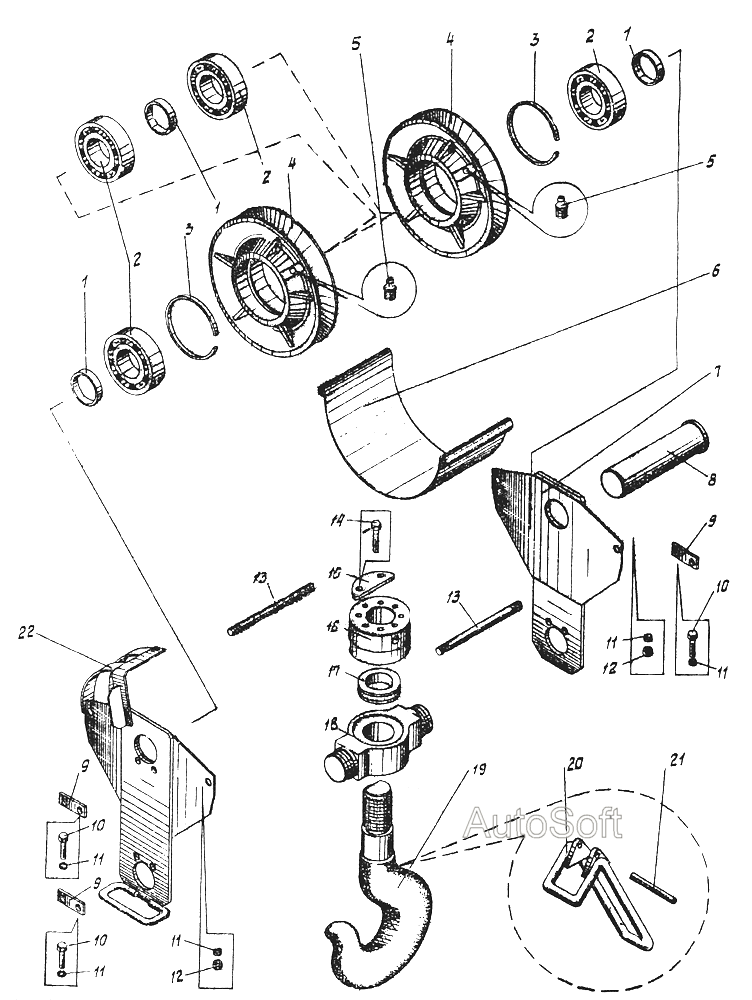

Крюковая подвеска КС-3576.63.300 КС-3576. Каталог 2002г.

Стрела телескопическая (основание стрелы) КС-3576.63.100 КС-3576 Указатель грузоподъемности КС-3576.63.400 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Крюковая подвеска

Заводской номер: КС-3576.63.300 Количество на модель:
КС-3576.63.300
1

Номер детали на чертеже:

1

Втулка

Заводской номер: КС-3577.63.103 Количество на модель: 3
КС-3577.63.103
3
2

Номер детали на чертеже:

2

Подшипник 60314

Заводской номер: ГОСТ 7242-81 Количество на модель: 2
ГОСТ 7242-81
2
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: КС-3577.63.272 Количество на модель: 1
КС-3577.63.272
1
4

Номер детали на чертеже:

4

Блок

Заводской номер: KC-3577.63.271 Количество на модель: 1
KC-3577.63.271
1
5

Номер детали на чертеже:

5

Масленка 1.2.Ц6Хр

Заводской номер: ГОСТ 19853-74 Количество на модель: 1
ГОСТ 19853-74
1
6

Номер детали на чертеже:

6

Кожух

Заводской номер: КС-3577.63.306 Количество на модель: 1
КС-3577.63.306
1
7

Номер детали на чертеже:

7

Обойма

Заводской номер: КС-3576.63.340 Количество на модель: 1
КС-3576.63.340
1
8

Номер детали на чертеже:

8

Ось

Заводской номер: КС-3577.63.309 Количество на модель: 1
КС-3577.63.309
1
9

Номер детали на чертеже:

9

Оседержатель 40-60

Заводской номер: ОСТ 22-124-71 Количество на модель: 3
ОСТ 22-124-71
3
10

Номер детали на чертеже:

10

Болт M8х16.46.019

Заводской номер: ГОСТ 7796-70 Количество на модель: 6
ГОСТ 7796-70
6
11

Номер детали на чертеже:

11

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 10
ГОСТ 6402-70
10
12

Номер детали на чертеже:

12

Гайка M12.5.019

Заводской номер: ГОСТ 6915-70 Количество на модель: 4
ГОСТ 6915-70
4
13

Номер детали на чертеже:

13

Шпилька М12х249.03.019

Заводской номер: СТП 0230-17 Количество на модель: 2
СТП 0230-17
2
14

Номер детали на чертеже:

14

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 2
ГОСТ 7798-70
2
15

Номер детали на чертеже:

15

Планка

Заводской номер: КС-3577.63.353 Количество на модель: 1
КС-3577.63.353
1
16

Номер детали на чертеже:

16

Гайка

Заводской номер: КС-3577.63.370 Количество на модель: J
КС-3577.63.370
J
17

Номер детали на чертеже:

17

Подшипник 0212

Заводской номер: ГОСТ 6874-75 Количество на модель: 1
ГОСТ 6874-75
1
18

Номер детали на чертеже:

18

Траверса

Заводской номер: КС-3577.63.355 Количество на модель: 1
КС-3577.63.355
1
19

Номер детали на чертеже:

19

Крюк

Заводской номер: КС-357.7.63.357 Количество на модель: 1
КС-357.7.63.357
1
20

Номер детали на чертеже:

20

Скоба 17-2/1

Заводской номер: ГОСТ 12840-80 Количество на модель: 1
ГОСТ 12840-80
1
21

Номер детали на чертеже:

21

Штифт 12x120.36.019

Заводской номер: ГОСТ 10774-80 Количество на модель: 1
ГОСТ 10774-80
1
22

Номер детали на чертеже:

22

Обойма

Заводской номер: КС-3576.63.330 Количество на модель: 1
КС-3576.63.330
1
