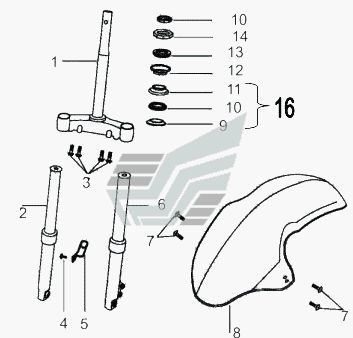

Вилка в сборе Скутер LF-50QT-9N. Каталог 2008г.

Закрытие рамы Скутер LF-50QT-9N Колесо переднее в сборе Скутер LF-50QT-9N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Траверса в сборе

Заводской номер: 51210 Количество на модель: 1
51210
1
067645
8210 (51210) 8210
Подшипник МТЗ-5 оси передней
Код: 067645
Артикул: 8210 (51210), 8210
Нет в наличии

На складах : Нет в наличии

Производитель:
2

Номер детали на чертеже:

2

Амортизатор передний правый

Заводской номер: 52400 Количество на модель: 1
52400
1
3

Номер детали на чертеже:

3

Болт М8x40

Заводской номер: GB/Т16674.1-2004 Количество на модель: 4
GB/Т16674.1-2004
4
4

Номер детали на чертеже:

4

Болт M6x16

Заводской номер: GB/T16674.1-2004 Количество на модель: 1
GB/T16674.1-2004
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 33937 Количество на модель: 1
33937
1
6

Номер детали на чертеже:

6

Амортизатор передний левый

Заводской номер: 52500 Количество на модель: 1
52500
1
7

Номер детали на чертеже:

7

Винт М6х16

Заводской номер: GB/T973-1976 Количество на модель: 4
GB/T973-1976
4
8

Номер детали на чертеже:

8

Щиток передний

Заводской номер: 53100 Количество на модель: 1
53100
1
9

Номер детали на чертеже:

9

Кольцо нижнее нижнего подшипника

Заводской номер: 51954 Количество на модель: 1
51954
1
10

Номер детали на чертеже:

10

Шарики нижнего подшипника

Заводской номер: GB/T276-1994 Количество на модель: 26
GB/T276-1994
26
11

Номер детали на чертеже:

11

Кольцо верхнее нижнего подшипника

Заводской номер: 51953 Количество на модель: 1
51953
1
12

Номер детали на чертеже:

12

Кольцо нижнее верхнего подшипника

Заводской номер: 51952 Количество на модель: 1
51952
1
14

Номер детали на чертеже:

14

Гайка регулировочная стержня

Заводской номер: GB/T9457-1988 Количество на модель: 1
GB/T9457-1988
1
15

Номер детали на чертеже:

15

Траверсы

Заводской номер: GB/T6186-2000 Количество на модель: 1
GB/T6186-2000
1
16

Номер детали на чертеже:

16

Подшипник нижний в сборе

Заводской номер: Подшипник нижний Количество на модель: 1
Подшипник нижний
1
