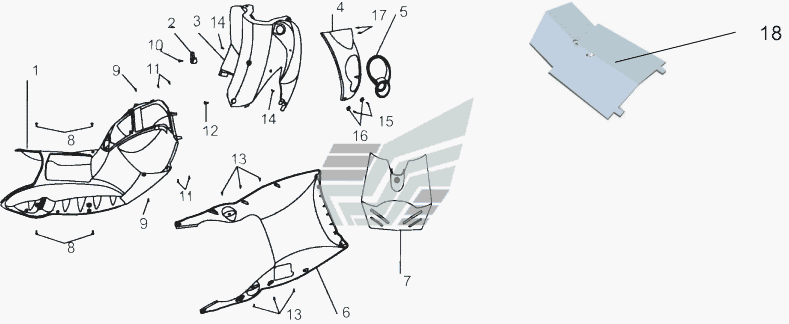

Закрытие рамы Скутер LF-50QT-9N. Каталог 2008г.

Приборы руля Скутер LF-50QT-9N Вилка в сборе Скутер LF-50QT-9N

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
16
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Подножка водителя правая

Заводской номер: 42381 Количество на модель: 1
42381
1
2

Номер детали на чертеже:

2

Крючок для шлема

Заводской номер: 96921 Количество на модель: 1
96921
1
3

Номер детали на чертеже:

3

Багажный отсек передний

Заводской номер: 43651 Количество на модель: 1
43651
1
4

Номер детали на чертеже:

4

Закрытие переднее

Заводской номер: 43251 Количество на модель: 1
43251
1
5

Номер детали на чертеже:

5

Указатель задний правый

Заводской номер: 33610 Количество на модель: 1
33610
1
6

Номер детали на чертеже:

6

Прокладка бензокраника

Заводской номер: 16815 Количество на модель: 1
16815
1
7

Номер детали на чертеже:

7

Накладка

Заводской номер: 42331 Количество на модель: 1
42331
1
8

Номер детали на чертеже:

8

Винт М6х16

Заводской номер: GB/T973-1976 Количество на модель: 4
GB/T973-1976
4
9

Номер детали на чертеже:

9

Винт самонарезающий ST4.2x12

Заводской номер: GB/T845-1985 Количество на модель: 2
GB/T845-1985
2
10

Номер детали на чертеже:

10

Болт M6x16

Заводской номер: GB/T16674.1-2004 Количество на модель: 1
GB/T16674.1-2004
1
16

Номер детали на чертеже:

16

Гайка М6 язычковая (пластинчатая)

Заводской номер: QC/T330 Количество на модель: 2
QC/T330
2
18

Номер детали на чертеже:

18

Крышка панели

Заводской номер: Крышка панели Количество на модель: 1
Крышка панели
1
