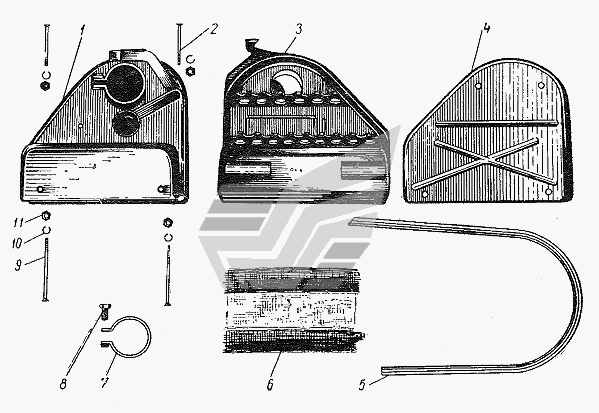

Фильтр воздушный ВП-150 "Вятка". Каталог 1985г.

Карбюратор, всасывающий патрубок ВП-150 "Вятка" Бензобак ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фильтр воздушный в сборе

Заводской номер: сб. 9-5 Количество на модель: 1
сб. 9-5
1
2

Номер детали на чертеже:

2

Винт специальный M3х35

Заводской номер: 9-22-1 Количество на модель: 2
9-22-1
2
3

Номер детали на чертеже:

3

Корпус воздушного фильтра в сборе

Заводской номер: сб. 9-7 Количество на модель: 1
сб. 9-7
1
4

Номер детали на чертеже:

4

Крышка воздушного фильтра

Заводской номер: 9-11 Количество на модель: 1
9-11
1
5

Номер детали на чертеже:

5

Прокладка крышки воздушного фильтра

Заводской номер: 9-14 Количество на модель: 1
9-14
1
6

Номер детали на чертеже:

6

Набивка воздушного фильтра

Заводской номер: 9-13 Количество на модель: 1
9-13
1
7

Номер детали на чертеже:

7

Хомут крепления воздушного фильтра

Заводской номер: 9-17 Количество на модель: 1
9-17
1
8

Номер детали на чертеже:

8

Болт М6х15

Заводской номер: Б-50ц Количество на модель: 1
Б-50ц
1
9

Номер детали на чертеже:

9

Винт специальный М4х58

Заводской номер: 9-23 Количество на модель: 2
9-23
2
10

Номер детали на чертеже:

10

Шайба пружинная 4

Заводской номер: ШГ-2тц Количество на модель: 4
ШГ-2тц
4
11

Номер детали на чертеже:

11

Гайка М4

Заводской номер: Г-2ц Количество на модель: 4
Г-2ц
4
