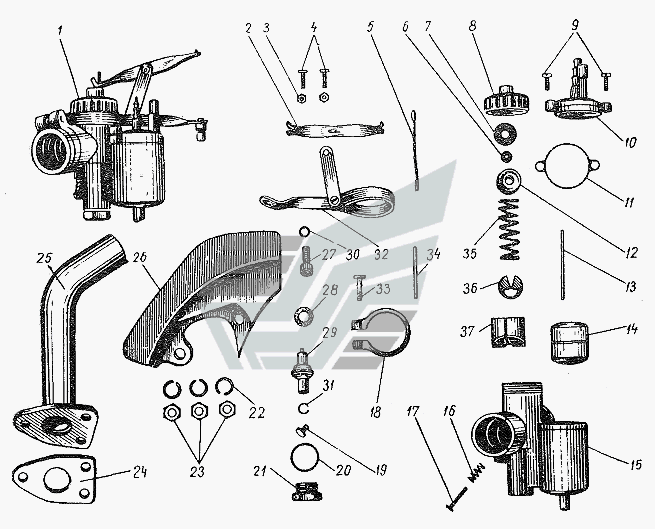

Карбюратор, всасывающий патрубок ВП-150 "Вятка". Каталог 1985г.

Пусковой рычаг ВП-150 "Вятка" Фильтр воздушный ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Карбюратор

Заводской номер: сб. 11 Количество на модель: 1
сб. 11
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: 26-1 Количество на модель: 1
26-1
1
3

Номер детали на чертеже:

3

Гайка М4

Заводской номер: Г-2ц Количество на модель: 2
Г-2ц
2
4

Номер детали на чертеже:

4

Винт М4х12

Заводской номер: В-41ц Количество на модель: 2
В-41ц
2
5

Номер детали на чертеже:

5

Трос подъема дросселя в сборе

Заводской номер: сб. 26-2 Количество на модель: 1
сб. 26-2
1
6

Номер детали на чертеже:

6

Уплотнитель

Заводской номер: 26-6 Количество на модель: 1
26-6
1
7

Номер детали на чертеже:

7

Шайба специальная

Заводской номер: 26-5 Количество на модель: 1
26-5
1
8

Номер детали на чертеже:

8

Крышка смесительной камеры

Заводской номер: К55-1107012 Количество на модель: 1
К55-1107012
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 901901-1 Количество на модель: 2
901901-1
2
10

Номер детали на чертеже:

10

Крышка поплавковой камеры

Заводской номер: К30-1107111 Количество на модель: 1
К30-1107111
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: К55-1107018 Количество на модель: 1
К55-1107018
1
12

Номер детали на чертеже:

12

Чашечка

Заводской номер: 26-7 Количество на модель: 1
26-7
1
13

Номер детали на чертеже:

13

Игольчатый клапан

Заводской номер: К30-1107015 Количество на модель: 1
К30-1107015
1
14

Номер детали на чертеже:

14

Поплавок в сборе

Заводской номер: К30-1107120 Количество на модель: 1
К30-1107120
1
15

Номер детали на чертеже:

15

Корпус карбюратора

Заводской номер: К55Б-1107101 Количество на модель: 1
К55Б-1107101
1
16

Номер детали на чертеже:

16

Пружина винта холостого хода

Заводской номер: К25Д-1107104 Количество на модель: 1
К25Д-1107104
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 900510-1 Количество на модель: 1
900510-1
1
18

Номер детали на чертеже:

18

Хомутик

Заводской номер: К55-1107019 Количество на модель: 1
К55-1107019
1
19

Номер детали на чертеже:

19

Главный жиклер

Заводской номер: К55Б-1107017 Количество на модель: 1
К55Б-1107017
1
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: Н01745 Количество на модель: 1
Н01745
1
21

Номер детали на чертеже:

21

Пробка

Заводской номер: К30-1107105 Количество на модель: 1
К30-1107105
1
22

Номер детали на чертеже:

22

Шайба пружинная 8

Заводской номер: ШГ-6ц Количество на модель: 3
ШГ-6ц
3
23

Номер детали на чертеже:

23

Гайка М8

Заводской номер: Г-бц Количество на модель: 3
Г-бц
3
24

Номер детали на чертеже:

24

Прокладка патрубка

Заводской номер: 1-107 Количество на модель: 1
1-107
1
25

Номер детали на чертеже:

25

Патрубок всасывающий в сборе

Заводской номер: сб. 1-24-2 Количество на модель: 1
сб. 1-24-2
1
26

Номер детали на чертеже:

26

Козырек

Заводской номер: 1-134 Количество на модель: 1
1-134
1
27

Номер детали на чертеже:

27

Направляющая троса

Заводской номер: К30-1107011 Количество на модель: 1
К30-1107011
1
28

Номер детали на чертеже:

28

Шайба фибровая

Заводской номер: 901702-0 Количество на модель: 1
901702-0
1
29

Номер детали на чертеже:

29

Распылитель

Заводской номер: К55-1107015 Количество на модель: 1
К55-1107015
1
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 900806-0 Количество на модель: 1
900806-0
1
31

Номер детали на чертеже:

31

Шайба фибровая

Заводской номер: 901708-0 Количество на модель: 1
901708-0
1
32

Номер детали на чертеже:

32

Хомутик в сборе

Заводской номер: сб. 26-1 Количество на модель: 1
сб. 26-1
1
33

Номер детали на чертеже:

33

Болт хомутика

Заводской номер: К28Б-1107025 Количество на модель: 1
К28Б-1107025
1
34

Номер детали на чертеже:

34

Игла дросселя

Заводской номер: К55-1107105 Количество на модель: 1
К55-1107105
1
35

Номер детали на чертеже:

35

Пружина дросселя

Заводской номер: К55-1107013 Количество на модель: 1
К55-1107013
1
36

Номер детали на чертеже:

36

Замок иглы дросселя

Заводской номер: К55-1107104 Количество на модель: 1
К55-1107104
1
37

Номер детали на чертеже:

37

Дроссель

Заводской номер: К55-1107102 Количество на модель: 1
К55-1107102
1
