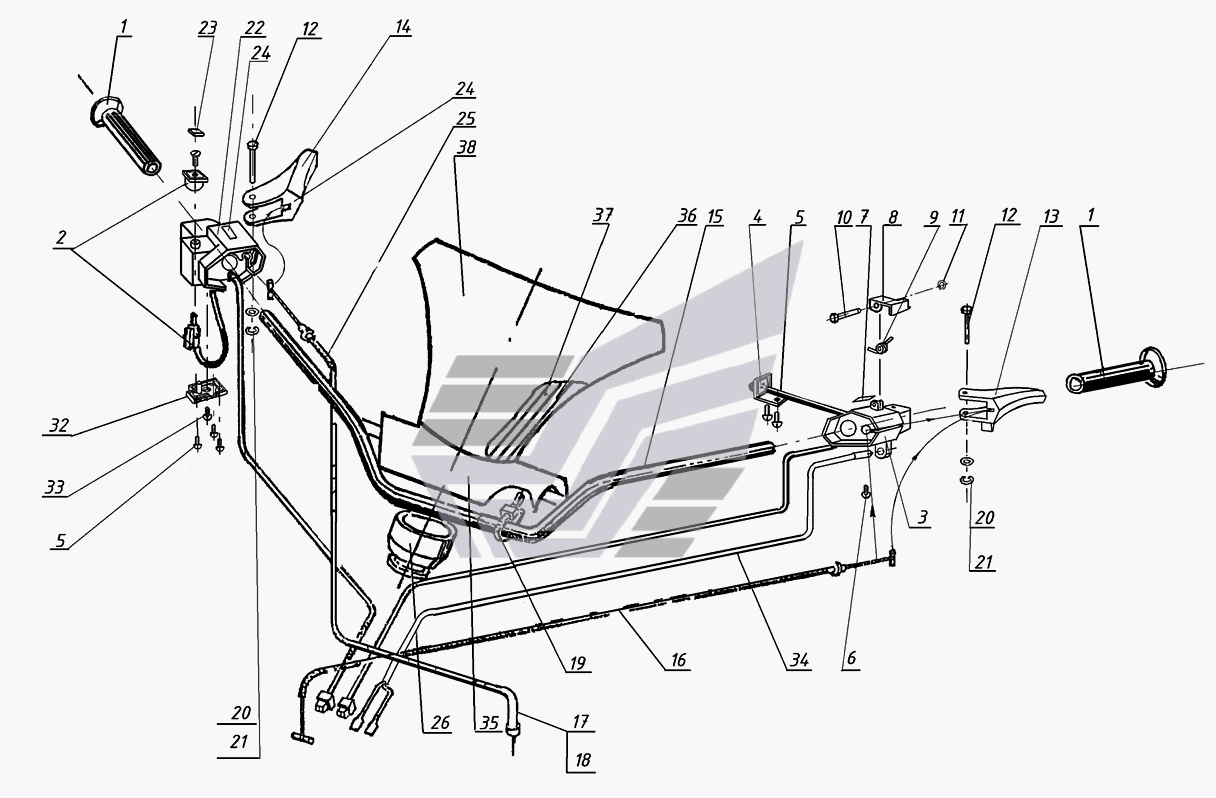

Рулевой узел УМПО-500 "Рысь". Каталог 2007г.

Управление УМПО-500 "Рысь" Рычаг управления реверсом УМПО-500 "Рысь"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ручка

Заводской номер: 119.03.000.021 Количество на модель: 2
119.03.000.021
2
2

Номер детали на чертеже:

2

Выключатель зажигания

Заводской номер: В1 ИЮМА 642.131.001ТУ Количество на модель: 1
В1 ИЮМА 642.131.001ТУ
1
3

Номер детали на чертеже:

3

Корпус переключателей левый

Заводской номер: 113.12.020.015 Количество на модель: 1
113.12.020.015
1
4

Номер детали на чертеже:

4

Переключатель света фары

Заводской номер: ПС ИЮМА 642.131.002ТУ Количество на модель: 1
ПС ИЮМА 642.131.002ТУ
1
5

Номер детали на чертеже:

5

Винт 3х10 ОСТ37.001.184-81

Заводской номер: [Винт 3х10 ОСТ37.001.184-81] Количество на модель: 5
[Винт 3х10 ОСТ37.001.184-81]
5
6

Номер детали на чертеже:

6

Винт М6-6gх20.48.05 ГОСТ17473-80

Заводской номер: [Винт М6-6gх20.48.05 ГОСТ17473-80] Количество на модель: 1
[Винт М6-6gх20.48.05 ГОСТ17473-80]
1
7

Номер детали на чертеже:

7

Пластина информационная

Заводской номер: 113.12.020.009 Количество на модель: 1
113.12.020.009
1
8

Номер детали на чертеже:

8

Защелка

Заводской номер: 113.12.020.004-01 Количество на модель: 1
113.12.020.004-01
1
9

Номер детали на чертеже:

9

Пружина защелки

Заводской номер: 113.12.020.007 Количество на модель: 1
113.12.020.007
1
10

Номер детали на чертеже:

10

Ось защелки

Заводской номер: 113.12.020.006 Количество на модель: 1
113.12.020.006
1
11

Номер детали на чертеже:

11

Шайба 2.65Г Хим.Окс.Прм. ГОСТ11648-75

Заводской номер: [Шайба 2.65Г Хим.Окс.Прм. ГОСТ11648-75] Количество на модель: 1
[Шайба 2.65Г Хим.Окс.Прм. ГОСТ11648-75]
1
12

Номер детали на чертеже:

12

Ось рычага

Заводской номер: 113.12.020.005 Количество на модель: 2
113.12.020.005
2
13

Номер детали на чертеже:

13

Рукоятка тормоза левая

Заводской номер: 113.12.020.002 Количество на модель: 1
113.12.020.002
1
14

Номер детали на чертеже:

14

Рычаг управления дросселем

Заводской номер: 113.12.035.003 Количество на модель: 1
113.12.035.003
1
15

Номер детали на чертеже:

15

Руль

Заводской номер: 219.03.010.000 Количество на модель: 1
219.03.010.000
1
16

Номер детали на чертеже:

16

Трос тормоза

Заводской номер: 113.12.101.000 Количество на модель: 1
113.12.101.000
1
17

Номер детали на чертеже:

17

Пружина

Заводской номер: 113.06.000.020-1 Количество на модель: 1
113.06.000.020-1
1
18

Номер детали на чертеже:

18

Гайка М8-6Н ОСТ37.001.109-96

Заводской номер: [Гайка М8-6Н ОСТ37.001.109-96] Количество на модель: 2
[Гайка М8-6Н ОСТ37.001.109-96]
2
19

Номер детали на чертеже:

19

Хомутик

Заводской номер: 113.00.000.054 Количество на модель: 14
113.00.000.054
14
20

Номер детали на чертеже:

20

Шайба 3.65Г Хим. Окс. Прм. ГОСТ11648-75

Заводской номер: [Шайба 3.65Г Хим. Окс. Прм. ГОСТ11648-75] Количество на модель: 2
[Шайба 3.65Г Хим. Окс. Прм. ГОСТ11648-75]
2
21

Номер детали на чертеже:

21

Шайба 5 ОСТ37.001.144-96

Заводской номер: [Шайба 5 ОСТ37.001.144-96] Количество на модель: 2
[Шайба 5 ОСТ37.001.144-96]
2
22

Номер детали на чертеже:

22

Корпус переключателей правый

Заводской номер: 113.12.035.010 Количество на модель: 1
113.12.035.010
1
23

Номер детали на чертеже:

23

Пластинка

Заводской номер: 119.11.300.017 Количество на модель: 1
119.11.300.017
1
24

Номер детали на чертеже:

24

Пластина информационная

Заводской номер: 113.12.030.004-01 Количество на модель: 1
113.12.030.004-01
1
25

Номер детали на чертеже:

25

Трос газа

Заводской номер: 113.12.103.000-02 Количество на модель: 1
113.12.103.000-02
1
26

Номер детали на чертеже:

26

Переходник

Заводской номер: 119.00.000.101 Количество на модель: 1
119.00.000.101
1
32

Номер детали на чертеже:

32

Крышка

Заводской номер: 113.12.030.003-01 Количество на модель: 1
113.12.030.003-01
1
33

Номер детали на чертеже:

33

Винт М6-6gх14.48.05 ГОСТ1491-80

Заводской номер: [Винт М6-6gх14.48.05 ГОСТ1491-80] Количество на модель: 1
[Винт М6-6gх14.48.05 ГОСТ1491-80]
1
34

Номер детали на чертеже:

34

Включатель

Заводской номер: 119.11.440.000СБ Количество на модель: 1
119.11.440.000СБ
1
34

Номер детали на чертеже:

34

Включатель

Заводской номер: ИЖВК 103-3720110-20 Количество на модель: 1
ИЖВК 103-3720110-20
1
35

Номер детали на чертеже:

35

Пластина

Заводской номер: 219.00.000.022 Количество на модель: 1
219.00.000.022
1
36

Номер детали на чертеже:

36

Пластина

Заводской номер: 219.00.000.023 Количество на модель: 1
219.00.000.023
1
37

Номер детали на чертеже:

37

Пластина

Заводской номер: 219.00.000.024 Количество на модель: 1
219.00.000.024
1
38

Номер детали на чертеже:

38

Чехол

Заводской номер: 219.00.020.000 Количество на модель: 1
219.00.020.000
1
