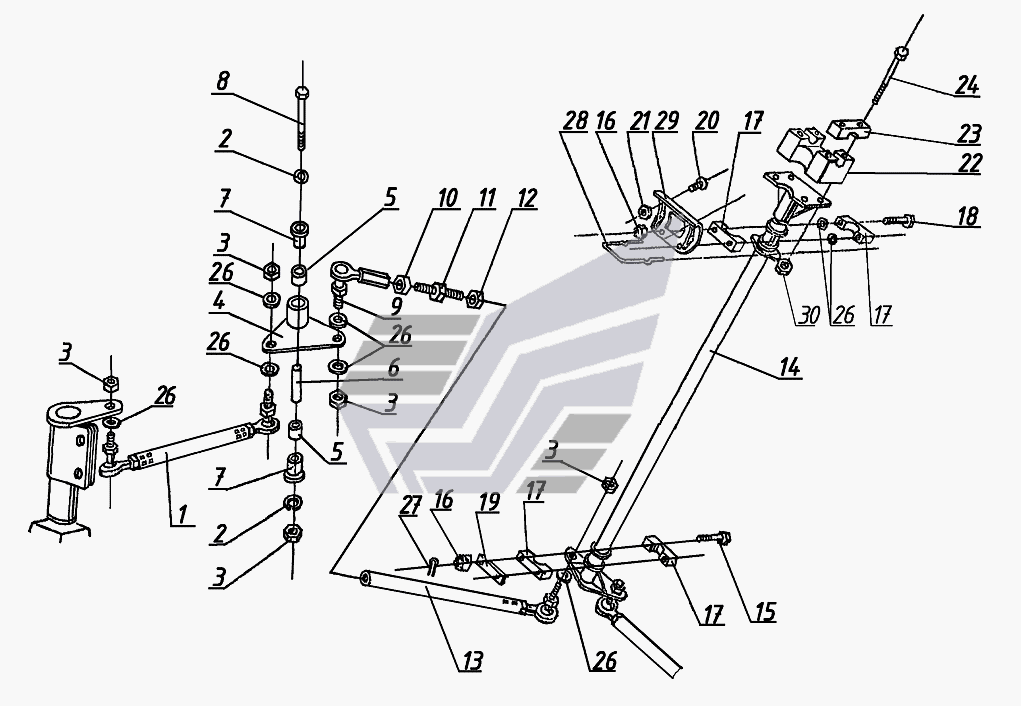

Управление УМПО-500 "Рысь". Каталог 2007г.

Подвеска гусеницы УМПО-500 "Рысь" Рулевой узел УМПО-500 "Рысь"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тяга рулевая

Заводской номер: 113.03.030.000 Количество на модель: 2
113.03.030.000
2
2

Номер детали на чертеже:

2

Шайба 10.65Г.016 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.016 ГОСТ6402-70] Количество на модель: 4
[Шайба 10.65Г.016 ГОСТ6402-70]
4
3

Номер детали на чертеже:

3

Гайка М10х1,25-6H ОCT37.001.109-96

Заводской номер: [Гайка М10х1,25-6H ОCT37.001.109-96] Количество на модель: 8
[Гайка М10х1,25-6H ОCT37.001.109-96]
8
4

Номер детали на чертеже:

4

Рычаг поворотный

Заводской номер: 113.03.800.000 Количество на модель: 2
113.03.800.000
2
5

Номер детали на чертеже:

5

Подшипник

Заводской номер: 119.00.000.500-01 Количество на модель: 4
119.00.000.500-01
4
6

Номер детали на чертеже:

6

Труба распорная

Заводской номер: 113.03.000.006-01 Количество на модель: 2
113.03.000.006-01
2
7

Номер детали на чертеже:

7

Втулка

Заводской номер: 113.02.001.034 Количество на модель: 4
113.02.001.034
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: М10х1,25-6gх95.88.016 ГОСТ7798-70 Количество на модель: 2
М10х1,25-6gх95.88.016 ГОСТ7798-70
2
9

Номер детали на чертеже:

9

Болт ушковый

Заводской номер: 113.03.040.000 Количество на модель: 2
113.03.040.000
2
10

Номер детали на чертеже:

10

Гайка М10-6Н.8.016 ГОСТ5927-70

Заводской номер: [Гайка М10-6Н.8.016 ГОСТ5927-70] Количество на модель: 2
[Гайка М10-6Н.8.016 ГОСТ5927-70]
2
11

Номер детали на чертеже:

11

Шпилька

Заводской номер: 113.03.000.002 Количество на модель: 2
113.03.000.002
2
12

Номер детали на чертеже:

12

Гайка М10LH-6H.8.016 ГОСТ2526-70

Заводской номер: [Гайка М10LH-6H.8.016 ГОСТ2526-70] Количество на модель: 2
[Гайка М10LH-6H.8.016 ГОСТ2526-70]
2
13

Номер детали на чертеже:

13

Тяга рулевая

Заводской номер: 127.03.020.000 Количество на модель: 2
127.03.020.000
2
14

Номер детали на чертеже:

14

Колонка рулевая

Заводской номер: 119.03.200.000 Количество на модель: 1
119.03.200.000
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 219.01.010.021 Количество на модель: 2
219.01.010.021
2
16

Номер детали на чертеже:

16

Гайка М8-6Н OCT37.001.109-96

Заводской номер: [Гайка М8-6Н OCT37.001.109-96] Количество на модель: 4
[Гайка М8-6Н OCT37.001.109-96]
4
17

Номер детали на чертеже:

17

Вкладыш

Заводской номер: 219.03.000.006 Количество на модель: 4
219.03.000.006
4
18

Номер детали на чертеже:

18

Болт М8-6gх65.88.016 ГОСТ7798-70

Заводской номер: [Болт М8-6gх65.88.016 ГОСТ7798-70] Количество на модель: 2
[Болт М8-6gх65.88.016 ГОСТ7798-70]
2
19

Номер детали на чертеже:

19

Планка

Заводской номер: 219.03.000.007 Количество на модель: 1
219.03.000.007
1
20

Номер детали на чертеже:

20

Винт 5-12Цхр.бцв ОСТ1.31537-80

Заводской номер: [Винт 5-12Цхр.бцв ОСТ1.31537-80] Количество на модель: 2
[Винт 5-12Цхр.бцв ОСТ1.31537-80]
2
21

Номер детали на чертеже:

21

Гайка М5-6Н ОСТ37.001.109-96

Заводской номер: [Гайка М5-6Н ОСТ37.001.109-96] Количество на модель: 2
[Гайка М5-6Н ОСТ37.001.109-96]
2
22

Номер детали на чертеже:

22

Опора руля

Заводской номер: 113.03.000.011 Количество на модель: 1
113.03.000.011
1
23

Номер детали на чертеже:

23

Зажим

Заводской номер: 113.03.000.012 Количество на модель: 2
113.03.000.012
2
24

Номер детали на чертеже:

24

Болт М6-6gх60.88.016 ГОСТ7798-70

Заводской номер: [Болт М6-6gх60.88.016 ГОСТ7798-70] Количество на модель: 4
[Болт М6-6gх60.88.016 ГОСТ7798-70]
4
26

Номер детали на чертеже:

26

Шайба 0,5-8-16 Хим.пас ОСТ134508-80

Заводской номер: [Шайба 0,5-8-16 Хим.пас ОСТ134508-80] Количество на модель: 8
[Шайба 0,5-8-16 Хим.пас ОСТ134508-80]
8
27

Номер детали на чертеже:

27

Шплинт 2х20.05 ГОСТ397-79

Заводской номер: [Шплинт 2х20.05 ГОСТ397-79] Количество на модель: 2
[Шплинт 2х20.05 ГОСТ397-79]
2
28

Номер детали на чертеже:

28

Скоба

Заводской номер: 127.03.000.006 Количество на модель: 1
127.03.000.006
1
29

Номер детали на чертеже:

29

Кронштейн

Заводской номер: 219.03.000.008 Количество на модель: 1
219.03.000.008
1
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 113.00.000.097-01 Количество на модель: 4
113.00.000.097-01
4
