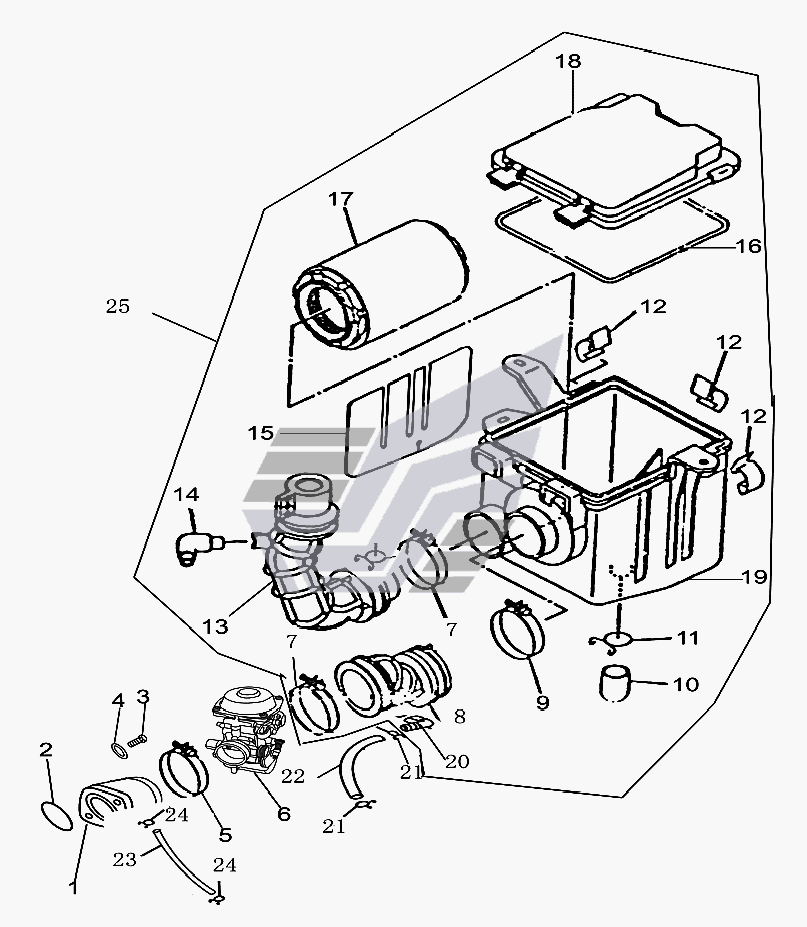

Система впуска Jianshe JS400 ATV-2. Каталог 2005г.

Корпус картера Jianshe JS400 ATV-2 Бензобак Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Место присоединения карбюратора

Заводской номер: F3-701000-F2 Количество на модель: 1
F3-701000-F2
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: F3-700601-0 Количество на модель: 1
F3-700601-0
1
3

Номер детали на чертеже:

3

Винт М8х25 GB70-85

Заводской номер: [Винт М8х25 GB70-85] Количество на модель: 3
[Винт М8х25 GB70-85]
3
4

Номер детали на чертеже:

4

Шайба

Заводской номер: F3-700401-0 Количество на модель: 1
F3-700401-0
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: F3-703000-0 Количество на модель: 1
F3-703000-0
1
6

Номер детали на чертеже:

6

Карбюратор

Заводской номер: F3-720000-F2 Количество на модель: 1
F3-720000-F2
1
7

Номер детали на чертеже:

7

Хомут впускной трубки

Заводской номер: FG-712000-0 Количество на модель: 1
FG-712000-0
1
8

Номер детали на чертеже:

8

Соединительная трубка карбюратора

Заводской номер: F3-710602-F3 Количество на модель: 1
F3-710602-F3
1
9

Номер детали на чертеже:

9

Хомут

Заводской номер: FG-713000-0 Количество на модель: 1
FG-713000-0
1
10

Номер детали на чертеже:

10

Пыльник

Заводской номер: FG-710504-0 Количество на модель: 1
FG-710504-0
1
11

Номер детали на чертеже:

11

Зажим

Заводской номер: FG-710701-0 Количество на модель: 2
FG-710701-0
2
12

Номер детали на чертеже:

12

Фиксатор крышки воздушного фильтра

Заводской номер: FG-710401-0 Количество на модель: 1
FG-710401-0
1
13

Номер детали на чертеже:

13

Впускная трубка

Заводской номер: F3-710601-0 Количество на модель: 1
F3-710601-0
1
14

Номер детали на чертеже:

14

Отвод впускной трубки

Заводской номер: FG-710501-0 Количество на модель: 1
FG-710501-0
1
15

Номер детали на чертеже:

15

Теплоизоляционная панель

Заводской номер: FG-710801-0 Количество на модель: 1
FG-710801-0
1
16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: FG-710603-0 Количество на модель: 1
FG-710603-0
1
17

Номер детали на чертеже:

17

Сердечник фильтра

Заводской номер: FG-711000-0 Количество на модель: 1
FG-711000-0
1
18

Номер детали на чертеже:

18

Крышка воздушного фильтра

Заводской номер: F3-710502-F2 Количество на модель: 2
F3-710502-F2
2
19

Номер детали на чертеже:

19

Корпус воздушного фильтра

Заводской номер: FG-710503-0 Количество на модель: 1
FG-710503-0
1
20

Номер детали на чертеже:

20

Отвод впускной трубки

Заводской номер: F3-710501-F2 Количество на модель: 1
F3-710501-F2
1
21

Номер детали на чертеже:

21

Зажим 3

Заводской номер: F15-700703-0 Количество на модель: 1
F15-700703-0
1
22

Номер детали на чертеже:

22

Трубка 1

Заводской номер: F3-700606-F2 Количество на модель: 1
F3-700606-F2
1
23

Номер детали на чертеже:

23

Трубка противодавления

Заводской номер: F15-700602-0 Количество на модель: 1
F15-700602-0
1
24

Номер детали на чертеже:

24

Зажим 1

Заводской номер: F15-700701-0 Количество на модель: 1
F15-700701-0
1
25

Номер детали на чертеже:

25

Воздушный фильтр в сборе

Заводской номер: F3-710000-0 Количество на модель: 1
F3-710000-0
1
