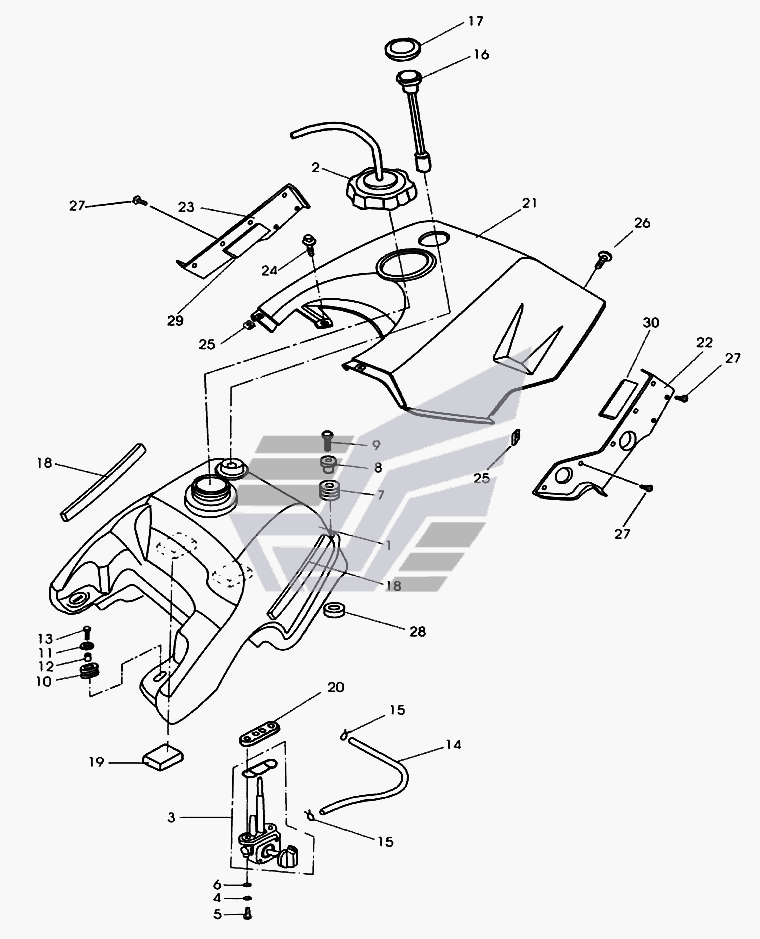

Бензобак Jianshe JS400 ATV-2. Каталог 2005г.

Система впуска Jianshe JS400 ATV-2 Система выхлопа Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак топливный

Заводской номер: SSC3-312000-0 Количество на модель: 1
SSC3-312000-0
1
2

Номер детали на чертеже:

2

Крышка бака топливного

Заводской номер: SSC3-311000-0 Количество на модель: 1
SSC3-311000-0
1
3

Номер детали на чертеже:

3

Кран бензобака

Заводской номер: SSC3-320000-0 Количество на модель: 1
SSC3-320000-0
1
4

Номер детали на чертеже:

4

Шайба GB/T97.1-85

Заводской номер: [Шайба GB/T97.1-85] Количество на модель: 1
[Шайба GB/T97.1-85]
1
5

Номер детали на чертеже:

5

Винт М6х12 GB/T818-85

Заводской номер: [Винт М6х12 GB/T818-85] Количество на модель: 1
[Винт М6х12 GB/T818-85]
1
6

Номер детали на чертеже:

6

Шайба 6

Заводской номер: SSA3-310601-0 Количество на модель: 1
SSA3-310601-0
1
7

Номер детали на чертеже:

7

Резиновая прокладка 2 бензобака

Заводской номер: SSA0-000609-0 Количество на модель: 2
SSA0-000609-0
2
8

Номер детали на чертеже:

8

Задняя установочная втулка бензобака

Заводской номер: SSC0-007000-0 Количество на модель: 2
SSC0-007000-0
2
9

Номер детали на чертеже:

9

Болт М6х40 GB/T9074.15

Заводской номер: [Болт М6х40 GB/T9074.15] Количество на модель: 1
[Болт М6х40 GB/T9074.15]
1
10

Номер детали на чертеже:

10

Резиновая прокладка 1 бензобака

Заводской номер: SSA0-000608-0 Количество на модель: 1
SSA0-000608-0
1
11

Номер детали на чертеже:

11

Плоская шайба

Заводской номер: SSA0-000403-0 Количество на модель: 1
SSA0-000403-0
1
12

Номер детали на чертеже:

12

Установочная втулка бензобака

Заводской номер: SSA0-000002-0 Количество на модель: 1
SSA0-000002-0
1
14

Номер детали на чертеже:

14

Бензопровод к карбюратору

Заводской номер: SSC0-000300-0 Количество на модель: 1
SSC0-000300-0
1
15

Номер детали на чертеже:

15

Крепежные зажимы бензопровода

Заводской номер: SSC0-000702-0 Количество на модель: 1
SSC0-000702-0
1
16

Номер детали на чертеже:

16

Измеритель уровня топлива

Заводской номер: SSC3-314000-0 Количество на модель: 2
SSC3-314000-0
2
17

Номер детали на чертеже:

17

Установочное кольцо измерителя уровня топлива

Заводской номер: SSC3-310401-0 Количество на модель: 1
SSC3-310401-0
1
18

Номер детали на чертеже:

18

Верхняя прокладка

Заводской номер: SSC3-310501-0 Количество на модель: 1
SSC3-310501-0
1
19

Номер детали на чертеже:

19

Нижняя прокладка

Заводской номер: SSC3-310502-0 Количество на модель: 1
SSC3-310502-0
1
20

Номер детали на чертеже:

20

Резиновая прокладка

Заводской номер: SSC3-310601-0 Количество на модель: 1
SSC3-310601-0
1
21

Номер детали на чертеже:

21

Наружная облицовка бензобака

Заводской номер: SSC0-000507-0 Количество на модель: 1
SSC0-000507-0
1
22

Номер детали на чертеже:

22

Покрытие левой стороны

Заводской номер: SSC0-000508-0 Количество на модель: 1
SSC0-000508-0
1
23

Номер детали на чертеже:

23

Покрытие правой стороны

Заводской номер: SSC0-000509-0 Количество на модель: 1
SSC0-000509-0
1
24

Номер детали на чертеже:

24

Болт СМ6х20 Q/JR YP1-92

Заводской номер: [Болт СМ6х20 Q/JR YP1-92] Количество на модель: 1
[Болт СМ6х20 Q/JR YP1-92]
1
25

Номер детали на чертеже:

25

Гайка

Заводской номер: ZA0-000424-0 Количество на модель: 1
ZA0-000424-0
1
26

Номер детали на чертеже:

26

Винт М6х12 Q/JR YP2-92

Заводской номер: [Винт М6х12 Q/JR YP2-92] Количество на модель: 1
[Винт М6х12 Q/JR YP2-92]
1
27

Номер детали на чертеже:

27

Винт самонарезающий

Заводской номер: ZA0-000312-0 Количество на модель: 1
ZA0-000312-0
1
28

Номер детали на чертеже:

28

Задняя резиновая прокладка бензобака

Заводской номер: SSC0-000610-0 Количество на модель: 1
SSC0-000610-0
1
29

Номер детали на чертеже:

29

Распорка покрытия правой стороны

Заводской номер: SSC0-000804-0 Количество на модель: 1
SSC0-000804-0
1
30

Номер детали на чертеже:

30

Распорка покрытия левой стороны

Заводской номер: SSC0-000803-0 Количество на модель: 1
SSC0-000803-0
1
