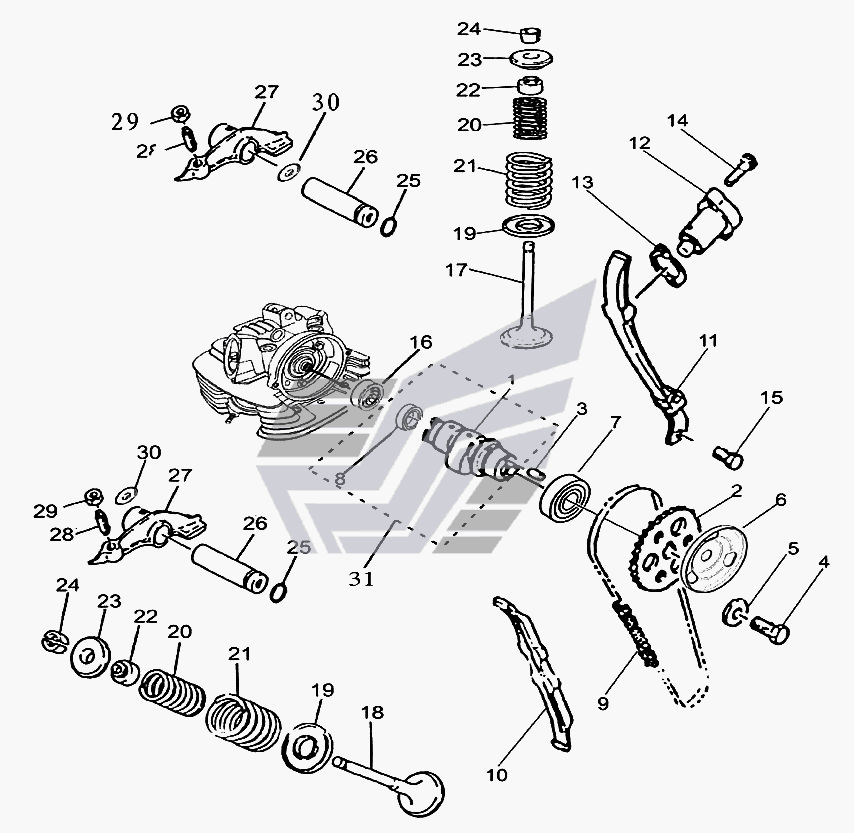

Механизм газораспределения Jianshe JS400 ATV-2. Каталог 2005г.

Механизм газораспределения (крышка цилиндра) Jianshe JS400 ATV-2 Механизм коленвала Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Распределительный вал

Заводской номер: F3-114201-0 Количество на модель: 1
F3-114201-0
1
2

Номер детали на чертеже:

2

Звездочка распределительного вала

Заводской номер: F3-100401-0 Количество на модель: 2
F3-100401-0
2
3

Номер детали на чертеже:

3

Шпонка

Заводской номер: FG-100001-0 Количество на модель: 2
FG-100001-0
2
4

Номер детали на чертеже:

4

Болт M10х1.25х25-ZN5.D GB/T5786-86

Заводской номер: [Болт M10х1.25х25-ZN5.D GB/T5786-86] Количество на модель: 2
[Болт M10х1.25х25-ZN5.D GB/T5786-86]
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: FG-100402-0 Количество на модель: 1
FG-100402-0
1
6

Номер детали на чертеже:

6

Диск

Заводской номер: F3-100402-0 Количество на модель: 1
F3-100402-0
1
7

Номер детали на чертеже:

7

Роликовый подшипник GB/T 276-94

Заводской номер: 6005-RS/C3 Количество на модель: 2
6005-RS/C3
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: F3-114001-0 Количество на модель: 2
F3-114001-0
2
9

Номер детали на чертеже:

9

Цепь распределительного вала

Заводской номер: F3-130000-0 Количество на модель: 2
F3-130000-0
2
10

Номер детали на чертеже:

10

Нижняя защитная пластина в сборе

Заводской номер: F3-140000-0 Количество на модель: 2
F3-140000-0
2
11

Номер детали на чертеже:

11

Верхняя защитная пластина в сборе

Заводской номер: F3-150000-0 Количество на модель: 1
F3-150000-0
1
12

Номер детали на чертеже:

12

Натяжитель цепи

Заводской номер: F3-120000-0 Количество на модель: 2
F3-120000-0
2
13

Номер детали на чертеже:

13

Прокладка натяжителя цепи

Заводской номер: F3-100801-0 Количество на модель: 2
F3-100801-0
2
14

Номер детали на чертеже:

14

Болт Q/JR YP80-2000

Заводской номер: 95026-06025 Количество на модель: 2
95026-06025
2
15

Номер детали на чертеже:

15

Болт Q/JR YP80-2000

Заводской номер: 95026-06014 Количество на модель: 1
95026-06014
1
16

Номер детали на чертеже:

16

Роликовый подшипник

Заводской номер: F3-113000-0 Количество на модель: 1
F3-113000-0
1
17

Номер детали на чертеже:

17

Впускной клапан

Заводской номер: F3-110304-0 Количество на модель: 1
F3-110304-0
1
18

Номер детали на чертеже:

18

Выпускной клапан

Заводской номер: F3-110303-0 Количество на модель: 1
F3-110303-0
1
19

Номер детали на чертеже:

19

Посадочная шайба пружины клапана

Заводской номер: F3-110306-0 Количество на модель: 1
F3-110306-0
1
20

Номер детали на чертеже:

20

Внутренняя пружина клапана

Заводской номер: F3-110701-0 Количество на модель: 1
F3-110701-0
1
21

Номер детали на чертеже:

21

Внешняя пружина клапана

Заводской номер: F3-110702-0 Количество на модель: 1
F3-110702-0
1
22

Номер детали на чертеже:

22

Уплотнительное кольцо

Заводской номер: F3-112000-0 Количество на модель: 1
F3-112000-0
1
23

Номер детали на чертеже:

23

Крышка пружины клапана

Заводской номер: F3-110301-0 Количество на модель: 1
F3-110301-0
1
24

Номер детали на чертеже:

24

Фиксатор клапана

Заводской номер: F3-110302-0 Количество на модель: 1
F3-110302-0
1
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: FG-110601-0 Количество на модель: 1
FG-110601-0
1
26

Номер детали на чертеже:

26

Вал коромысла

Заводской номер: F3-110001-0 Количество на модель: 3
F3-110001-0
3
27

Номер детали на чертеже:

27

Коромысло

Заводской номер: F3-110305-0 Количество на модель: 1
F3-110305-0
1
28

Номер детали на чертеже:

28

Регулировочный винт

Заводской номер: F3-110851-0 Количество на модель: 1
F3-110851-0
1
29

Номер детали на чертеже:

29

Стопорная гайка

Заводской номер: F3-110852-0 Количество на модель: 1
F3-110852-0
1
30

Номер детали на чертеже:

30

Пружинная шайба

Заводской номер: F3-110401-0 Количество на модель: 1
F3-110401-0
1
31

Номер детали на чертеже:

31

Узел распределительного вала

Заводской номер: F3-114000-0 Количество на модель: 1
F3-114000-0
1
