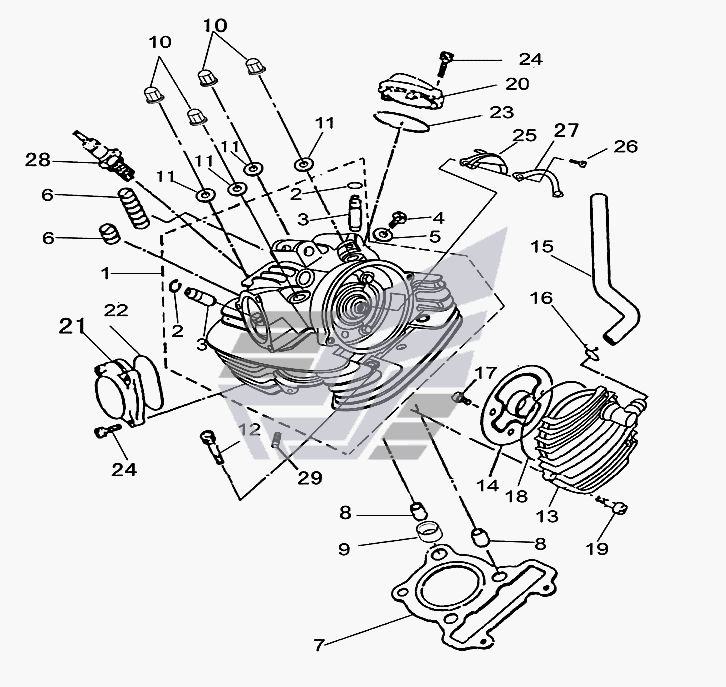

Механизм газораспределения (крышка цилиндра) Jianshe JS400 ATV-2. Каталог 2005г.

Декоративные наклейки и лейблы Jianshe JS400 ATV-2 Механизм газораспределения Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка цилиндра в сборе

Заводской номер: F3-111000-0 Количество на модель: 1
F3-111000-0
1
2

Номер детали на чертеже:

2

Стальное стопорное кольцо

Заводской номер: F3-111701-0 Количество на модель: 1
F3-111701-0
1
3

Номер детали на чертеже:

3

Направляющая трубка клапана

Заводской номер: F3-111751-0 Количество на модель: 1
F3-111751-0
1
4

Номер детали на чертеже:

4

Болт Q/JR YP80-2000

Заводской номер: 95026-06010 Количество на модель: 1
95026-06010
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: FB-100405-0 Количество на модель: 1
FB-100405-0
1
6

Номер детали на чертеже:

6

Заслонка

Заводской номер: F3-100604-0 Количество на модель: 1
F3-100604-0
1
7

Номер детали на чертеже:

7

Прокладка крышки цилиндра

Заводской номер: F3-102000-0 Количество на модель: 1
F3-102000-0
1
8

Номер детали на чертеже:

8

Направляющий штифт Q/JR YP96-2000

Заводской номер: 99510-14016 Количество на модель: 2
99510-14016
2
9

Номер детали на чертеже:

9

Уплотнительное кольцо

Заводской номер: F3-100603-0 Количество на модель: 1
F3-100603-0
1
10

Номер детали на чертеже:

10

Колпачковая гайка

Заводской номер: F3-101000-0 Количество на модель: 3
F3-101000-0
3
11

Номер детали на чертеже:

11

Шайба

Заводской номер: F3-100403-0 Количество на модель: 1
F3-100403-0
1
12

Номер детали на чертеже:

12

Винт M8х50-10.9-ZN5.D GB/T 70.1-85

Заводской номер: [Винт M8х50-10.9-ZN5.D GB/T 70.1-85] Количество на модель: 1
[Винт M8х50-10.9-ZN5.D GB/T 70.1-85]
1
13

Номер детали на чертеже:

13

Крышка

Заводской номер: F3-103000-0 Количество на модель: 1
F3-103000-0
1
14

Номер детали на чертеже:

14

Диск

Заводской номер: FG-102000-0 Количество на модель: 1
FG-102000-0
1
15

Номер детали на чертеже:

15

Воздухоотвод

Заводской номер: F3-100605-0 Количество на модель: 4
F3-100605-0
4
16

Номер детали на чертеже:

16

Скрепка

Заводской номер: FG-100701-0 Количество на модель: 1
FG-100701-0
1
17

Номер детали на чертеже:

17

Болт Q/JR YP80-2000

Заводской номер: 95026-06012 Количество на модель: 1
95026-06012
1
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: F3-100602-0 Количество на модель: 1
F3-100602-0
1
19

Номер детали на чертеже:

19

Винт M6х25-10.9-ZN5.D GB/T 70.1-85

Заводской номер: [Винт M6х25-10.9-ZN5.D GB/T 70.1-85] Количество на модель: 12
[Винт M6х25-10.9-ZN5.D GB/T 70.1-85]
12
20

Номер детали на чертеже:

20

Верхняя крышка клапана

Заводской номер: F3-100202-0 Количество на модель: 12
F3-100202-0
12
21

Номер детали на чертеже:

21

Нижняя крышка клапана

Заводской номер: F3-100201-0 Количество на модель: 1
F3-100201-0
1
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: FG-100601-0 Количество на модель: 1
FG-100601-0
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: F3-100601-0 Количество на модель: 4
F3-100601-0
4
24

Номер детали на чертеже:

24

Винт M6х16-10.9-ZN5.D GB/T 70.1-85

Заводской номер: [Винт M6х16-10.9-ZN5.D GB/T 70.1-85] Количество на модель: 1
[Винт M6х16-10.9-ZN5.D GB/T 70.1-85]
1
25

Номер детали на чертеже:

25

Прижимная пластина

Заводской номер: F3-110403-0 Количество на модель: 1
F3-110403-0
1
26

Номер детали на чертеже:

26

Винт M6х12-10.9-ZN5.D GB/T 5783-86

Заводской номер: [Винт M6х12-10.9-ZN5.D GB/T 5783-86] Количество на модель: 2
[Винт M6х12-10.9-ZN5.D GB/T 5783-86]
2
27

Номер детали на чертеже:

27

Стопорная шайба

Заводской номер: F3-110402-0 Количество на модель: 2
F3-110402-0
2
28

Номер детали на чертеже:

28

Свеча

Заводской номер: DR8EA Количество на модель: 4
DR8EA
4
29

Номер детали на чертеже:

29

Шпилька

Заводской номер: FB-110851-0 Количество на модель: 1
FB-110851-0
1
