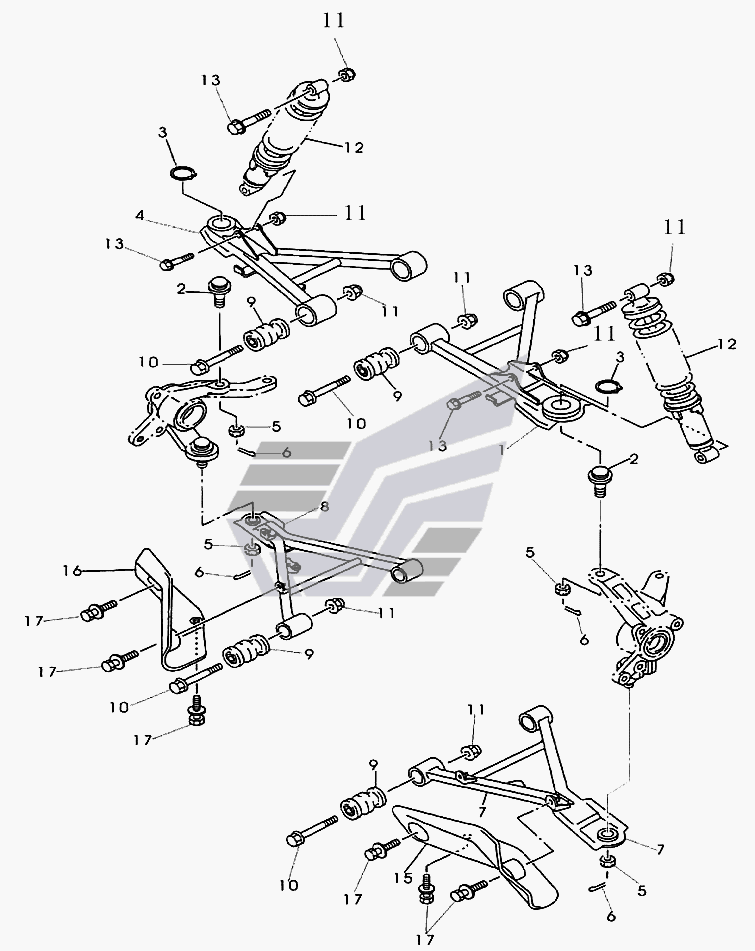

Передняя подвеска Jianshe JS400 ATV-2. Каталог 2005г.

Подножки Jianshe JS400 ATV-2 Задний амортизатор Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Левый верхний направляющий рычаг

Заводской номер: SSC3-211000-0 Количество на модель: 10
SSC3-211000-0
10
2

Номер детали на чертеже:

2

Шаровая опора

Заводской номер: SSC3-212000-0 Количество на модель: 2
SSC3-212000-0
2
3

Номер детали на чертеже:

3

Стопорное кольцо 32 GB/T894.1-86

Заводской номер: [Стопорное кольцо 32 GB/T894.1-86] Количество на модель: 6
[Стопорное кольцо 32 GB/T894.1-86]
6
4

Номер детали на чертеже:

4

Правый верхний направляющий рычаг

Заводской номер: SSC3-241000-0 Количество на модель: 1
SSC3-241000-0
1
5

Номер детали на чертеже:

5

Корончатая гайка GB/T9459-88

Заводской номер: [Корончатая гайка GB/T9459-88] Количество на модель: 2
[Корончатая гайка GB/T9459-88]
2
6

Номер детали на чертеже:

6

Шплинт 3,2х22 GB/T91-87

Заводской номер: [Шплинт 3,2х22 GB/T91-87] Количество на модель: 1
[Шплинт 3,2х22 GB/T91-87]
1
7

Номер детали на чертеже:

7

Левый нижний направляющий рычаг

Заводской номер: SSC3-231000-0 Количество на модель: 2
SSC3-231000-0
2
8

Номер детали на чертеже:

8

Правый нижний направляющий рычаг

Заводской номер: SSC3-261000-0 Количество на модель: 2
SSC3-261000-0
2
9

Номер детали на чертеже:

9

Втулка

Заводской номер: SSA3-212000-0 Количество на модель: 1
SSA3-212000-0
1
10

Номер детали на чертеже:

10

Болт М10х70 GB/T5787-86

Заводской номер: [Болт М10х70 GB/T5787-86] Количество на модель: 1
[Болт М10х70 GB/T5787-86]
1
11

Номер детали на чертеже:

11

Гайка М10 GB/T6184-86

Заводской номер: [Гайка М10 GB/T6184-86] Количество на модель: 1
[Гайка М10 GB/T6184-86]
1
12

Номер детали на чертеже:

12

Передний амортизатор

Заводской номер: SSC3-510000-0 Количество на модель: 4
SSC3-510000-0
4
13

Номер детали на чертеже:

13

Болт М10х50 GB/T5787-86

Заводской номер: [Болт М10х50 GB/T5787-86] Количество на модель: 3
[Болт М10х50 GB/T5787-86]
3
15

Номер детали на чертеже:

15

Левая передняя защитная пластина

Заводской номер: SSC0-000514-0 Количество на модель: 1
SSC0-000514-0
1
16

Номер детали на чертеже:

16

Правая передняя защитная пластина

Заводской номер: SSC0-000515-0 Количество на модель: 12
SSC0-000515-0
12
17

Номер детали на чертеже:

17

Болт СМ6х20 Q/JR YP1-1992

Заводской номер: [Болт СМ6х20 Q/JR YP1-1992] Количество на модель: 16
[Болт СМ6х20 Q/JR YP1-1992]
16
