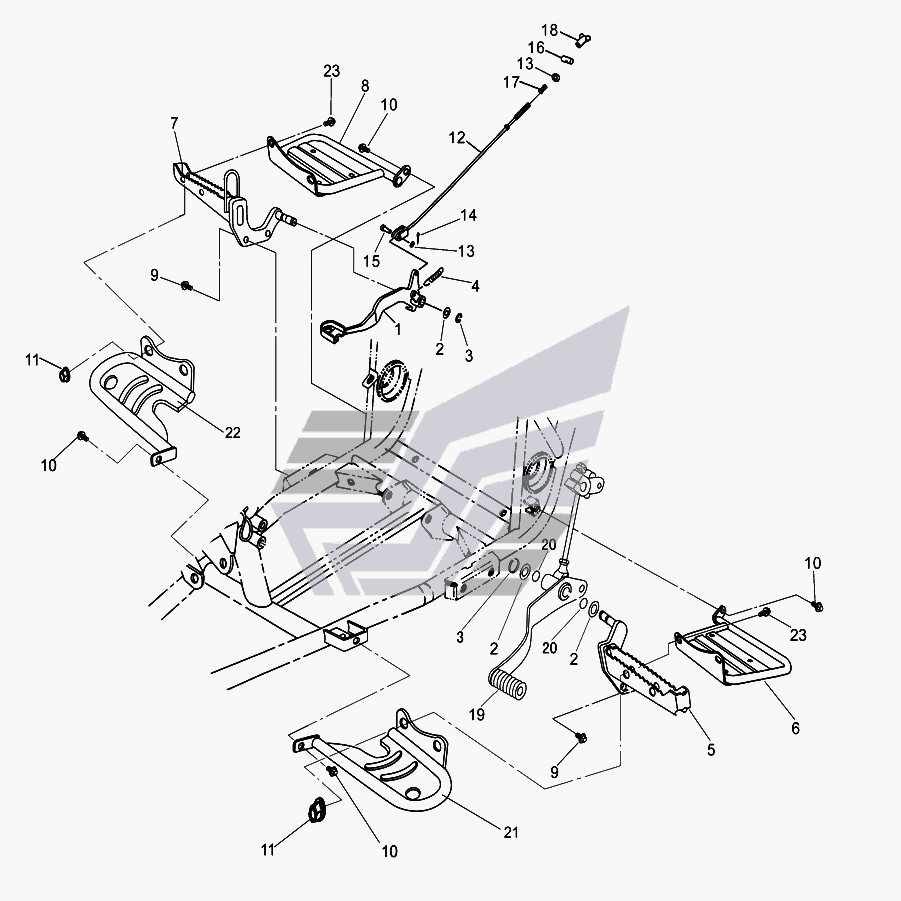

Подножки Jianshe JS400 ATV-2. Каталог 2005г.

Рама Jianshe JS400 ATV-2 Передняя подвеска Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Педаль заднего тормоза

Заводской номер: SSC4-331000-0 Количество на модель: 1
SSC4-331000-0
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: SSC0-000401-0 Количество на модель: 1
SSC0-000401-0
1
3

Номер детали на чертеже:

3

Фиксирующее кольцо 12 GB/T896-86

Заводской номер: [Фиксирующее кольцо 12 GB/T896-86] Количество на модель: 1
[Фиксирующее кольцо 12 GB/T896-86]
1
4

Номер детали на чертеже:

4

Возвратная пружина педали заднего тормоза

Заводской номер: SSC0-000701-0 Количество на модель: 2
SSC0-000701-0
2
5

Номер детали на чертеже:

5

Сварная опора левой подножки

Заводской номер: SSC3-661000-0 Количество на модель: 1
SSC3-661000-0
1
6

Номер детали на чертеже:

6

Сварная скоба левой подножки

Заводской номер: SSC3-672000-0 Количество на модель: 1
SSC3-672000-0
1
7

Номер детали на чертеже:

7

Сварная опора правой подножки

Заводской номер: SSC3-671000-0 Количество на модель: 2
SSC3-671000-0
2
8

Номер детали на чертеже:

8

Сварная скоба правой подножки

Заводской номер: SSC3-662000-0 Количество на модель: 1
SSC3-662000-0
1
9

Номер детали на чертеже:

9

Болт M10х1.25х22 Q/JR YP33-1992

Заводской номер: [Болт M10х1.25х22 Q/JR YP33-1992] Количество на модель: 1
[Болт M10х1.25х22 Q/JR YP33-1992]
1
10

Номер детали на чертеже:

10

Болт М8х16 GB/T5787-86

Заводской номер: [Болт М8х16 GB/T5787-86] Количество на модель: 2
[Болт М8х16 GB/T5787-86]
2
11

Номер детали на чертеже:

11

Гайка М8 GB/T6177-86

Заводской номер: [Гайка М8 GB/T6177-86] Количество на модель: 1
[Гайка М8 GB/T6177-86]
1
12

Номер детали на чертеже:

12

Тяга заднего тормоза

Заводской номер: SSC4-332000-0 Количество на модель: 1
SSC4-332000-0
1
13

Номер детали на чертеже:

13

Прокладка 6 GB/T96-86

Заводской номер: [Прокладка 6 GB/T96-86] Количество на модель: 1
[Прокладка 6 GB/T96-86]
1
14

Номер детали на чертеже:

14

Шплинт 2х14 GB/T91-2000

Заводской номер: [Шплинт 2х14 GB/T91-2000] Количество на модель: 1
[Шплинт 2х14 GB/T91-2000]
1
15

Номер детали на чертеже:

15

Ось тяги

Заводской номер: SSA0-000004-0 Количество на модель: 2
SSA0-000004-0
2
16

Номер детали на чертеже:

16

Бобышка

Заводской номер: CY80.00-10 Количество на модель: 2
CY80.00-10
2
17

Номер детали на чертеже:

17

Пружина

Заводской номер: JS125.00-26 Количество на модель: 1
JS125.00-26
1
18

Номер детали на чертеже:

18

Регулировочная гайка

Заводской номер: SSA0-000201-0 Количество на модель: 2
SSA0-000201-0
2
19

Номер детали на чертеже:

19

Педаль переключения скоростей

Заводской номер: SSC3-680000-0 Количество на модель: 1
SSC3-680000-0
1
20

Номер детали на чертеже:

20

Кольцо 15х2,65 GB/T3452.1-92

Заводской номер: [Кольцо 15х2,65 GB/T3452.1-92] Количество на модель: 1
[Кольцо 15х2,65 GB/T3452.1-92]
1
21

Номер детали на чертеже:

21

Пластина левой подножки

Заводской номер: SSC3-690000-1 Количество на модель: 2
SSC3-690000-1
2
22

Номер детали на чертеже:

22

Пластина правой подножки

Заводской номер: SSC3-700000-1 Количество на модель: 2
SSC3-700000-1
2
23

Номер детали на чертеже:

23

Болт М8х45 GB/T5787-86

Заводской номер: [Болт М8х45 GB/T5787-86] Количество на модель: 1
[Болт М8х45 GB/T5787-86]
1
