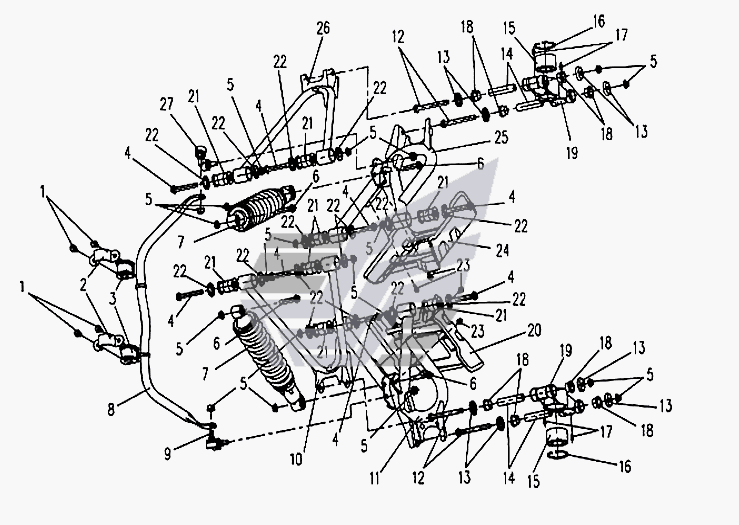

Задняя подвеска ATV-CF500-A. Каталог 2008г.

Передняя подвеска ATV-CF500-A Передние колеса в сборе ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8х14 GB5789

Заводской номер: [Болт М8х14 GB5789] Количество на модель: 4
[Болт М8х14 GB5789]
4
2

Номер детали на чертеже:

2

Скоба

Заводской номер: 901-06.00.02 Количество на модель: 2
901-06.00.02
2
3

Номер детали на чертеже:

3

Резиновая поддержка

Заводской номер: 901-06.00.03 Количество на модель: 2
901-06.00.03
2
4

Номер детали на чертеже:

4

Болт М10х1,25х70 GB5789

Заводской номер: [Болт М10х1,25х70 GB5789] Количество на модель: 8
[Болт М10х1,25х70 GB5789]
8
5

Номер детали на чертеже:

5

Гайка М10х1,25 GB6187

Заводской номер: [Гайка М10х1,25 GB6187] Количество на модель: 20
[Гайка М10х1,25 GB6187]
20
6

Номер детали на чертеже:

6

Болт М10х1,25х50 GB5789

Заводской номер: [Болт М10х1,25х50 GB5789] Количество на модель: 4
[Болт М10х1,25х50 GB5789]
4
7

Номер детали на чертеже:

7

Задний амортизатор

Заводской номер: 901-06.06.00 Количество на модель: 2
901-06.06.00
2
8

Номер детали на чертеже:

8

Стабилизатор

Заводской номер: 901-06.05.00 Количество на модель: 1
901-06.05.00
1
9

Номер детали на чертеже:

9

Шаровая опора (левая)

Заводской номер: 901-06.07.00 Количество на модель: 1
901-06.07.00
1
10

Номер детали на чертеже:

10

Левый задний рычаг (верхний)

Заводской номер: 901-06.03.00 Количество на модель: 1
901-06.03.00
1
11

Номер детали на чертеже:

11

Левый задний рычаг (нижний)

Заводской номер: 901-06.04.00 Количество на модель: 1
901-06.04.00
1
12

Номер детали на чертеже:

12

Болт М10х1,25х100 GB5789

Заводской номер: [Болт М10х1,25х100 GB5789] Количество на модель: 4
[Болт М10х1,25х100 GB5789]
4
13

Номер детали на чертеже:

13

Пылезащитный колпачок

Заводской номер: 901-06.09.00 Количество на модель: 8
901-06.09.00
8
14

Номер детали на чертеже:

14

Центральная распорка

Заводской номер: 901-06.00.05 Количество на модель: 4
901-06.00.05
4
15

Номер детали на чертеже:

15

Подшипниковый узел

Заводской номер: DAC3055W Количество на модель: 2
DAC3055W
2
16

Номер детали на чертеже:

16

Стопорное кольцо

Заводской номер: [Стопорное кольцо] Количество на модель: 2
[Стопорное кольцо]
2
17

Номер детали на чертеже:

17

Заглушки отверстий для смазки GB1152 M6

Заводской номер: [Заглушки отверстий для смазки GB1152 M6] Количество на модель: 4
[Заглушки отверстий для смазки GB1152 M6]
4
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 901-06.00.04 Количество на модель: 8
901-06.00.04
8
19

Номер детали на чертеже:

19

Кронштейн вала заднего колеса

Заводской номер: 901-06.00.01 Количество на модель: 2
901-06.00.01
2
20

Номер детали на чертеже:

20

Задняя подвесная защита (левая)

Заводской номер: 901-04.00.19 Количество на модель: 1
901-04.00.19
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 901-05.05.00 Количество на модель: 8
901-05.05.00
8
22

Номер детали на чертеже:

22

Колпачок втулки

Заводской номер: 901-05.00.03 Количество на модель: 16
901-05.00.03
16
23

Номер детали на чертеже:

23

Болт М6х12 GB5789

Заводской номер: [Болт М6х12 GB5789] Количество на модель: 4
[Болт М6х12 GB5789]
4
24

Номер детали на чертеже:

24

Задняя подвесная защита (правая)

Заводской номер: 901-04.00.20 Количество на модель: 1
901-04.00.20
1
25

Номер детали на чертеже:

25

Правый задний рычаг (нижний)

Заводской номер: 901-06.02.00 Количество на модель: 1
901-06.02.00
1
26

Номер детали на чертеже:

26

Правый задний рычаг (верхний)

Заводской номер: 901-06.01.00 Количество на модель: 1
901-06.01.00
1
27

Номер детали на чертеже:

27

Шаровая опора (правая)

Заводской номер: 901-06.08.00 Количество на модель: 1
901-06.08.00
1
