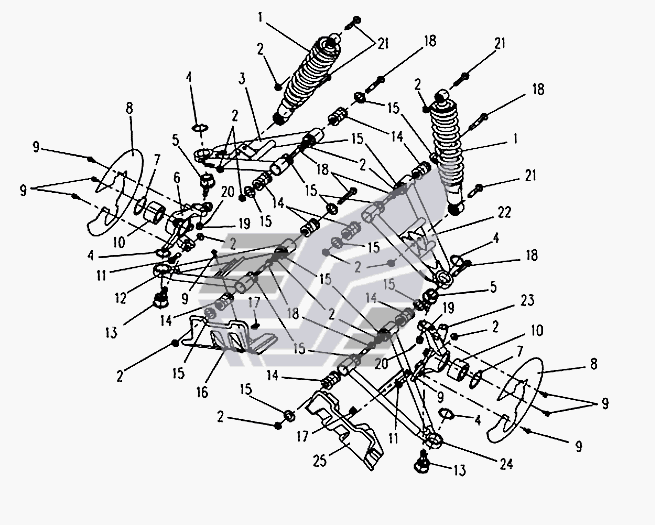

Передняя подвеска ATV-CF500-A. Каталог 2008г.

Стойка, бампер ATV-CF500-A Задняя подвеска ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передний амортизатор

Заводской номер: 901-05.06.00 Количество на модель: 2
901-05.06.00
2
2

Номер детали на чертеже:

2

Гайка М10х1,25 GB6187

Заводской номер: [Гайка М10х1,25 GB6187] Количество на модель: 14
[Гайка М10х1,25 GB6187]
14
3

Номер детали на чертеже:

3

Передний правый рычаг (верхний)

Заводской номер: 901-05.01.00 Количество на модель: 1
901-05.01.00
1
4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: [Стопорное кольцо] Количество на модель: 4
[Стопорное кольцо]
4
5

Номер детали на чертеже:

5

Верхняя шаровая опора

Заводской номер: 901-05.07.00 Количество на модель: 2
901-05.07.00
2
6

Номер детали на чертеже:

6

Рулевой шарнир правый

Заводской номер: 901-05.00.01 Количество на модель: 1
901-05.00.01
1
8

Номер детали на чертеже:

8

Защита тормозного диска

Заводской номер: 901-03.00.08 Количество на модель: 2
901-03.00.08
2
9

Номер детали на чертеже:

9

Болт М6х12 GB5789

Заводской номер: [Болт М6х12 GB5789] Количество на модель: 8
[Болт М6х12 GB5789]
8
10

Номер детали на чертеже:

10

Подшипниковый узел

Заводской номер: DAC3055W Количество на модель: 2
DAC3055W
2
11

Номер детали на чертеже:

11

Болт М10х1,25х40 GB5789

Заводской номер: [Болт М10х1,25х40 GB5789] Количество на модель: 2
[Болт М10х1,25х40 GB5789]
2
12

Номер детали на чертеже:

12

Передний правый рычаг (нижний)

Заводской номер: 901-05.02.00 Количество на модель: 1
901-05.02.00
1
13

Номер детали на чертеже:

13

Нижняя шаровая опора

Заводской номер: 901-05.08.00 Количество на модель: 2
901-05.08.00
2
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 901-05.05.00 Количество на модель: 8
901-05.05.00
8
15

Номер детали на чертеже:

15

Колпачок втулки

Заводской номер: 901-05.00.03 Количество на модель: 16
901-05.00.03
16
16

Номер детали на чертеже:

16

Передняя защита (правая)

Заводской номер: 901-04.00.22 Количество на модель: 1
901-04.00.22
1
17

Номер детали на чертеже:

17

Гайка М6

Заводской номер: 803-04.08.00 Количество на модель: 2
803-04.08.00
2
18

Номер детали на чертеже:

18

Болт М10х1,25х70 GB5789

Заводской номер: [Болт М10х1,25х70 GB5789] Количество на модель: 8
[Болт М10х1,25х70 GB5789]
8
19

Номер детали на чертеже:

19

Корончатая гайка GB9457 M10х1.25

Заводской номер: [Корончатая гайка GB9457 M10х1.25] Количество на модель: 2
[Корончатая гайка GB9457 M10х1.25]
2
20

Номер детали на чертеже:

20

Шплинт 2х16 GB91

Заводской номер: [Шплинт 2х16 GB91] Количество на модель: 2
[Шплинт 2х16 GB91]
2
21

Номер детали на чертеже:

21

Болт М10х1,25х50 GB5789

Заводской номер: [Болт М10х1,25х50 GB5789] Количество на модель: 4
[Болт М10х1,25х50 GB5789]
4
22

Номер детали на чертеже:

22

Передний левый рычаг (верхний)

Заводской номер: 901-05.03.00 Количество на модель: 1
901-05.03.00
1
23

Номер детали на чертеже:

23

Рулевой шарнир левый

Заводской номер: 901-05.00.02 Количество на модель: 1
901-05.00.02
1
24

Номер детали на чертеже:

24

Передний левый рычаг (нижний)

Заводской номер: 901-05.04.00 Количество на модель: 1
901-05.04.00
1
25

Номер детали на чертеже:

25

Передняя защита (левая)

Заводской номер: 901-04.00.21 Количество на модель: 1
901-04.00.21
1
