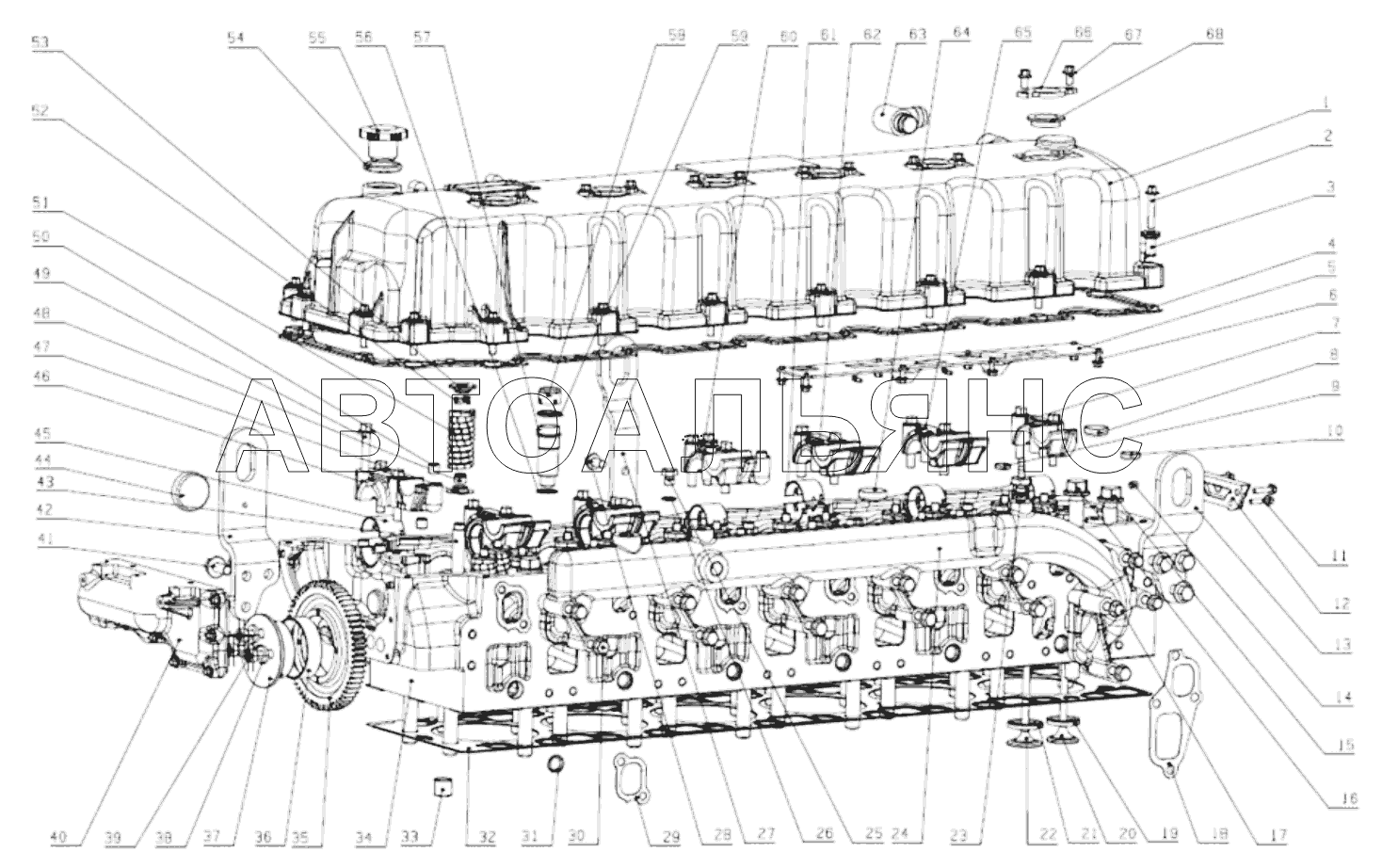

К4С00-1003000/01 Cylinder Head and Valve Cover Assembly;Головка блока цилиндров и крышка клапанов в сборе YC6K440N-50. Каталог 2013г.

K4B00-1002000/01 Cylinder Block Assembly;Блок цилиндров в сборе YC6K440N-50 K4B00-1004000/02 Piston and Connecting Rod Assembly;Поршень с шатуном в сборе YC6K440N-50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка клапанов

Заводской номер: K1A00-1003205 Количество на модель: 1

K1A00-1003205

1

2

Номер детали на чертеже:

2

Болт M8x45

Заводской номер: Q1840845 Количество на модель: 19

Q1840845

19

3

Номер детали на чертеже:

3

Втулка болта крышки клапанов

Заводской номер: K6000-10032C0B Количество на модель: 19

K6000-10032C0B

19

4

Номер детали на чертеже:

4

Прокладка крышки клапанов

Заводской номер: K1A00-1003201 Количество на модель: 1

K1A00-1003201

1

5

Номер детали на чертеже:

5

Крышка в сборе

Заводской номер: K1A00-1003270 Количество на модель: 1

K1A00-1003270

1

6

Номер детали на чертеже:

6

Болт M6x16

Заводской номер: Q1840616 Количество на модель: 8

Q1840616

8

7

Номер детали на чертеже:

7

Крышка подшипника распределительного вала

Заводской номер: K6000-100317F Количество на модель: 1

K6000-100317F

1

8

Номер детали на чертеже:

8

Прокладка 30

Заводской номер: YC7-30 Количество на модель: 1

YC7-30

1

9

Номер детали на чертеже:

9

Заглушка

Заводской номер: YC7-20 Количество на модель: 6

YC7-20

6

10

Номер детали на чертеже:

10

Заглушка

Заводской номер: YC7-24 Количество на модель: 6

YC7-24

6

11

Номер детали на чертеже:

11

Болт

Заводской номер: Q1840625 Количество на модель: 11

Q1840625

11

12

Номер детали на чертеже:

12

Передняя крышка

Заводской номер: K6000-1003135 Количество на модель: 1

K6000-1003135

1

13

Номер детали на чертеже:

13

Передний рым-болт

Заводской номер: K6100-1003122 Количество на модель: 1

K6100-1003122

1

14

Номер детали на чертеже:

14

Штифт

Заводской номер: GB/T879.2-0810 Количество на модель: 4

GB/T879.2-0810

4

15

Номер детали на чертеже:

15

Короткий болт головки блока цилиндров

Заводской номер: K6000-1003003 Количество на модель: 20

K6000-1003003

20

16

Номер детали на чертеже:

16

Длинный болт головки блока цилиндров

Заводской номер: K6000-1003002 Количество на модель:

K6000-1003002

17

Номер детали на чертеже:

17

Болт

Заводской номер: Q1841090TF2 Количество на модель: 3

Q1841090TF2

3

18

Номер детали на чертеже:

18

Прокладка подводящей водяной трубки

Заводской номер: K6000-1003503A Количество на модель:

K6000-1003503A

19

Номер детали на чертеже:

19

Седло выпускного клапана

Заводской номер: K1A00-1003174A Количество на модель: 12

K1A00-1003174A

12

20

Номер детали на чертеже:

20

Выпускной клапан

Заводской номер: K1A00-1003103SF1 Количество на модель: 12

K1A00-1003103SF1

12

21

Номер детали на чертеже:

21

Седло впускного клапана

Заводской номер: K1A00-1003173A Количество на модель: 12

K1A00-1003173A

12

22

Номер детали на чертеже:

22

Впускной клапан

Заводской номер: K1A00-1003111SF1 Количество на модель: 12

K1A00-1003111SF1

12

23

Номер детали на чертеже:

23

Разъем сапуна

Заводской номер: K6000-1303017A Количество на модель: 1

K6000-1303017A

1

24

Номер детали на чертеже:

24

Водяная подводящая труба

Заводской номер: K6000-1003501B Количество на модель: 1

K6000-1003501B

1

25

Номер детали на чертеже:

25

Винтовая пробка

Заводской номер: Q/YC198-12 Количество на модель: 1

Q/YC198-12

1

26

Номер детали на чертеже:

26

Комбинированная уплотнительная шайба 12

Заводской номер: Q/YC149-12 Количество на модель: 2

Q/YC149-12

2

27

Номер детали на чертеже:

27

Рым-болт

Заводской номер: K6000-1003123A Количество на модель: 1

K6000-1003123A

1

28

Номер детали на чертеже:

28

Болт M10x20

Заводской номер: Q1841020TF2 Количество на модель: 2

Q1841020TF2

2

29

Номер детали на чертеже:

29

Прокладка подводящей водяной трубки

Заводской номер: K6000-1003502A Количество на модель: 5

K6000-1003502A

5

30

Номер детали на чертеже:

30

Болт M10x70

Заводской номер: Q1841070TF2 Количество на модель: 11

Q1841070TF2

11

31

Номер детали на чертеже:

31

Заглушка

Заводской номер: YC7-22 Количество на модель: 6

YC7-22

6

32

Номер детали на чертеже:

32

Прокладка головки блока цилиндров

Заводской номер: K6000-1003001A-W1 Количество на модель: 1

K6000-1003001A-W1

1

33

Номер детали на чертеже:

33

Штифт крепления головки блока цилиндров

Заводской номер: K6000-1003114 Количество на модель: 2

K6000-1003114

2

34

Номер детали на чертеже:

34

Головка блока цилиндров

Заводской номер: K1A00-1003171S12 Количество на модель: 1

K1A00-1003171S12

1

35

Номер детали на чертеже:

35

Промежуточная шестерня вала распределительного

Заводской номер: K6000-1002K41 Количество на модель:

K6000-1002K41

36

Номер детали на чертеже:

36

Втулка промежуточной шестерни вала распределительного

Заводской номер: K6000-1002K42 Количество на модель:

K6000-1002K42

37

Номер детали на чертеже:

37

Ось промежуточной шестерни вала распределительного

Заводской номер: K6000-1002K01A Количество на модель:

K6000-1002K01A

38

Номер детали на чертеже:

38

Шайба

Заводской номер: K6000-1002265 Количество на модель: 3

K6000-1002265

3

39

Номер детали на чертеже:

39

Винт

Заводской номер: Q218B1045TF2 Количество на модель:

Q218B1045TF2

40

Номер детали на чертеже:

40

Задняя крышка

Заводской номер: K6100-1003136B Количество на модель: 1

K6100-1003136B

1

41

Номер детали на чертеже:

41

Болт M12x25

Заводской номер: Q1841225TF2 Количество на модель: 6

Q1841225TF2

6

42

Номер детали на чертеже:

42

Задний рым-болт

Заводской номер: K6100-1003123 Количество на модель: 1

K6100-1003123

1

43

Номер детали на чертеже:

43

Направляющая клапана

Заводской номер: K6000-1003172A Количество на модель: 24

K6000-1003172A

24

44

Номер детали на чертеже:

44

Заглушка

Заводской номер: YC7-50 Количество на модель: 6

YC7-50

6

45

Номер детали на чертеже:

45

Корпус упорного подшипника вала распределительного

Заводской номер: K6000-1003113A Количество на модель: 2

K6000-1003113A

2

46

Номер детали на чертеже:

46

Крышка подшипника вала распределительного

Заводской номер: K6000-100317KA Количество на модель: 1

K6000-100317KA

1

47

Номер детали на чертеже:

47

Седло нижней пружины клапана

Заводской номер: K6000-1003161 Количество на модель: 24

K6000-1003161

24

48

Номер детали на чертеже:

48

Уплотнение штока клапана

Заводской номер: K6000-1003105 Количество на модель: 24

K6000-1003105

24

49

Номер детали на чертеже:

49

Болт M10x55

Заводской номер: Q1841055TF2 Количество на модель: 16

Q1841055TF2

16

50

Номер детали на чертеже:

50

Штифт крепления

Заводской номер: K6000-100317L Количество на модель: 18

K6000-100317L

18

51

Номер детали на чертеже:

51

Пружина клапана

Заводской номер: K6000-1003106 Количество на модель: 24

K6000-1003106

24

52

Номер детали на чертеже:

52

Шпонка запорная клапана

Заводской номер: K6000-1003109 Количество на модель: 48

K6000-1003109

48

53

Номер детали на чертеже:

53

Седло верхней пружины клапана

Заводской номер: K6000-1003116 Количество на модель: 24

K6000-1003116

24

54

Номер детали на чертеже:

54

Уплотнительное кольцо

Заводской номер: 150-1003043C Количество на модель: 1

150-1003043C

1

55

Номер детали на чертеже:

55

Крышка маслозаливной горловины

Заводской номер: 150-1003041F Количество на модель: 1

150-1003041F

1

56

Номер детали на чертеже:

56

Шайба

Заводской номер: K1A00-100317BS3 Количество на модель: 6

K1A00-100317BS3

6

57

Номер детали на чертеже:

57

Втулка топливного инжектора

Заводской номер: K1A00-1003176S8 Количество на модель: 6

K1A00-1003176S8

6

58

Номер детали на чертеже:

58

Резьбовая втулка

Заводской номер: K1A00-100317AS3 Количество на модель: 6

K1A00-100317AS3

6

59

Номер детали на чертеже:

59

Уплотнительное кольцо 2.65x25.8

Заводской номер: YC208-B02580F1 Количество на модель: 12

YC208-B02580F1

12

60

Номер детали на чертеже:

60

Крышка подшипника вала распределительного

Заводской номер: K6000-100317J Количество на модель:

K6000-100317J

61

Номер детали на чертеже:

61

Крышка подшипника вала распределительного

Заводской номер: K6000-1003115 Количество на модель: 12

K6000-1003115

12

62

Номер детали на чертеже:

62

Крышка подшипника вала распределительного

Заводской номер: K6000-100317H Количество на модель: 2

K6000-100317H

2

63

Номер детали на чертеже:

63

Сапун воздушной трубки

Заводской номер: K6000-1014060 Количество на модель: 1

K6000-1014060

1

64

Номер детали на чертеже:

64

Заглушка

Заводской номер: YC7-35 Количество на модель: 6

YC7-35

6

65

Номер детали на чертеже:

65

Крышка подшипника вала распределительного

Заводской номер: K6000-100317G Количество на модель: 2

K6000-100317G

2

66

Номер детали на чертеже:

66

Шайба

Заводской номер: LN100-1003204 Количество на модель: 6

LN100-1003204

6

67

Номер детали на чертеже:

67

Болт M8x15

Заводской номер: Q1840815 Количество на модель: 12

Q1840815

12

68

Номер детали на чертеже:

68

Уплотнительное кольцо

Заводской номер: LN100-1003202A Количество на модель: 6

LN100-1003202A

6
