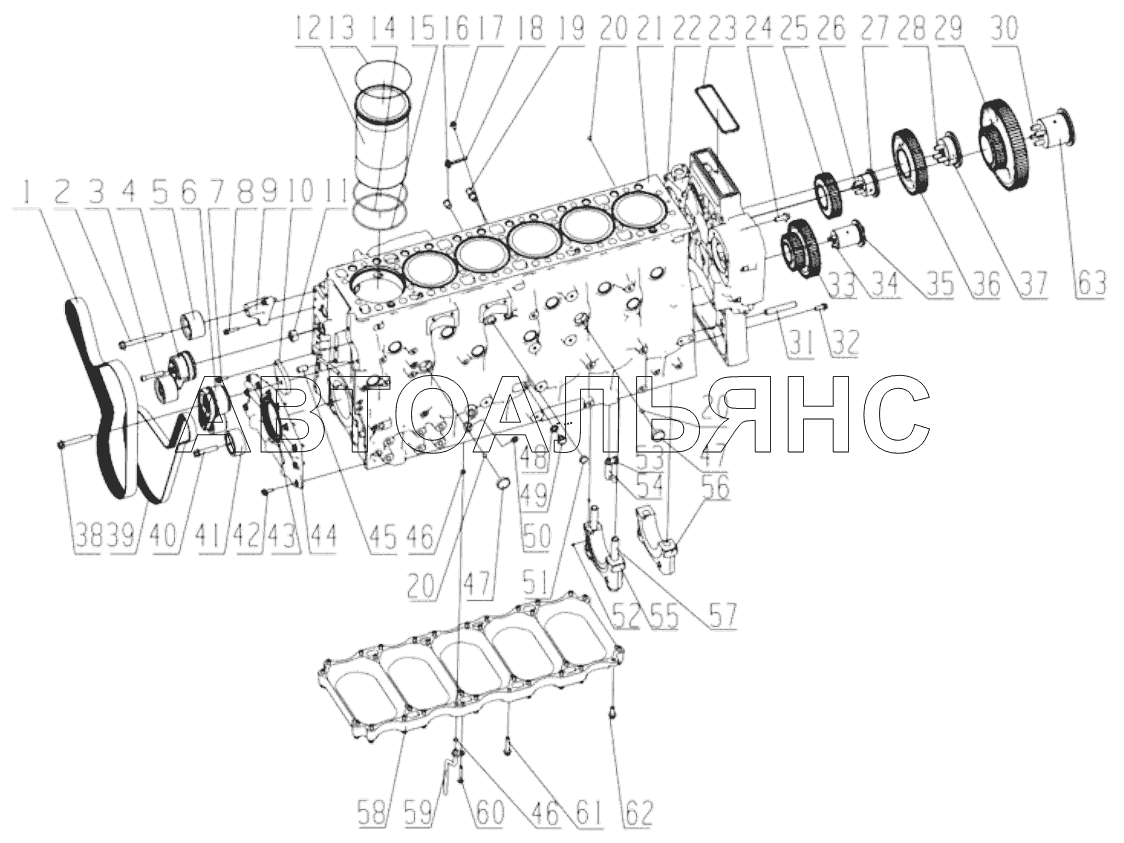

K4B00-1002000/01 Cylinder Block Assembly;Блок цилиндров в сборе YC6K440N-50. Каталог 2013г.

К4С00-1003000/01 Cylinder Head and Valve Cover Assembly;Головка блока цилиндров и крышка клапанов в сборе YC6K440N-50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

63

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Ремень вентилятора

Заводской номер: K6000-1308103 Количество на модель: 1

K6000-1308103

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: Q18412120TF2 Количество на модель: 1

Q18412120TF2

1

3

Номер детали на чертеже:

3

Винт

Заводской номер: Q218B1060TF2 Количество на модель: 1

Q218B1060TF2

1

4

Номер детали на чертеже:

4

Натяжное устройство ремня водяного насоса

Заводской номер: K6000-1307060B Количество на модель:

K6000-1307060B

5

Номер детали на чертеже:

5

Вспомогательный привод

Заводской номер: K6000-1002470A Количество на модель: 1

K6000-1002470A

1

6

Номер детали на чертеже:

6

Натяжное устройство ремня

Заводской номер: K6000-1002480 Количество на модель: 1

K6000-1002480

1

7

Номер детали на чертеже:

7

Болт M8x25

Заводской номер: Q1840825TF2 Количество на модель: 1

Q1840825TF2

1

8

Номер детали на чертеже:

8

Болт M8x35

Заводской номер: Q1840835TF2 Количество на модель: 2

Q1840835TF2

2

9

Номер детали на чертеже:

9

Кронштейн натяжного устройства

Заводской номер: K6000-1002464B Количество на модель:

K6000-1002464B

10

Номер детали на чертеже:

10

Переходник натяжного устройства

Заводской номер: K6000-1307062 Количество на модель:

K6000-1307062

11

Номер детали на чертеже:

11

Внутренняя шестигранная перамидальная винтовая пробка NPT 1

Заводской номер: Q61910 Количество на модель: 2

Q61910

2

12

Номер детали на чертеже:

12

Гильза цилиндра

Заводской номер: K6000-1002106A-W1 Количество на модель: 6

K6000-1002106A-W1

6

13

Номер детали на чертеже:

13

Уплотнительное кольцо гильзы

Заводской номер: K6000-1002132 Количество на модель: 6

K6000-1002132

6

14

Номер детали на чертеже:

14

Уплотнительное кольцо гильзы

Заводской номер: K6000-1002107 Количество на модель: 6

K6000-1002107

6

15

Номер детали на чертеже:

15

Уплотнительное кольцо гильзы

Заводской номер: K6000-1002108 Количество на модель: 6

K6000-1002108

6

16

Номер детали на чертеже:

16

Пробка NPT3/8

Заводской номер: Q618B03 Количество на модель: 1

Q618B03

1

17

Номер детали на чертеже:

17

Болт

Заводской номер: Q1840812 Количество на модель: 2

Q1840812

2

18

Номер детали на чертеже:

18

Обшивочный лист

Заводской номер: M1000-1002162 Количество на модель: 1

M1000-1002162

1

19

Номер детали на чертеже:

19

Соединитель

Заводской номер: 151-1307017Л Количество на модель: 1

151-1307017Л

1

20

Номер детали на чертеже:

20

Стальной шарик

Заводской номер: GB/T308-11G60b Количество на модель: 3

GB/T308-11G60b

3

21

Номер детали на чертеже:

21

Блок цилиндров

Заводской номер: K6000-1002114K Количество на модель: 1

K6000-1002114K

1

22

Номер детали на чертеже:

22

Картер агрегатов

Заводской номер: К1A00-1002201 Количество на модель: 1

К1A00-1002201

1

23

Номер детали на чертеже:

23

Прокладка картера агрегатов

Заводской номер: K6000-1002202B Количество на модель: 1

K6000-1002202B

1

24

Номер детали на чертеже:

24

Болт М12х30

Заводской номер: Q1841230TF2 Количество на модель: 1

Q1841230TF2

1

25

Номер детали на чертеже:

25

Шестерня привода компрессора

Заводской номер: K6000-1002940 Количество на модель: 1

K6000-1002940

1

26

Номер детали на чертеже:

26

Болт M10x50

Заводской номер: Q1841050TF2 Количество на модель: 3

Q1841050TF2

3

27

Номер детали на чертеже:

27

Ось шестерни привода компрессора

Заводской номер: K6000-1002904 Количество на модель: 1

K6000-1002904

1

28

Номер детали на чертеже:

28

Болт М12х50

Заводской номер: Q1841250TF2 Количество на модель: 3

Q1841250TF2

3

29

Номер детали на чертеже:

29

Большая промежуточная шестерня

Заводской номер: K6000-1002350A Количество на модель: 1

K6000-1002350A

1

30

Номер детали на чертеже:

30

Болт M12x100

Заводской номер: Q18412100TF2 Количество на модель: 4

Q18412100TF2

4

31

Номер детали на чертеже:

31

Штифт

Заводской номер: YC24-1695 Количество на модель: 2

YC24-1695

2

32

Номер детали на чертеже:

32

Болт М10х25

Заводской номер: Q1841025TF2 Количество на модель: 9

Q1841025TF2

9

33

Номер детали на чертеже:

33

Шестерня привода топливного насоса

Заводской номер: К6000-1002G40A Количество на модель: 1

К6000-1002G40A

1

34

Номер детали на чертеже:

34

Болт

Заводской номер: Q1841090TF2 Количество на модель: 3

Q1841090TF2

3

35

Номер детали на чертеже:

35

Ось шестерни привода топливного насоса

Заводской номер: К6000-1002G01 Количество на модель: 1

К6000-1002G01

1

36

Номер детали на чертеже:

36

Средняя промежуточная шестерня

Заводской номер: К6000-1002F40 Количество на модель: 1

К6000-1002F40

1

37

Номер детали на чертеже:

37

Ось средней промежуточной шестерни

Заводской номер: К6000-1002F01 Количество на модель: 1

К6000-1002F01

1

38

Номер детали на чертеже:

38

Болт

Заводской номер: Q1841290TF2 Количество на модель: 1

Q1841290TF2

1

39

Номер детали на чертеже:

39

Ремень генератора

Заводской номер: К6500-3701001 Количество на модель: 1

К6500-3701001

1

40

Номер детали на чертеже:

40

Bolt

Заводской номер: Q1841260TF2 Количество на модель: 1

Q1841260TF2

1

41

Номер детали на чертеже:

41

Вспомогательный натяжной привод

Заводской номер: К6000-1002460 Количество на модель: 1

К6000-1002460

1

43

Номер детали на чертеже:

43

Передняя манжета коленчатого вала

Заводской номер: К6000-1002208 Количество на модель: 1

К6000-1002208

1

44

Номер детали на чертеже:

44

Крышка манжеты коленчатого вала

Заводской номер: К6000-1002505 Количество на модель: 1

К6000-1002505

1

45

Номер детали на чертеже:

45

Штифт

Заводской номер: YC24-1630 Количество на модель: 2

YC24-1630

2

46

Номер детали на чертеже:

46

Кольцевая прокладка

Заводской номер: YC208-A01060F Количество на модель: 2

YC208-A01060F

2

47

Номер детали на чертеже:

47

Шарообразная пластинчатая пробка

Заводской номер: YC7-38 Количество на модель: 23

YC7-38

23

48

Номер детали на чертеже:

48

Уплотнительное кольцо d16

Заводской номер: Q/YC149-16 Количество на модель: 1

Q/YC149-16

1

49

Номер детали на чертеже:

49

Винтовая пробка

Заводской номер: Q/YC198-16 Количество на модель: 1

Q/YC198-16

1

50

Номер детали на чертеже:

50

Сапун

Заводской номер: К6000-1014041 Количество на модель: 1

К6000-1014041

1

51

Номер детали на чертеже:

51

Заглушка

Заводской номер: YC7-24 Количество на модель: 15

YC7-24

15

52

Номер детали на чертеже:

52

Шпилька B4x8

Заводской номер: YC24-B0408 Количество на модель: 2

YC24-B0408

2

53

Номер детали на чертеже:

53

Болт M8x12

Заводской номер: Q1840812TF2 Количество на модель: 6

Q1840812TF2

6

54

Номер детали на чертеже:

54

Форсунка охлаждения поршня

Заводской номер: K3B00-1002740 Количество на модель: 6

K3B00-1002740

6

55

Номер детали на чертеже:

55

Крышка упорного подшипника

Заводской номер: К6000-1002013А Количество на модель: 1

К6000-1002013А

1

56

Номер детали на чертеже:

56

Крышка коренного подшипника

Заводской номер: К6000-1002014 Количество на модель: 6

К6000-1002014

6

57

Номер детали на чертеже:

57

Болт коренного подшипника

Заводской номер: К6000-1002118 Количество на модель: 14

К6000-1002118

14

58

Номер детали на чертеже:

58

Крышка блока цилиндров

Заводской номер: К6000-1002181 Количество на модель: 1

К6000-1002181

1

59

Номер детали на чертеже:

59

Сапун масляной трубки

Заводской номер: К6000-1014040 Количество на модель: 1

К6000-1014040

1

60

Номер детали на чертеже:

60

Болт M8x50

Заводской номер: Q1840850TF2 Количество на модель: 1

Q1840850TF2

1

63

Номер детали на чертеже:

63

Ось большой промежуточной шестерни

Заводской номер: K6000-1002306 Количество на модель: 1

K6000-1002306

1
