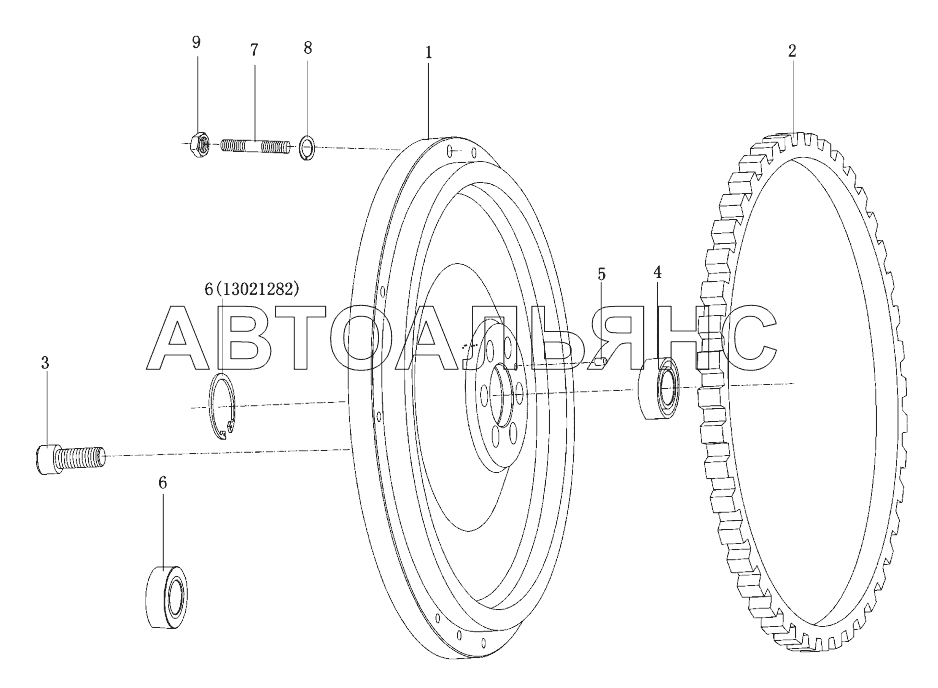

Маховик в сборе 226B

Масляный поддон картера в сборе 226B Коленчатый вал в сборе I 226B

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

1

2

2

3

3

4

4

5

6

6

6

7

8

9

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Маховик

Заводской номер: 13024792 Количество на модель: 1

13024792

1

1

Номер детали на чертеже:

1

Маховик

Заводской номер: 13024684 Количество на модель:

13024684

1

Номер детали на чертеже:

1

Маховик

Заводской номер: 13025278 Количество на модель:

13025278

1

Номер детали на чертеже:

1

Маховик

Заводской номер: 13023761 Количество на модель:

13023761

1

Номер детали на чертеже:

1

Маховик

Заводской номер: 13024164 Количество на модель:

13024164

2

Номер детали на чертеже:

2

Венец

Заводской номер: 12166719 Количество на модель:

12166719

2

Номер детали на чертеже:

2

Венец

Заводской номер: 13020321 Количество на модель: 1

13020321

1

3

Номер детали на чертеже:

3

Винт с шестигранной головочной цилиндрической головкой

Заводской номер: 01152870 Количество на модель:

01152870

3

Номер детали на чертеже:

3

Винт с шестигранной головочной цилиндрической головкой

Заводской номер: 01110843 Количество на модель: 6

01110843

6

4

Номер детали на чертеже:

4

Радиальный шариковый подшипник

Заводской номер: 13022441 Количество на модель: 1

13022441

1

4

Номер детали на чертеже:

4

Радиальный шариковый подшипник

Заводской номер: 13021588 Количество на модель:

13021588

5

Номер детали на чертеже:

5

Упругая цилиндрическая шпонка

Заводской номер: 01125638 Количество на модель: 1

01125638

1

6

Номер детали на чертеже:

6

Упругое упорное кольцо

Заводской номер: 13021282 Количество на модель:

13021282

6

Номер детали на чертеже:

6

Стопорное кольцо

Заводской номер: 13024685 Количество на модель: 1

13024685

1

6

Номер детали на чертеже:

6

Стопорное кольцо

Заводской номер: 13024254 Количество на модель:

13024254

7

Номер детали на чертеже:

7

Стойка натяжного троса дроссельной заслонки

Заводской номер: 13024205 Количество на модель:

13024205

8

Номер детали на чертеже:

8

Пружинная шайба

Заводской номер: 01178365 Количество на модель:

01178365

9

Номер детали на чертеже:

9

Шестигранная гайка типа 1

Заводской номер: 13024402 Количество на модель:

13024402
