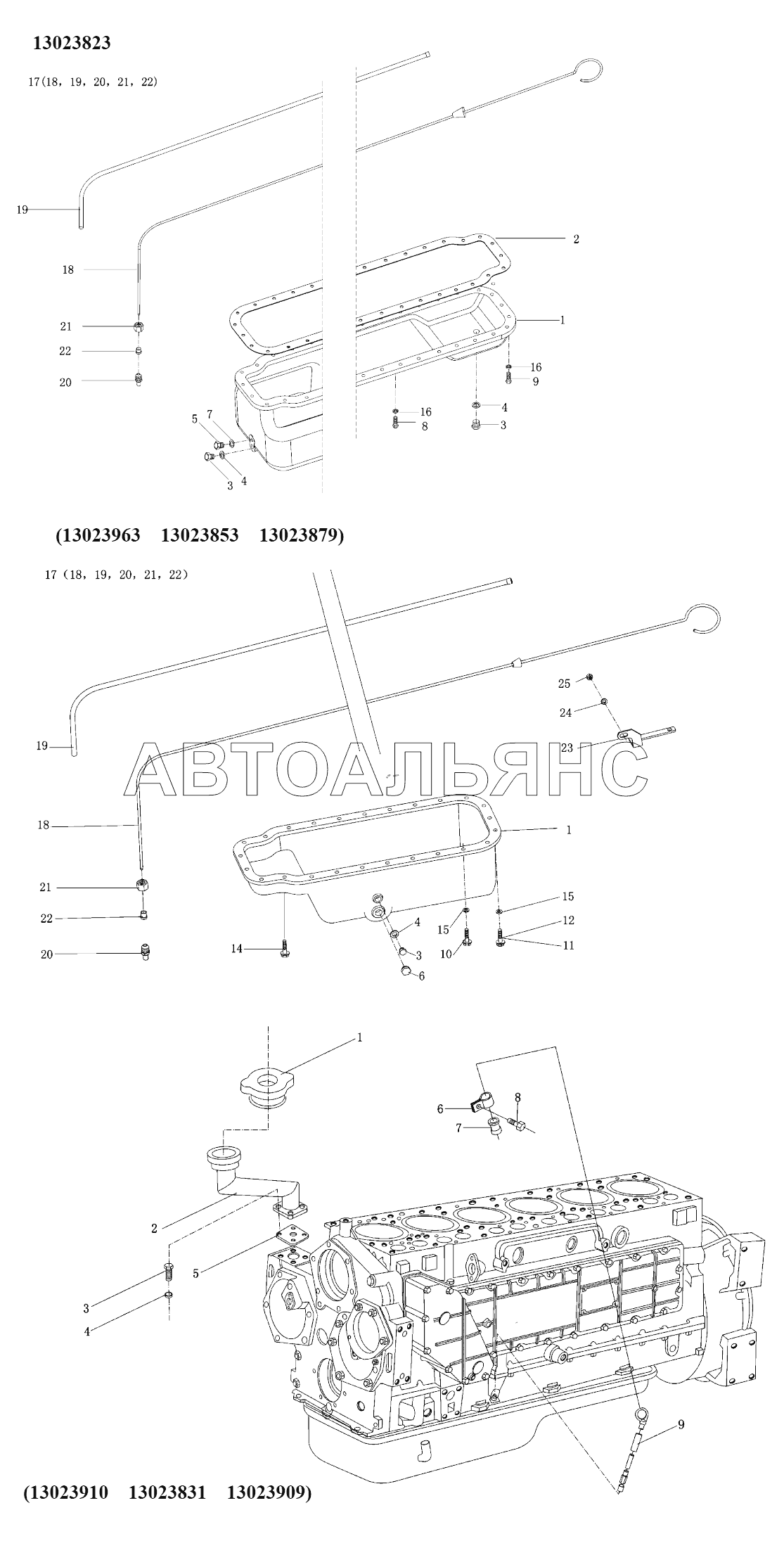

Масляный поддон картера в сборе 226B

Корпус дизеля VIII 226B Маховик в сборе 226B

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

14

14

15

16

16

17

17

17

17

18

18

18

18

19

19

19

19

20

21

22

23

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Масляный поддон картера

Заводской номер: 13023759 Количество на модель:

13023759

1

Номер детали на чертеже:

1

Масляный поддон картера

Заводской номер: 13025784 Количество на модель:

13025784

1

Номер детали на чертеже:

1

Масляный поддон картера

Заводской номер: 13020252 Количество на модель:

13020252

1

Номер детали на чертеже:

1

Масляный поддон картера

Заводской номер: 13025906 Количество на модель: 1

13025906

1

2

Номер детали на чертеже:

2

Уплотняющая шайба масляного поддона картера

Заводской номер: 13022863 Количество на модель:

13022863

3

Номер детали на чертеже:

3

Резьбовая пробка с шестиугольчатой головкой

Заводской номер: 01110445 Количество на модель: 1

01110445

1

4

Номер детали на чертеже:

4

Составная уплотняющая шайба

Заводской номер: 13023364 Количество на модель: 1

13023364

1

5

Номер детали на чертеже:

5

Резьбовая пробка с шестиугольчатой головкой

Заводской номер: 01133632 Количество на модель:

01133632

6

Номер детали на чертеже:

6

Резьбовая пробка с шестиугольчатой головкой

Заводской номер: 13022969 Количество на модель: 1

13022969

1

7

Номер детали на чертеже:

7

Составная уплотняющая шайба

Заводской номер: 13023360 Количество на модель:

13023360

8

Номер детали на чертеже:

8

Шестиугольный головочный болт

Заводской номер: 01112339 Количество на модель:

01112339

9

Номер детали на чертеже:

9

Шестиугольный головочный болт

Заводской номер: 01137083 Количество на модель: 1

01137083

1

10

Номер детали на чертеже:

10

Шестиугольный головочный болт

Заводской номер: 01111151 Количество на модель:

01111151

11

Номер детали на чертеже:

11

Шестиугольный головочный болт

Заводской номер: 01111142 Количество на модель:

01111142

12

Номер детали на чертеже:

12

Шестиугольный головочный болт

Заводской номер: 01112297 Количество на модель:

01112297

12

Номер детали на чертеже:

12

Шестиугольный головочный болт

Заводской номер: 01151569 Количество на модель:

01151569

13

Номер детали на чертеже:

13

Шестиугольный головочный болт

Заводской номер: 01112331 Количество на модель:

01112331

13

Номер детали на чертеже:

13

Шестиугольный головочный болт

Заводской номер: 01139584 Количество на модель:

01139584

14

Номер детали на чертеже:

14

Блок шестигранного головочного болта с шайбой

Заводской номер: 13024437 Количество на модель: 7

13024437

7

14

Номер детали на чертеже:

14

Блок шестигранного головочного болта с шайбой

Заводской номер: 13024438 Количество на модель: 18

13024438

18

15

Номер детали на чертеже:

15

Пружинная шайба

Заводской номер: 01177981 Количество на модель: 1

01177981

1

16

Номер детали на чертеже:

16

Пластинчатая шайба

Заводской номер: 02404201 Количество на модель:

02404201

16

Номер детали на чертеже:

16

Пластинчатая шайба

Заводской номер: 01132562 Количество на модель:

01132562

17

Номер детали на чертеже:

17

Блок масломера

Заводской номер: 13023077 Количество на модель: 1

13023077

1

17

Номер детали на чертеже:

17

Блок масломера

Заводской номер: 13022966 Количество на модель:

13022966

17

Номер детали на чертеже:

17

Блок масломера

Заводской номер: 13024190 Количество на модель:

13024190

17

Номер детали на чертеже:

17

Блок масломера

Заводской номер: 13023681 Количество на модель:

13023681

18

Номер детали на чертеже:

18

Масломер

Заводской номер: 13030378 Количество на модель:

13030378

18

Номер детали на чертеже:

18

Масломер

Заводской номер: 13023078 Количество на модель: 1

13023078

1

18

Номер детали на чертеже:

18

Масломер

Заводской номер: 13022965 Количество на модель:

13022965

18

Номер детали на чертеже:

18

Масломер

Заводской номер: 13024191 Количество на модель:

13024191

19

Номер детали на чертеже:

19

Труба масломера

Заводской номер: 13030377 Количество на модель:

13030377

19

Номер детали на чертеже:

19

Труба масломера

Заводской номер: 13023079 Количество на модель: 1

13023079

1

19

Номер детали на чертеже:

19

Труба масломера

Заводской номер: 13022829 Количество на модель:

13022829

19

Номер детали на чертеже:

19

Труба масломера

Заводской номер: 13024192 Количество на модель:

13024192

20

Номер детали на чертеже:

20

Штуцер

Заводской номер: 13020276 Количество на модель: 1

13020276

1

21

Номер детали на чертеже:

21

Шестигранная гайка

Заводской номер: 13020277 Количество на модель: 1

13020277

1

22

Номер детали на чертеже:

22

Защитный кожух

Заводской номер: 13020278 Количество на модель: 1

13020278

1

23

Номер детали на чертеже:

23

Стойка масломера

Заводской номер: 13023649 Количество на модель:

13023649

25

Номер детали на чертеже:

25

Шестигранная гайка

Заводской номер: 01112829 Количество на модель: 1

01112829

1

26

Номер детали на чертеже:

26

Герметизатор

Заводской номер: 01016240 Количество на модель: 1

01016240

1

27

Номер детали на чертеже:

27

Герметизатор

Заводской номер: 01016112 Количество на модель: 1

01016112

1

28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 12270876 Количество на модель: 1

12270876

1
