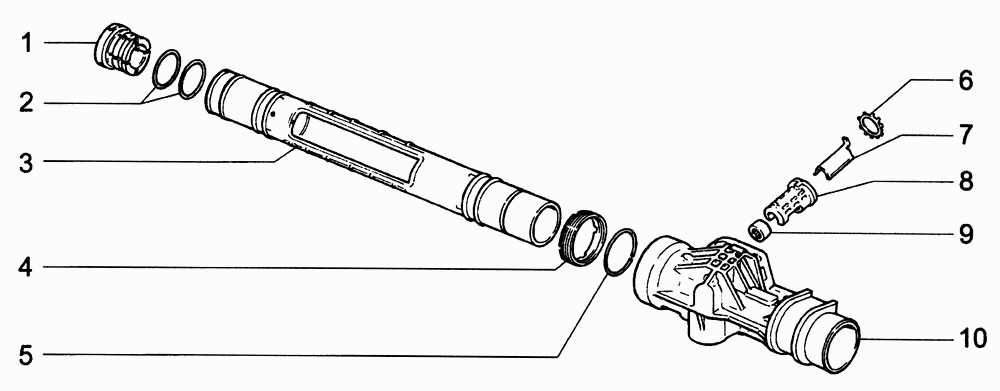

Картер рулевого механизма ВАЗ-1118 (LADA Kalina). Каталог 2005г.

Элементы рулевого механизма ВАЗ-1118 (LADA Kalina) Педаль тормоза ВАЗ-1118 (LADA Kalina)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Втулка рейки

Заводской номер: 2110-3401022 Количество на модель: 1

2110-3401022

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 2110-3401020 Количество на модель: 2

2110-3401020

2

3

Номер детали на чертеже:

3

Труба картера

Заводской номер: 2110-3401016 Количество на модель: 1

2110-3401016

1

4

Номер детали на чертеже:

4

Гайка трубы

Заводской номер: 2110-3401268 Количество на модель: 1

2110-3401268

1

5

Номер детали на чертеже:

5

Кольцо стопорное

Заводской номер: 2110-3401270 Количество на модель: 1

2110-3401270

1

6

Номер детали на чертеже:

6

Шайба стопорная

Заводской номер: 2110-3401048 Количество на модель: 1

2110-3401048

1

7

Номер детали на чертеже:

7

Пластина опорная

Заводской номер: 2110-3401274 Количество на модель: 1

2110-3401274

1

8

Номер детали на чертеже:

8

Корпус

Заводской номер: 2110-3401272 Количество на модель: 1

2110-3401272

1

9

Номер детали на чертеже:

9

Подшипник нижний

Заводской номер: 2110-3401104 Количество на модель: 1

2110-3401104

1

10

Номер детали на чертеже:

10

Картер рулевого механизма

Заводской номер: 11183-3401015 Количество на модель: 1

11183-3401015

1
