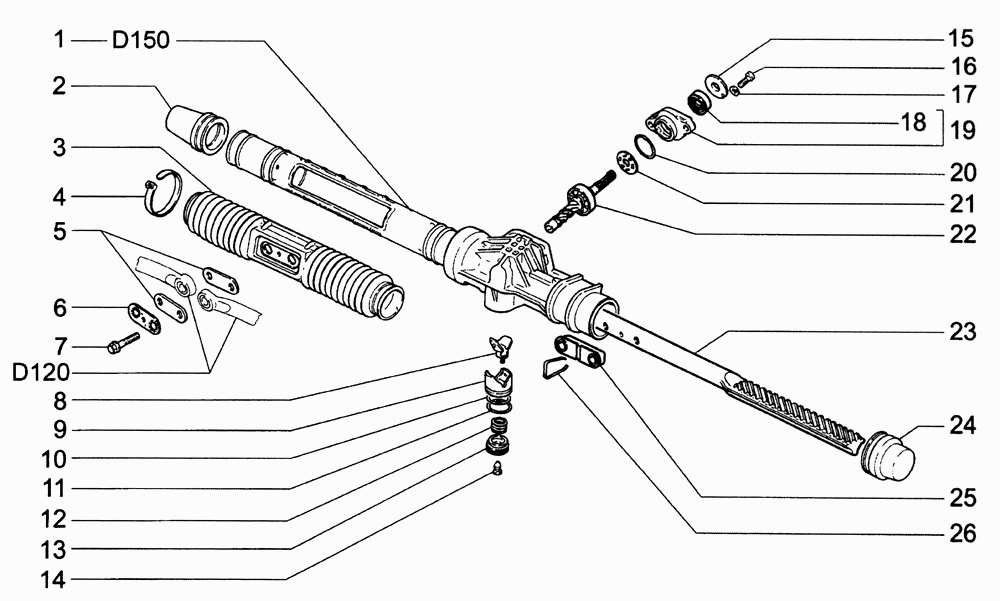

Элементы рулевого механизма ВАЗ-1118 (LADA Kalina). Каталог 2005г.

Вал рулевого управления ВАЗ-1118 (LADA Kalina) Картер рулевого механизма ВАЗ-1118 (LADA Kalina)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Картер рулевого механизма

Заводской номер: 11183-3401010 Количество на модель: 1

11183-3401010

1

2

Номер детали на чертеже:

2

Колпак защитный правый

Заводской номер: 2110-3401225 Количество на модель: 1

2110-3401225

1

Раскрыть цены

875390

CS-20

2110-3401223/55/3080/82 14450, 2110-3401223

Код: 875390

Артикул: 2110-3401223/55/3080/82, 14450, 2110-3401223

Производитель: CS-20

3

Номер детали на чертеже:

3

Чехол рейки

Заводской номер: 2110-3401224 Количество на модель: 1

2110-3401224

1

Раскрыть цены

099449

БРТ

2110-3401224 2110-3401224Р

Код: 099449

Артикул: 2110-3401224, 2110-3401224Р

Производитель: БРТ

4

Номер детали на чертеже:

4

Хомут

Заводской номер: 2108-3401228 Количество на модель: 4

2108-3401228

4

Раскрыть цены

544767

ROSTAR

53205-3401228

Код: 544767

Артикул: 53205-3401228,

Производитель: ROSTAR

5

Номер детали на чертеже:

5

Пластина

Заводской номер: 2110-3401269 Количество на модель: 2

2110-3401269

2

6

Номер детали на чертеже:

6

Пластина стопорная

Заводской номер: 2110-3401089 Количество на модель: 1

2110-3401089

1

7

Номер детали на чертеже:

7

Болт тяг рулевой трапеции

Заводской номер: 2110-3401066 Количество на модель: 2

2110-3401066

2

Раскрыть цены

082225

2110-3401066

Код: 082225

Артикул: 2110-3401066,

Производитель:

8

Номер детали на чертеже:

8

Вкладыш упора

Заводской номер: 2110-3401070 Количество на модель: 1

2110-3401070

1

9

Номер детали на чертеже:

9

Упор рейки

Заводской номер: 2110-3401071 Количество на модель: 1

2110-3401071

1

10

Номер детали на чертеже:

10

Кольцо уплотнительное

Заводской номер: 2110-3401026 Количество на модель: 1

2110-3401026

1

11

Номер детали на чертеже:

11

Кольцо стопорное

Заводской номер: 2110-3401075 Количество на модель: 1

2110-3401075

1

12

Номер детали на чертеже:

12

Пружина упора

Заводской номер: 2110-3401053 Количество на модель: 1

2110-3401053

1

13

Номер детали на чертеже:

13

Гайка упора

Заводской номер: 2110-3401057 Количество на модель: 1

2110-3401057

1

14

Номер детали на чертеже:

14

Заглушка гайки

Заводской номер: 2110-3401276 Количество на модель: 1

2110-3401276

1

15

Номер детали на чертеже:

15

Пыльник шестерни

Заводской номер: 2110-3401036 Количество на модель: 1

2110-3401036

1

16

Номер детали на чертеже:

16

Болт

Заводской номер: 2110-3401018 Количество на модель: 2

2110-3401018

2

Раскрыть цены

776577

21100-3401018 21100-3401018-00

Код: 776577

Артикул: 21100-3401018, 21100-3401018-00

Производитель:

471758

БЕЛЗАН

21100-3401018-008 21100-3401018-00

Код: 471758

Артикул: 21100-3401018-008, 21100-3401018-00

Производитель: БЕЛЗАН

872549

21100=3401018=009 2110-3401018

Код: 872549

Артикул: 21100=3401018=009, 2110-3401018

Производитель:

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 2110-3401304 Количество на модель: 2

2110-3401304

2

18

Номер детали на чертеже:

18

Сальник шестерни

Заводской номер: 2110-3401024 Количество на модель: 1

2110-3401024

1

19

Номер детали на чертеже:

19

Крышка картера

Заводской номер: 2110-3401044 Количество на модель: 1

2110-3401044

1

20

Номер детали на чертеже:

20

Кольцо уплотнительное

Заводской номер: 2110-3401302 Количество на модель: 1

2110-3401302

1

21

Номер детали на чертеже:

21

Сепаратор в сборе

Заводской номер: 2110-3401116 Количество на модель: 1

2110-3401116

1

22

Номер детали на чертеже:

22

Шестерня в сборе .

Заводской номер: 2110-3401025 Количество на модель: 1

2110-3401025

1

23

Номер детали на чертеже:

23

Рейка рулевого механизма

Заводской номер: 2110-3401068 Количество на модель: 1

2110-3401068

1

24

Номер детали на чертеже:

24

Колпак защитный рейки

Заводской номер: 11183-3401223 Количество на модель: 1

11183-3401223

1

Раскрыть цены

073271

СЫЗРАНЬ

11183-3401223

Код: 073271

Артикул: 11183-3401223,

Производитель: СЫЗРАНЬ

25

Номер детали на чертеже:

25

Опора рулевых тяг

Заводской номер: 11183-3401284 Количество на модель: 1

11183-3401284

1

26

Номер детали на чертеже:

26

Скоба опоры тяг

Заводской номер: 2110-3401286 Количество на модель: 1

2110-3401286

1
