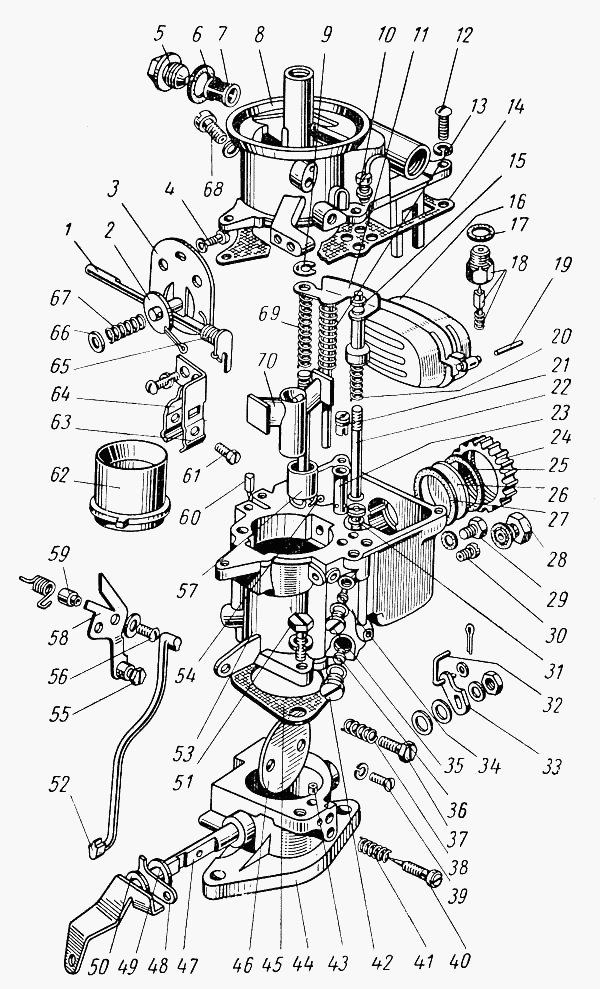

Карбюратор К-124 ГАЗ-21 (каталог 69 г.). Каталог 1969г.

Карбюратор К-22И ГАЗ-21 (каталог 69 г.) Привод управления дроссельной и воздушной заслонками карбюраторов ГАЗ-21 (каталог 69 г.)

Вид отображения:

Детали справа

По ширине экрана

250513-П

21Д-1107820

901106

291790-П

6Н65Г ГОСТ 6402-61

252156-П2

901718-0

901716-0

901701-0

907701-0

900812-0

К124-1107010

К124-1107210

51-1107015

К126-1107309

К124-1107303

901715-0

1

2

2

3

4

4

5

6

7

8

8

8

10

11

12

13

14

15

16

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

70

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гайка М10х1-4Н5Н

Заводской номер: 250513-П Количество на модель: 2

250513-П

2

Номер детали на чертеже:

Щиток предохранительный карбюраторный

Заводской номер: 21Д-1107820 Количество на модель: 1

21Д-1107820

1

Номер детали на чертеже:

Шплинт 1,0х10

Заводской номер: 901106 Количество на модель: 1

901106

1

Номер детали на чертеже:

Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора

Заводской номер: 291790-П Количество на модель: 2

291790-П

2

Номер детали на чертеже:

Шайба

Заводской номер: 6Н65Г ГОСТ 6402-61 Количество на модель: 1

6Н65Г ГОСТ 6402-61

1

Номер детали на чертеже:

Шайба 10Л ОСТ 37.001.115-75

Заводской номер: 252156-П2 Количество на модель: 2

252156-П2

2

Номер детали на чертеже:

Шайба

Заводской номер: 901718-0 Количество на модель: 1

901718-0

1

Номер детали на чертеже:

Шайба диаметром 8 фибровая

Заводской номер: 901716-0 Количество на модель: 1

901716-0

1

Номер детали на чертеже:

Шайба 6 фибровая

Заводской номер: 901701-0 Количество на модель: 1

901701-0

1

Номер детали на чертеже:

Шайба диаметром 6 фибровая

Заводской номер: 907701-0 Количество на модель: 1

907701-0

1

Номер детали на чертеже:

Гайка М6-6Н

Заводской номер: 900812-0 Количество на модель: 1

900812-0

1

Номер детали на чертеже:

Карбюратор в сборе (21-1107010-Б3)

Заводской номер: К124-1107010 Количество на модель: 1

К124-1107010

1

Номер детали на чертеже:

Привод ускорительного насоса в сборе

Заводской номер: К124-1107210 Количество на модель: 1

К124-1107210

1

Номер детали на чертеже:

Прокладка между карбюратором и всасывающей трубой

Заводской номер: 51-1107015 Количество на модель: 2

51-1107015

2

Номер детали на чертеже:

Пружина

Заводской номер: К126-1107309 Количество на модель: 1

К126-1107309

1

Номер детали на чертеже:

Распылитель экономайзера

Заводской номер: К124-1107303 Количество на модель: 1

К124-1107303

1

Номер детали на чертеже:

Шайба 10 фибровая

Заводской номер: 901715-0 Количество на модель: 1

901715-0

1

1

Номер детали на чертеже:

1

Ось воздушной заслонки в сборе

Заводской номер: К124-1107310 Количество на модель: 1

К124-1107310

1

2

Номер детали на чертеже:

2

Замок

Заводской номер: К124-1107243 Количество на модель: 1

К124-1107243

1

2

Номер детали на чертеже:

2

Клапан воздушной заслонки

Заводской номер: 105-0-1107312 Количество на модель: 1

105-0-1107312

1

3

Номер детали на чертеже:

3

Заслонка воздушная в сборе

Заводской номер: К124-1107370 Количество на модель: 1

К124-1107370

1

4

Номер детали на чертеже:

4

Шайба

Заводской номер: 3Н65Г ГОСТ 6402-61 Количество на модель: 2

3Н65Г ГОСТ 6402-61

2

4

Номер детали на чертеже:

4

Винт М6х18 крепления крышки к поплавковой камере карбюратора

Заводской номер: 900410-1 Количество на модель: 2

900410-1

2

5

Номер детали на чертеже:

5

Пробка фильтра

Заводской номер: К124-1107327 Количество на модель: 1

К124-1107327

1

6

Номер детали на чертеже:

6

Шайба

Заводской номер: 901765-0 Количество на модель: 1

901765-0

1

7

Номер детали на чертеже:

7

Сетка фильтра в сборе

Заводской номер: К59-1107325 Количество на модель: 1

К59-1107325

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 5Н65Г ГОСТ 6402-61 Количество на модель: 2

5Н65Г ГОСТ 6402-61

2

8

Номер детали на чертеже:

8

Крышка карбюратора

Заводской номер: К124-1107301 Количество на модель: 1

К124-1107301

1

8

Номер детали на чертеже:

8

Винт

Заводской номер: 900406-1 Количество на модель: 2

900406-1

2

10

Номер детали на чертеже:

10

Жиклер воздушный холостого хода

Заводской номер: К124-1107026 Количество на модель: 1

К124-1107026

1

11

Номер детали на чертеже:

11

Планка в сборе

Заводской номер: К124-1107215 Количество на модель: 1

К124-1107215

1

12

Номер детали на чертеже:

12

Винт

Заводской номер: 900409-1 Количество на модель: 5

900409-1

5

13

Номер детали на чертеже:

13

Пружина возвратная

Заводской номер: К124-1107236 Количество на модель: 1

К124-1107236

1

14

Номер детали на чертеже:

14

Прокладка поплавковой камеры

Заводской номер: К124-1107012 Количество на модель: 1

К124-1107012

1

15

Номер детали на чертеже:

15

Гайка установочная

Заводской номер: К25А-1107228 Количество на модель: 1

К25А-1107228

1

16

Номер детали на чертеже:

16

Поплавок в сборе

Заводской номер: К126-1107320 Количество на модель: 1

К126-1107320

1

18

Номер детали на чертеже:

18

Клапан

Заводской номер: К126-1107330 Количество на модель: 1

К126-1107330

1

19

Номер детали на чертеже:

19

Ось поплавка

Заводской номер: 114-0-1107304 Количество на модель: 1

114-0-1107304

1

20

Номер детали на чертеже:

20

Пружина поршня

Заводской номер: К30-1107115 Количество на модель: 1

К30-1107115

1

21

Номер детали на чертеже:

21

Пробка эмульсионной трубки

Заводской номер: К124-1107223 Количество на модель: 1

К124-1107223

1

22

Номер детали на чертеже:

22

Шток привода экономайзера

Заводской номер: К124-1107218 Количество на модель: 1

К124-1107218

1

23

Номер детали на чертеже:

23

Трубка эмульсионная

Заводской номер: К124-1107226 Количество на модель: 1

К124-1107226

1

24

Номер детали на чертеже:

24

Гайка

Заводской номер: К37-49 Количество на модель: 1

К37-49

1

25

Номер детали на чертеже:

25

Прокладка

Заводской номер: К126-1107228 Количество на модель: 1

К126-1107228

1

26

Номер детали на чертеже:

26

Стекло

Заводской номер: К126-1107225 Количество на модель: 1

К126-1107225

1

27

Номер детали на чертеже:

27

Прокладка

Заводской номер: К126-1107227 Количество на модель: 1

К126-1107227

1

28

Номер детали на чертеже:

28

Пробка

Заводской номер: 451513 Количество на модель: 2

451513

2

29

Номер детали на чертеже:

29

Пробка

Заводской номер: 451501 Количество на модель: 1

451501

1

30

Номер детали на чертеже:

30

Жиклер топливный главный

Заводской номер: К124-1107202 Количество на модель: 1

К124-1107202

1

31

Номер детали на чертеже:

31

Клапан экономайзера

Заводской номер: К59-1107430 Количество на модель: 1

К59-1107430

1

32

Номер детали на чертеже:

32

Серьга привода ускорительного насоса

Заводской номер: К124-1107046 Количество на модель: 1

К124-1107046

1

33

Номер детали на чертеже:

33

Рычаг привода ускорительного насоса

Заводской номер: К59-1107048 Количество на модель: 1

К59-1107048

1

34

Номер детали на чертеже:

34

Жиклер воздушный главный

Заводской номер: К124-1107231 Количество на модель: 1

К124-1107231

1

35

Номер детали на чертеже:

35

Пробка

Заводской номер: 451522 Количество на модель: 1

451522

1

36

Номер детали на чертеже:

36

Жиклер топливный холостого хода

Заводской номер: К124-1107207 Количество на модель: 1

К124-1107207

1

37

Номер детали на чертеже:

37

Винт М5х25 упорный рычага дроссельной заслонки

Заводской номер: 900501-4 Количество на модель: 1

900501-4

1

38

Номер детали на чертеже:

38

Пружина упорного болта

Заводской номер: 907101-0 Количество на модель: 1

907101-0

1

39

Номер детали на чертеже:

39

Винт

Заводской номер: 900403-1 Количество на модель: 2

900403-1

2

40

Номер детали на чертеже:

40

Винт регулировочный холостого хода

Заводской номер: 105-0-1107103 Количество на модель: 1

105-0-1107103

1

41

Номер детали на чертеже:

41

Пружина регулировочного винта холостого хода

Заводской номер: 907103-0 Количество на модель: 1

907103-0

1

42

Номер детали на чертеже:

42

Пробка

Заводской номер: 451523 Количество на модель: 1

451523

1

43

Номер детали на чертеже:

43

Жиклер эмульсионный

Заводской номер: К124-1107129 Количество на модель: 1

К124-1107129

1

44

Номер детали на чертеже:

44

Корпус смесительной камеры

Заводской номер: К124-1107101 Количество на модель: 1

К124-1107101

1

45

Номер детали на чертеже:

45

Прокладка смесительной камеры

Заводской номер: К124-1107011 Количество на модель: 1

К124-1107011

1

46

Номер детали на чертеже:

46

Дроссельная заслонка

Заводской номер: К22Ж-1107531 Количество на модель: 1

К22Ж-1107531

1

47

Номер детали на чертеже:

47

Ось дроссельной заслонки в сборе

Заводской номер: К124-1107110 Количество на модель: 1

К124-1107110

1

48

Номер детали на чертеже:

48

Рычаг минимального газа

Заводской номер: К22И-1107108 Количество на модель: 1

К22И-1107108

1

49

Номер детали на чертеже:

49

Шайба

Заводской номер: 901015-0 Количество на модель: 1

901015-0

1

50

Номер детали на чертеже:

50

Шайба регулировочная

Заводской номер: К22И-1107556 Количество на модель: 1

К22И-1107556

1

51

Номер детали на чертеже:

51

Болт М8х21 крепления смесительной камеры

Заводской номер: 900508-1 Количество на модель: 2

900508-1

2

52

Номер детали на чертеже:

52

Тяга малых оборотов

Заводской номер: К124-1107024 Количество на модель: 1

К124-1107024

1

53

Номер детали на чертеже:

53

Корпус карбюратора

Заводской номер: К124-1107201 Количество на модель: 1

К124-1107201

1

54

Номер детали на чертеже:

54

Шарик

Заводской номер: К21-1107244 Количество на модель: 1

К21-1107244

1

55

Номер детали на чертеже:

55

Болт

Заводской номер: 900507-1 Количество на модель: 1

900507-1

1

56

Номер детали на чертеже:

56

Шайба 5,2х1

Заводской номер: 901017-0 Количество на модель: 1

901017-0

1

57

Номер детали на чертеже:

57

Поршень в сборе

Заводской номер: К124-1107240 Количество на модель: 1

К124-1107240

1

58

Номер детали на чертеже:

58

Рычаг привода воздушной заслонки в сборе

Заводской номер: К124-1107315 Количество на модель: 1

К124-1107315

1

59

Номер детали на чертеже:

59

Втулка пружины рычага привода воздушной заслонки

Заводской номер: К23-70 Количество на модель: 1

К23-70

1

60

Номер детали на чертеже:

60

Клапан нагнетательный ускорительного насоса

Заводской номер: К49-1107331 Количество на модель: 1

К49-1107331

1

61

Номер детали на чертеже:

61

Болт

Заводской номер: 900509-1 Количество на модель: 1

900509-1

1

62

Номер детали на чертеже:

62

Диффузор

Заводской номер: К124-1107013 Количество на модель: 1

К124-1107013

1

63

Номер детали на чертеже:

63

Кронштейн

Заводской номер: К124-1107302 Количество на модель: 1

К124-1107302

1

64

Номер детали на чертеже:

64

Зажим кронштейна тяги воздушной заслонки

Заводской номер: К23-55 Количество на модель: 1

К23-55

1

65

Номер детали на чертеже:

65

Пружина оси воздушной заслонки

Заводской номер: К124-1107308 Количество на модель: 1

К124-1107308

1

66

Номер детали на чертеже:

66

Шайба диаметром 4

Заводской номер: 901044 Количество на модель: 1

901044

1

67

Номер детали на чертеже:

67

Пружина клапана воздушной заслонки

Заводской номер: К124-1107373 Количество на модель: 1

К124-1107373

1

68

Номер детали на чертеже:

68

Распылительный ускорительного насоса в сборе

Заводской номер: К124-1107245 Количество на модель: 1

К124-1107245

1

70

Номер детали на чертеже:

70

Диффузор малый

Заводской номер: К124-1107224 Количество на модель: 1

К124-1107224

1

Карбюратор К-22И ГАЗ-21 (каталог 69 г.) Привод управления дроссельной и воздушной заслонками карбюраторов ГАЗ-21 (каталог 69 г.)

Вернуться в раздел каталога
