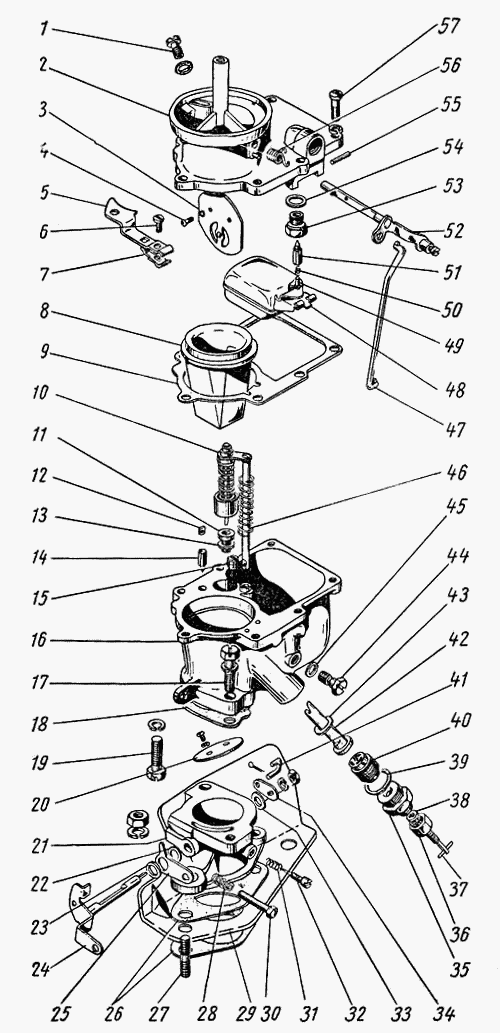

Карбюратор К-22И ГАЗ-21 (каталог 69 г.). Каталог 1969г.

Бензиновый насос ГАЗ-21 (каталог 69 г.) Карбюратор К-124 ГАЗ-21 (каталог 69 г.)

Вид отображения:

Детали справа

По ширине экрана

900403-1

280084-П2

901106

901013-0

900903-0

900906-0

901701-0

К22-1107050

907102-0

К22-1107121

900812-0

К22И-1107010

К22И-1107130

901717-0

1

2

3

4

5

6

7

8

9

10

11

13

14

15

15

16

17

17

18

19

20

21

22

23

24

25

26

27

27

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

46

47

48

49

50

52

53

54

55

56

57

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Винт

Заводской номер: 900403-1 Количество на модель: 2

900403-1

2

Номер детали на чертеже:

Штуцер 1/4"х18 угловой

Заводской номер: 280084-П2 Количество на модель: 1

280084-П2

1

Номер детали на чертеже:

Шплинт 1,0х10

Заводской номер: 901106 Количество на модель: 1

901106

1

Номер детали на чертеже:

Шайба 8,2х0,3

Заводской номер: 901013-0 Количество на модель: 1

901013-0

1

Номер детали на чертеже:

Шайба 6

Заводской номер: 900903-0 Количество на модель: 1

900903-0

1

Номер детали на чертеже:

Шайба 3

Заводской номер: 900906-0 Количество на модель: 2

900906-0

2

Номер детали на чертеже:

Шайба 6 фибровая

Заводской номер: 901701-0 Количество на модель: 1

901701-0

1

Номер детали на чертеже:

Тяга ускорительного насоса с соединительной планкой в сборе

Заводской номер: К22-1107050 Количество на модель: 1

К22-1107050

1

Номер детали на чертеже:

Пружина ускорительного насоса

Заводской номер: 907102-0 Количество на модель: 1

907102-0

1

Номер детали на чертеже:

Гайка крепления штока

Заводской номер: К22-1107121 Количество на модель: 1

К22-1107121

1

Номер детали на чертеже:

Гайка М6-6Н

Заводской номер: 900812-0 Количество на модель: 1

900812-0

1

Номер детали на чертеже:

Карбюратор в сборе

Заводской номер: К22И-1107010 Количество на модель: 1

К22И-1107010

1

Номер детали на чертеже:

Поршень со штоком ускорительного насоса в сборе

Заводской номер: К22И-1107130 Количество на модель: 1

К22И-1107130

1

Номер детали на чертеже:

Прокладка распылителя

Заводской номер: 901717-0 Количество на модель: 1

901717-0

1

1

Номер детали на чертеже:

1

Распылитель ускорительного насоса в сборе

Заводской номер: К22И-1107160 Количество на модель: 1

К22И-1107160

1

2

Номер детали на чертеже:

2

Корпус карбюратора верхний

Заводской номер: К22И-1107301 Количество на модель: 1

К22И-1107301

1

3

Номер детали на чертеже:

3

Заслонка воздушная в сборе

Заводской номер: К22И-1107230 Количество на модель: 1

К22И-1107230

1

4

Номер детали на чертеже:

4

Винт М3х6 крепления воздушной заслонки

Заводской номер: 900110-1 Количество на модель: 2

900110-1

2

5

Номер детали на чертеже:

5

Кронштейн тяги воздушной заслонки

Заводской номер: К22И-1107336 Количество на модель: 1

К22И-1107336

1

6

Номер детали на чертеже:

6

Винт

Заводской номер: 900413-1 Количество на модель: 1

900413-1

1

7

Номер детали на чертеже:

7

Зажим кронштейна тяги воздушной заслонки

Заводской номер: К23-55 Количество на модель: 1

К23-55

1

8

Номер детали на чертеже:

8

Диффузор в сборе

Заводской номер: К22-1107030-А Количество на модель: 1

К22-1107030-А

1

9

Номер детали на чертеже:

9

Прокладка корпуса карбюратора

Заводской номер: К22-1107085-А Количество на модель: 1

К22-1107085-А

1

10

Номер детали на чертеже:

10

Насос ускорительный в сборе

Заводской номер: К22И-1107120 Количество на модель: 1

К22И-1107120

1

11

Номер детали на чертеже:

11

Клапан экономайзера в сборе

Заводской номер: К22-1107450 Количество на модель: 1

К22-1107450

1

13

Номер детали на чертеже:

13

Шайба диаметром 8 фибровая

Заводской номер: 901716-0 Количество на модель: 1

901716-0

1

14

Номер детали на чертеже:

14

Клапан подачи топлива

Заводской номер: К22Д-1107331 Количество на модель: 1

К22Д-1107331

1

15

Номер детали на чертеже:

15

Клапан обратный ускорительного насоса в сборе

Заводской номер: К22Е-1107440 Количество на модель: 1

К22Е-1107440

1

15

Номер детали на чертеже:

15

Замок клапана ускорительного насоса

Заводской номер: К49-1107412 Количество на модель: 1

К49-1107412

1

16

Номер детали на чертеже:

16

Корпус поплавковой камеры карбюратора с заглушками, воздушными и эмульсионными жиклерами в сборе

Заводской номер: К22И-1107420 Количество на модель: 1

К22И-1107420

1

17

Номер детали на чертеже:

17

Болт М8х25 крепления смесительной камеры

Заводской номер: 900504-1 Количество на модель: 1

900504-1

1

17

Номер детали на чертеже:

17

Шайба пружинная 8Н65Г (ГОСТ 6402-70)

Заводской номер: 900904-0 Количество на модель: 2

900904-0

2

18

Номер детали на чертеже:

18

Прокладка между корпусом карбюратора и корпусом смесительной камеры

Заводской номер: К22-1107086-А Количество на модель: 1

К22-1107086-А

1

19

Номер детали на чертеже:

19

Болт М8х21 крепления смесительной камеры

Заводской номер: 900508-1 Количество на модель: 1

900508-1

1

20

Номер детали на чертеже:

20

Дроссельная заслонка

Заводской номер: К22Ж-1107531 Количество на модель: 1

К22Ж-1107531

1

21

Номер детали на чертеже:

21

Корпус смесительной камеры

Заводской номер: К22И-1107507 Количество на модель: 1

К22И-1107507

1

22

Номер детали на чертеже:

22

Шайба

Заводской номер: 901015-0 Количество на модель: 1

901015-0

1

23

Номер детали на чертеже:

23

Шайба регулировочная

Заводской номер: К22И-1107556 Количество на модель: 1

К22И-1107556

1

24

Номер детали на чертеже:

24

Ось дроссельной заслонки в сборе

Заводской номер: К22И-1107110 Количество на модель: 1

К22И-1107110

1

25

Номер детали на чертеже:

25

Рычаг минимального газа

Заводской номер: К22И-1107108 Количество на модель: 1

К22И-1107108

1

26

Номер детали на чертеже:

26

Прокладка между карбюратором и всасывающей трубой

Заводской номер: 51-1107015 Количество на модель: 2

51-1107015

2

27

Номер детали на чертеже:

27

Гайка М10х1-4Н5Н

Заводской номер: 250513-П Количество на модель: 2

250513-П

2

27

Номер детали на чертеже:

27

Шайба 10Л ОСТ 37.001.115-75

Заводской номер: 252156-П2 Количество на модель: 2

252156-П2

2

27

Номер детали на чертеже:

27

Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора

Заводской номер: 291790-П Количество на модель: 2

291790-П

2

28

Номер детали на чертеже:

28

Пружина упорного болта

Заводской номер: 907101-0 Количество на модель: 1

907101-0

1

29

Номер детали на чертеже:

29

Щиток предохранительный карбюраторный

Заводской номер: 21Д-1107820 Количество на модель: 1

21Д-1107820

1

30

Номер детали на чертеже:

30

Винт М5х25 упорный рычага дроссельной заслонки

Заводской номер: 900501-4 Количество на модель: 1

900501-4

1

31

Номер детали на чертеже:

31

Пружина регулировочного винта холостого хода

Заводской номер: 907103-0 Количество на модель: 1

907103-0

1

32

Номер детали на чертеже:

32

Винт регулировочный холостого хода

Заводской номер: 105-0-1107103 Количество на модель: 1

105-0-1107103

1

33

Номер детали на чертеже:

33

Шайба 8,2х1

Заводской номер: 901016-0 Количество на модель: 1

901016-0

1

34

Номер детали на чертеже:

34

Рычаг привода ускорительного насоса

Заводской номер: К59-1107048 Количество на модель: 1

К59-1107048

1

35

Номер детали на чертеже:

35

Корпус регулировочной иглы

Заводской номер: К49-1107151 Количество на модель: 1

К49-1107151

1

36

Номер детали на чертеже:

36

Гайка сальника

Заводской номер: К49-1107154 Количество на модель: 1

К49-1107154

1

37

Номер детали на чертеже:

37

Игла регулировочная

Заводской номер: К49-1107152 Количество на модель: 1

К49-1107152

1

38

Номер детали на чертеже:

38

Сальник регулировочной иглы

Заводской номер: К49-1107153 Количество на модель: 2

К49-1107153

2

39

Номер детали на чертеже:

39

Шайба диаметром 18 фибровая

Заводской номер: 901747-0 Количество на модель: 1

901747-0

1

40

Номер детали на чертеже:

40

Блок жиклеров

Заводской номер: 906583-0 Количество на модель: 1

906583-0

1

41

Номер детали на чертеже:

41

Серьга привода ускорительного насоса

Заводской номер: К22Ж-1107044 Количество на модель: 1

К22Ж-1107044

1

42

Номер детали на чертеже:

42

Распылитель главного и компенсационного жиклеров

Заводской номер: К22Ж-1107028 Количество на модель: 1

К22Ж-1107028

1

43

Номер детали на чертеже:

43

Прокладка блока жиклеров

Заводской номер: К49-П07087 Количество на модель: 1

К49-П07087

1

44

Номер детали на чертеже:

44

Жиклер холостого хода

Заводской номер: К49-1107409-1 Количество на модель: 1

К49-1107409-1

1

46

Номер детали на чертеже:

46

Пружина

Заводской номер: К22И-1107051 Количество на модель: 1

К22И-1107051

1

47

Номер детали на чертеже:

47

Тяга привода рычага минимального газа

Заводской номер: К22Г-1107047 Количество на модель: 1

К22Г-1107047

1

48

Номер детали на чертеже:

48

Поплавок с петлей в сборе

Заводской номер: К22-1107600 Количество на модель: 1

К22-1107600

1

49

Номер детали на чертеже:

49

Стержень клапана подачи топлива

Заводской номер: К22Д-1107332 Количество на модель: 1

К22Д-1107332

1

50

Номер детали на чертеже:

50

Пружина стержня клапана подачи топлива

Заводской номер: К22Д-1107333 Количество на модель: 1

К22Д-1107333

1

52

Номер детали на чертеже:

52

Ось воздушной заслонки в сборе

Заводской номер: К22И-1107240-А Количество на модель: 1

К22И-1107240-А

1

53

Номер детали на чертеже:

53

Корпус клапана подачи топлива

Заводской номер: К22-1107332 Количество на модель: 1

К22-1107332

1

54

Номер детали на чертеже:

54

Шайба диаметром 10 фибровая

Заводской номер: 901707-0 Количество на модель: 1

901707-0

1

55

Номер детали на чертеже:

55

Ось петли поплавка

Заводской номер: К14-1107211 Количество на модель: 1

К14-1107211

1

56

Номер детали на чертеже:

56

Пружина оси воздушной заслонки

Заводской номер: К22И-1107323-А Количество на модель: 1

К22И-1107323-А

1

57

Номер детали на чертеже:

57

Винт М6х18 крепления крышки к поплавковой камере карбюратора

Заводской номер: 900410-1 Количество на модель: 7

900410-1

7
