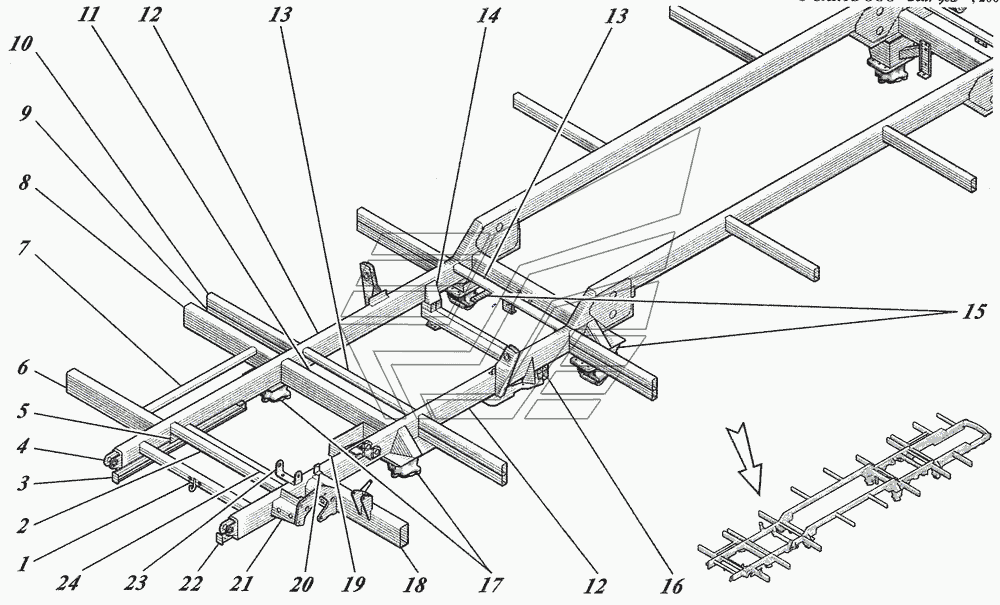

Каркас основания 4238-5101010 КАВЗ-4238 "Аврора". Каталог 2008г.

Каркас основания 4238-5101010 КАВЗ-4238 "Аврора" Каркас основания 4238-01-5101010 КАВЗ-4238 "Аврора"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поперечина с крюком

Заводской номер: 4230-3105080-20 Количество на модель: 1
4230-3105080-20
1
2

Номер детали на чертеже:

2

Поперечина

Заводской номер: 4238-5101204 Количество на модель: 1
4238-5101204
1
3

Номер детали на чертеже:

3

Направляющая правая с упорами

Заводской номер: 4230-3105025-20 Количество на модель: 1
4230-3105025-20
1
4

Номер детали на чертеже:

4

Кронштейн буксирной проушины

Заводской номер: 4230-2806018 Количество на модель: 2
4230-2806018
2
5

Номер детали на чертеже:

5

Косынка

Заводской номер: 4238-5101296 Количество на модель: 2
4238-5101296
2
6

Номер детали на чертеже:

6

Консоль передняя

Заводской номер: 4230-5101198 Количество на модель: 1
4230-5101198
1
7

Номер детали на чертеже:

7

Труба крепления передней подножки

Заводской номер: 4230-5101230 Количество на модель: 1
4230-5101230
1
8

Номер детали на чертеже:

8

Консоль

Заводской номер: 4230-5101200 Количество на модель: 1
4230-5101200
1
9

Номер детали на чертеже:

9

Труба консоли нижняя

Заводской номер: 4230-5101210 Количество на модель: 4
4230-5101210
4
10

Номер детали на чертеже:

10

Труба консоли верхняя

Заводской номер: 4238-5101202 Количество на модель: 4
4238-5101202
4
11

Номер детали на чертеже:

11

Поперечина №5

Заводской номер: 4230-5101146 Количество на модель: 1
4230-5101146
1
12

Номер детали на чертеже:

12

Лонжерон

Заводской номер: 4238-5101032 Количество на модель: 2
4238-5101032
2
13

Номер детали на чертеже:

13

Труба поперечины

Заводской номер: 4230-5101234 Количество на модель: 2
4230-5101234
2
14

Номер детали на чертеже:

14

Раскос балки

Заводской номер: 4230-2906100 Количество на модель: 2
4230-2906100
2
15

Номер детали на чертеже:

15

Надстройка заднего кронштейна передней рессоры

Заводской номер: 4238-5101064 Количество на модель: 2
4238-5101064
2
16

Номер детали на чертеже:

16

Балка крепления торсиона стабилизатора передней подвески

Заводской номер: 4230-2906102 Количество на модель: 1
4230-2906102
1
17

Номер детали на чертеже:

17

Надстройка переднего кронштейна передней рессоры

Заводской номер: 4238-5101060 Количество на модель: 2
4238-5101060
2
18

Номер детали на чертеже:

18

Консоль передняя левая

Заводской номер: 4230-5101186 Количество на модель: 2
4230-5101186
2
19

Номер детали на чертеже:

19

Кронштейн крепления тормозного крана

Заводской номер: 4230-3514150 Количество на модель: 1
4230-3514150
1
20

Номер детали на чертеже:

20

Кронштейн оттяжной пружины

Заводской номер: 3205-3504032-10 Количество на модель: 1
3205-3504032-10
1
21

Номер детали на чертеже:

21

Кронштейн

Заводской номер: 3205-3403016-01 Количество на модель: 1
3205-3403016-01
1
22

Номер детали на чертеже:

22

Направляющая левая с упорами

Заводской номер: 4230-3105027-20 Количество на модель: 1
4230-3105027-20
1
23

Номер детали на чертеже:

23

Кронштейн крепления педали

Заводской номер: 4230-3504050 Количество на модель: 1
4230-3504050
1
24

Номер детали на чертеже:

24

Ограничитель

Заводской номер: 4230-3105200 Количество на модель: 1
4230-3105200
1
