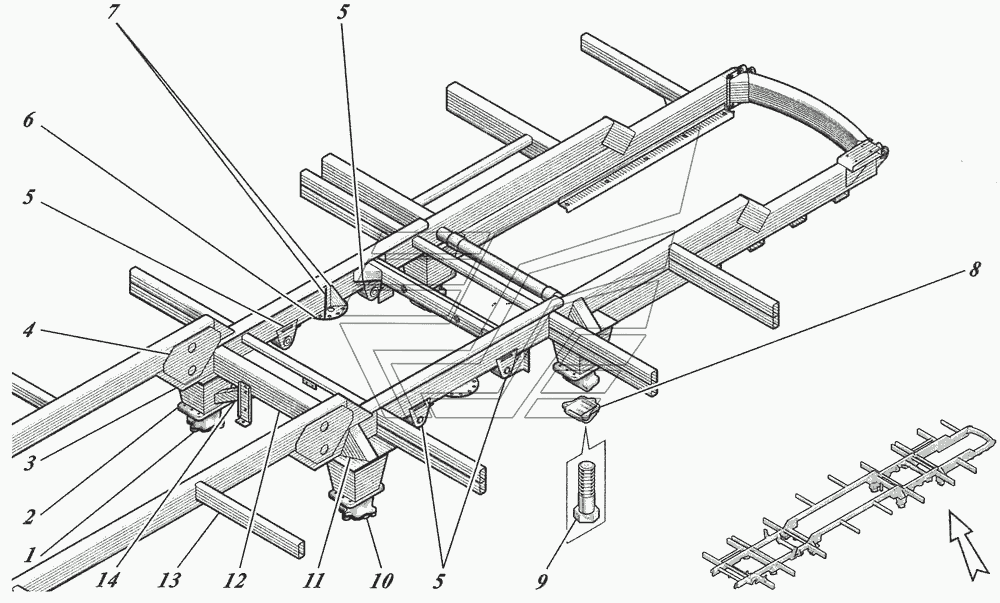

Каркас основания 4238-5101010 КАВЗ-4238 "Аврора". Каталог 2008г.

Каркас основания 4238-5101010 КАВЗ-4238 "Аврора" Каркас основания 4238-5101010 КАВЗ-4238 "Аврора"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка переднего кронштейна

Заводской номер: 672-2912450 Количество на модель: 2
672-2912450
2
2

Номер детали на чертеже:

2

Надстройка переднего кронштейна задней рессоры правая

Заводской номер: 4238-5101080 Количество на модель: 1
4238-5101080
1
3

Номер детали на чертеже:

3

Косынка

Заводской номер: 4238-5101044 Количество на модель: 4
4238-5101044
4
4

Номер детали на чертеже:

4

Накладка

Заводской номер: 4238-5101048 Количество на модель: 4
4238-5101048
4
5

Номер детали на чертеже:

5

Кронштейн оси пружины

Заводской номер: 4230-2913028 Количество на модель: 4
4230-2913028
4
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 4238-2934015 Количество на модель: 2
4238-2934015
2
7

Номер детали на чертеже:

7

Ребро

Заводской номер: 4238-2934016 Количество на модель: 4
4238-2934016
4
8

Номер детали на чертеже:

8

Крышка заднего кронштейна рессоры

Заводской номер: 3205-2912452 Количество на модель: 2
3205-2912452
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 290939 Количество на модель: 24
290939
24
10

Номер детали на чертеже:

10

Надстройка переднего кронштейна задней рессоры левая

Заводской номер: 4238-5101081 Количество на модель: 1
4238-5101081
1
11

Номер детали на чертеже:

11

Усилитель надстройки рессор

Заводской номер: 3205-01-5101090 Количество на модель: 6
3205-01-5101090
6
12

Номер детали на чертеже:

12

Поперечина №4

Заводской номер: 4230-5101144 Количество на модель: 1
4230-5101144
1
13

Номер детали на чертеже:

13

Поперечина

Заводской номер: 4238-5101206 Количество на модель: 4
4238-5101206
4
14

Номер детали на чертеже:

14

Раскос усилительный

Заводской номер: 4230-5101270 Количество на модель: 4
4230-5101270
4
Каркас основания 4238-5101010 КАВЗ-4238 "Аврора" Каркас основания 4238-5101010 КАВЗ-4238 "Аврора"
