Комплектация ЦПГ в двигателях ЯМЗ-236, ЯМЗ-238 размерности 130х140 с турбонаддувом Евро-0,1

Комплектация ЦПГ в двигателях ЯМЗ-236, ЯМЗ-238 размерности 130х140 с турбонаддувом Евро-0,1
Сообщаем Вам, что с ноября 2010 года ОАО «Автодизель» перешло на комплектование двигателей ЯМЗ-236..., ЯМЗ-238… размерности 130х140 мм с турбонаддувом экологического класса Евро-0, 1 (кроме ЯМЗ-238НД3, ЯМЗ-238НД4, начиная с номера двигателя для ЯМЗ-236… А0412165, для ЯМЗ-238… А0412329) цилиндропоршневой группой модели 7511 (см. рисунок 1), а именно:

Наименование детали До измененияПосле изменения
ОбозначениеКол. шт.ОбозначениеКол. шт.
Комплект гильза-поршень для запасных частей:238Б-1004005-Б17511.1004005-601
   - Поршень (в сборе)238НБ-1004015-Б417511.1004015-201
   - Кольцо поршневое компрессионное верхнее236-1004030-Б17511.10040301
   - Кольцо поршневое компрессионное236-1004032-А32 7511.1004032-011
   - Кольцо поршневое маслосъемное (в сборе)236-100403417511.10040341
   - Гильза 236-1002021-Б21236-1002021-Б21
Кольцо пружинное упорное236-1004022-Б227511.10040222
Шатун (в сборе)236-1004045-Б317511.1004045-021
Палец поршневой236-100402017511.1004020 или
 7511.1004020-03
1

Двигатели ЯМЗ-238НД3, ЯМЗ-238НД4 комплектуются цилиндропоршневой группой модели 7511 с марта 2011 года (начиная с номера двигателя B0424627). В связи с данным изменением создан комплект гильза-поршень для запасных частей 7511.1004005-60.

Визуально отличить цилиндропоршневую группу возможно следующим образом:
1. Поршень 238НБ-1004015-Б4 имеет четыре выточки под поршневые кольца, а поршень 7511.1004015-20 имеет три выточки под поршневые кольца (см. рисунок 1);
2. Диаметр под поршневой палец в поршне 7511.1004015-20 и верхней головке шатуна 7511.1004045-20 составляет 52 мм (см. рисунок 1), а в поршне 236НБ-1004015-Б4 и шатуне 236-1004045-Б3 – 50 мм (см. рисунок 1);
3. Верхняя головка шатуна 7511.1004045-20 скошена в отличие от верхней головки шатуна 236-1004045-Б3 (см. рисунок 1);

ОБРАЩАЕМ ВАШЕ ВНИМАНИЕ НА ТО, ЧТО ДЛЯ УКАЗАННЫХ ВЫШЕ ДВИГАТЕЛЕЙ, ИЗГОТОВЛЕННЫХ ДО ИЗМЕНЕНИЯ, ПРИ РЕМОНТЕ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ КОМПЛЕКТ ГИЛЬЗА-ПОРШЕНЬ 238Б-1004005-Б, А ДЛЯ ДВИГАТЕЛЕЙ, ИЗГОТОВЛЕННЫХ ПОСЛЕ ИЗМЕНЕНИЙ – КОМПЛЕКТ ГИЛЬЗА-ПОРШЕНЬ 7511.1004005-60.

Изменения цилиндропоршневой группы

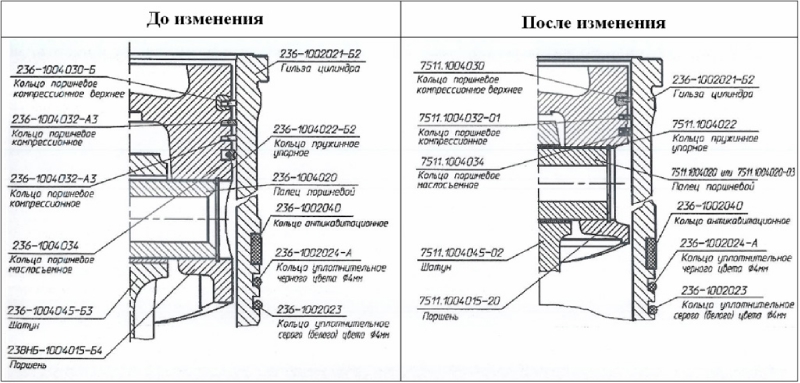

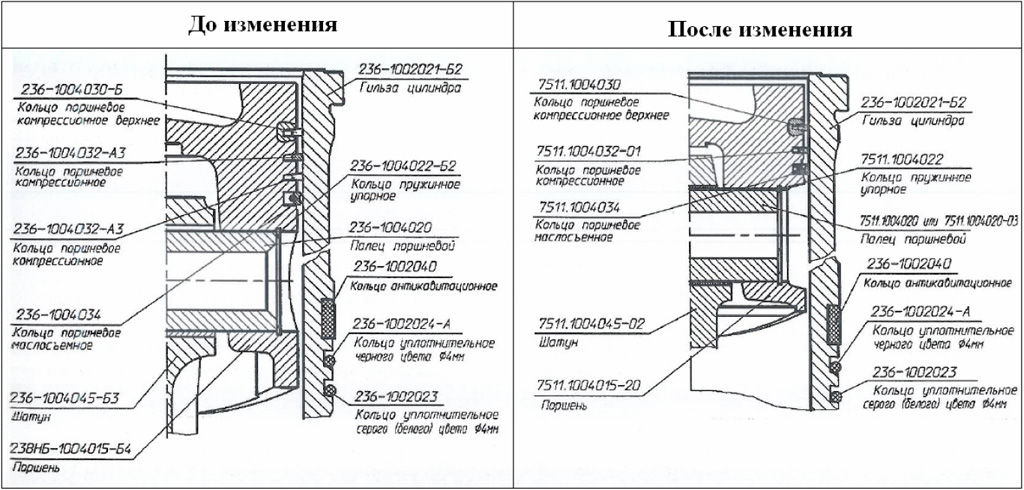

Рисунок 1. Изменения цилиндропоршневой группы





Информационное письмо №465 от 17.06.2011
для сбытовой сети ООО "Силовые агрегаты - Группа ГАЗ"
от Начальника управления по продажам Иванова С.А.
касательно продукции ОАО "Автодизель" (ЯМЗ)

Уважаемые партнеры!

Информируем Вас, что в настоящее время двигатели ЯМЗ-236, -238 с турбонаддувом комплектуются поршневой группой 7511.1004005-60, 7511-1004009-60 взамен 238Б-1004005-Б и 238Б-1004009-Б соответственно.

Состав комплекта ЦПГ 7511.1004005-60:
Наименование детали ОбозначениеКол-во, шт.
Кольцо уплотнительное236-1004024-А1
Кольцо антикавитационное236-10020401
Кольцо уплотнительное236-10023231
Комплект поршневых колец7511.10040021
Гильза цилиндра236-1002021-Б21
Поршень7511.1004015-201

С указанными комплектами устанавливается также поршневой палец 7511.1004020-03 и шатун 7511.1004045-02.   Данные комплекты включены в прайс-лист с 01.07.2011г.

С уважением,
Начальник управления по продажам С.А. Иванов
