Предпусковой подогреватель КАМАЗ: легкий пуск мотора в любую погоду

Предпусковой подогреватель КАМАЗ: легкий пуск мотора в любую погоду

Дизельные двигатели сложно запускаются на морозе, что затрудняет нормальную эксплуатацию автомобиля. Для решения этой проблемы используются предпусковые подогреватели различных типов. На грузовиках КАМАЗ применяются подогреватели, работающие на дизтопливе — об этих устройствах рассказано в статье.


Назначение подогревателя

Одна из особенностей дизельного двигателя заключается в том, что он плохо запускается при температуре окружающей среды ниже -15...-20°C. На морозе топливо и масло становятся слишком вязкими, поэтому форсунки не могут обеспечить необходимый распыл топлива, а КШМ с трудом поддается проворачиванию. Поэтому для успешного пуска дизеля имеет смысл использовать предпусковой подогреватель.

Подогреватель — специальное устройство, обеспечивающее прогрев двигателя до температуры, при которой возможен его нормальный пуск. В автомобилях КАМАЗ предпусковой подогреватель используется для успешного пуска двигателя при температуре ниже -20°C. Некоторые модели подогревателей также могут прогревать кабину и другие агрегаты, однако данная функция используется нечасто, так как в ней нет критической необходимости.


Типы и применимость предпусковых подогревателей

На автомобилях КАМАЗ применяются автономные жидкостные предпусковые подогреватели, работающие на дизельном топливе. Они удобны тем, что используют дизтопливо и при малом расходе обеспечивают довольно быстрый прогрев двигателя. В то же время подогревателю для работы требуется подключение к электрической сети автомобиля, однако этот агрегат довольно экономичен и за время прогрева двигателя не слишком разряжает аккумулятор.

На ранних моделях грузовиков КАМАЗ и на военных модификациях (модели 4310, 5320 и другие) наиболее часто устанавливались подогреватели типа ПЖД-30 — это простые по конструкции и надежные агрегаты, работающие на жидком дизельном топливе (что отображено в его аббревиатуре) и обладающие производительностью до 30,2 кДж тепла в секунду. Данные агрегаты все еще находят широчайшее применение и выпускаются многими производителями.

Из современных агрегатов можно выделить модельный ряд подогревателей 15.8106, которые находят применение на очень многих актуальных грузовиках КАМАЗ, а также на других автомобилях, автобусах, тракторах и спецтехнике. Определенное распространение получили и подогреватели типа 14ТС-10. Однако и старые, и новые подогреватели имеют принципиально одинаковое устройство.


Общее устройство подогревателя

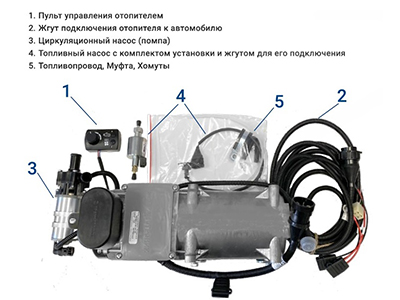

Конструктивно жидкостный подогреватель состоит из нескольких основных узлов:

  • Котел, осуществляющий подогрев охлаждающей жидкости раскаленными газами — продуктами сгорания топлива;
  • Горелка, в которой происходит образование топливно-воздушной смеси, ее первоначальный поджиг и последующее сгорание;
  • Насосный агрегат, обеспечивающий подачу воздуха (а также и отвод отработанных газов) и циркуляцию охлаждающей жидкости в системе;
  • Система дистанционного управления.

Основу подогревателя составляет котел, он обычно состоит из четырех вставленных друг в друга стальных цилиндров, образующих теплообменник из двух разобщенных кольцевых полостей — для прохождения отработанных газов и циркуляции охлаждающей жидкости. На внешней поверхности котла расположены три патрубка — для подвода и отвода охлаждающей жидкости, и для отвода отработанных газов.

Один торец котла глухой, внутри о него ударяются отработанные газы, меняют свое направление, уходят в газовую полость и выходят через патрубок. При этом тепло газов не теряется бесполезно, оно используется для нагрева масла в масляном поддоне двигателя. Для этого к патрубку присоединена выхлопная труба, подведенная к нижней поверхности поддона.

В открытом торце котла устанавливается горелка, в которой располагаются:

  • Форсунка — мелко распыляет топливо и придает ему большую скорость для образования устойчивого факела. Для очистки топлива в форсунке предусмотрен сетчатый фильтр;
  • Искровая свеча зажигания — используется только в момент запуска подогревателя для первоначального поджига топлива;
  • Электромагнитный топливный клапан — отвечает за подачу топлива к форсунке, управляется с пульта в кабине. Здесь также имеется сетчатый фильтр;
  • Нагреватель топлива — выполняет нагрев проходящего к форсунке жидкого топлива, обычно выполнен в виде цилиндрического нагревательного элемента;
  • Газовый нагреватель — выполняет нагрев образовавшейся топливно-воздушной смеси непосредственно в горелке, выполнен в виде кольца, охватывающего горелку в определенном месте.

Узел крепится на открытый торец котла, к нему подведена топливная трубка и воздушный патрубок, а также на нем предусмотрены разъемы для подключения к блоку управления в кабине.

Насосный агрегат — это тоже отдельный узел, в котором объединены все насосы — водяной, топливный и воздушный (вентилятор). Все они имеют привод от одного двигателя, каждый насос соединен патрубками и трубками со своими системами. Водяной насос подключен к водяной рубашке двигателя, он осуществляет отбор жидкости от задней части блока и подает ее на котел, от котла нагретая жидкость поступает в переднюю часть блока (обычно в правую его часть).

Топливный насос соединен со специальным топливным баком малого объема, топливо отсюда подается к электромагнитному клапану на горелке. Причем насос создает довольно высокое давление (до 6-9 атмосфер), необходимое для эффективного распыла топлива форсункой. Бак автоматически наполняется топливом при запущенном двигателе или ручным топливоподкачивающим насосом при остановленном моторе.

Вентилятор осуществляет нагнетание воздуха в горелку под давлением, это обеспечивает как эффективное образование факела, так и прогон отработанных газов через весь подогреватель и их подачу на масляный поддон двигателя.

Именно в конструкции и расположении насосного агрегата заключаются основные отличия между разными типами подогревателей. В подогревателях ПЖД-30 насосный агрегат выполнен в виде самостоятельного узла, который монтируется либо над котлом, либо вовсе располагается в любом удобном месте. В этом случае все соединения выполняются патрубками различной длины. А в подогревателях 15.8106 и им подобных насосный агрегат устанавливается на торце котла, непосредственно рядом с горелкой. Такое решение позволяет отказаться от воздушных патрубков и приводит к уменьшению габаритов подогревателя.

Система дистанционного управления содержит блок управления с переключателем режимов работы подогревателя (на четыре положения), ряд реле и предохранителей, и коммутатор свечи зажигания. С помощью данной системы осуществляется управление и контроль работы агрегата.

В современных подогревателях часто используются различные датчики (в первую очередь — датчик температуры или датчик факела) и вспомогательные устройства, облегчающие запуск агрегата и дающие возможность контролировать его работу. Однако принципиально эти подогреватели не отличаются от старых.


Порядок использования предпускового подогревателя

В общем случае эксплуатация подогревателя сводится к следующему:

  1. Проверить уровень охлаждающей жидкости и топлива в бачке (если топлива нет, то подкачать вручную), включить «массу», открыть топливный кран на бачке;
  2. Переключатель режимов установить в положение «III» (фиксированное). Это включает вентилятор и нагреватель топлива, происходит продувка котла и подготовка первой порции топлива к поджигу. Время работы подогревателя в этом режиме зависит от окружающей температуры, при -20°C достаточно подержать примерно 20 секунд, при -30°C — до 30 секунд, при -40°C — до минуты, при -50°C — до полутора минут;
  3. Переключатель режимов установить в положение «II» (нефиксированное). Это открывает топливный клапан и подключает свечу к коммутатору. Подогретое топливо под давлением подается в горелку и смешивается с воздухом, образуя горючую смесь, а свеча выполняет поджиг. Обычно возгорание происходит в течение 10-15 секунд, о появлении устойчивого пламени говорит возникновение характерного гула;
  4. После начала работы горелки переключатель режимов переводится в положение «I» (фиксированное). Это отключает свечу зажигания, теперь подогреватель работает в основном режиме. Отработанные газы нагревают охлаждающую жидкость, которая циркулирует по подогревателю и водяной рубашке двигателя, в результате чего и достигается прогрев силового агрегата;
  5. При достижении температуры двигателя до рабочего уровня (70-80°C) вновь перевести переключатель в положение «III». Это закроет топливный клапан, но вентилятор будет работать и продует котел от остатков отработанных газов. Через 20-30 секунд перевести переключатель в положение «0» — это полностью отключит подогреватель. Закрыть краник на топливном баке.

Следует отметить, что предпусковой подогреватель является источником повышенной опасности. При неграмотном использовании или халатности он может стать причиной пожара. Так что во время его работы недопустимо отлучаться, также нельзя эксплуатировать подогреватель при утечке топлива и других неисправностях.

При правильном использовании подогревателя и соблюдении ТБ пуск двигателя автомобиля КАМАЗ будет простым в любой мороз.
