Типы автомобильных домкратов. Назначение, конструкция и сферы применения

04.02.2019
Типы автомобильных домкратов. Назначение, конструкция и сферы применения

Автомобильный домкрат — это специальный механизм, позволяющий производить текущий ремонт грузового или легкового автомобиля в тех случаях, когда данный ремонт должен проводиться без опоры автомобиля на колёса, а также смену колес непосредственно на месте поломки или остановки. Удобство современного домкрата — в его мобильности, малом весе, надежности и простоте обслуживания.

Наиболее часто домкратами пользуются водители легковых и грузовых автомобилей, автотранспортные предприятия (особенно их выездные бригады), автосервисы и шиномонтажи.


Основные характеристики

Грузоподъемность (обозначается в килограммах или тоннах) — максимальная масса груза, который может поднять домкрат. Для определения того, подойдёт ли домкрат для подъёма данного автомобиля, необходимо, чтобы его грузоподъёмность была не ниже аналогичного показателя штатного домкрата или быть не ниже ½ полной массы автомобиля.

Опорная площадка — нижняя опорная часть домкрата. Она, как правило, больше верхней опорной части, чтобы обеспечить как можно меньшее удельное давление на опорную поверхность, и снабжается выступами-«шипами», чтобы предотвратить скольжение домкрата по опорной площадке.

Подхват — часть домкрата, предназначенная для упора в автомобиль или поднимаемый груз. На винтовых или реечных домкратах для старых моделей отечественных автомобилей представляет собой откидывающийся стержень, на других, как правило, жестко закрепленный кронштейн (подъемную пяту).

Минимальная (начальная) высота подхвата (Нmin) — наименьшее расстояние по вертикали от опорной площадки (дороги) до подхвата в его нижнем рабочем положении. Начальная высота должна быть небольшой, для того чтобы домкрат вошел между опорной площадкой и элементами подвески или кузова.

Максимальная высота подъема (Нmax) — наибольшее расстояние по вертикали от опорной площадки до подхвата при поднятии груза на полную высоту. Недостаточная величина Нmax не позволит использовать домкрат для поднятия транспортных средств или прицепов, у которых места, предназначенные для установки домкрата, находятся на большой высоте. В случае нехватки высоты возможно использование проставочных подушек.

Максимальный рабочий ход домкрата (Lmax) — наибольшее перемещение подхвата по вертикали от нижнего до верхнего положения. Если рабочий ход недостаточен, домкрат может не «оторвать» колесо от дороги.

Существует несколько видов домкратов, которые классифицируются по типу конструкции:

  1. Винтовые домкраты
  2. Реечные домкраты
  3. Гидравлические домкраты
  4. Пневматические домкраты

1. Винтовые домкраты

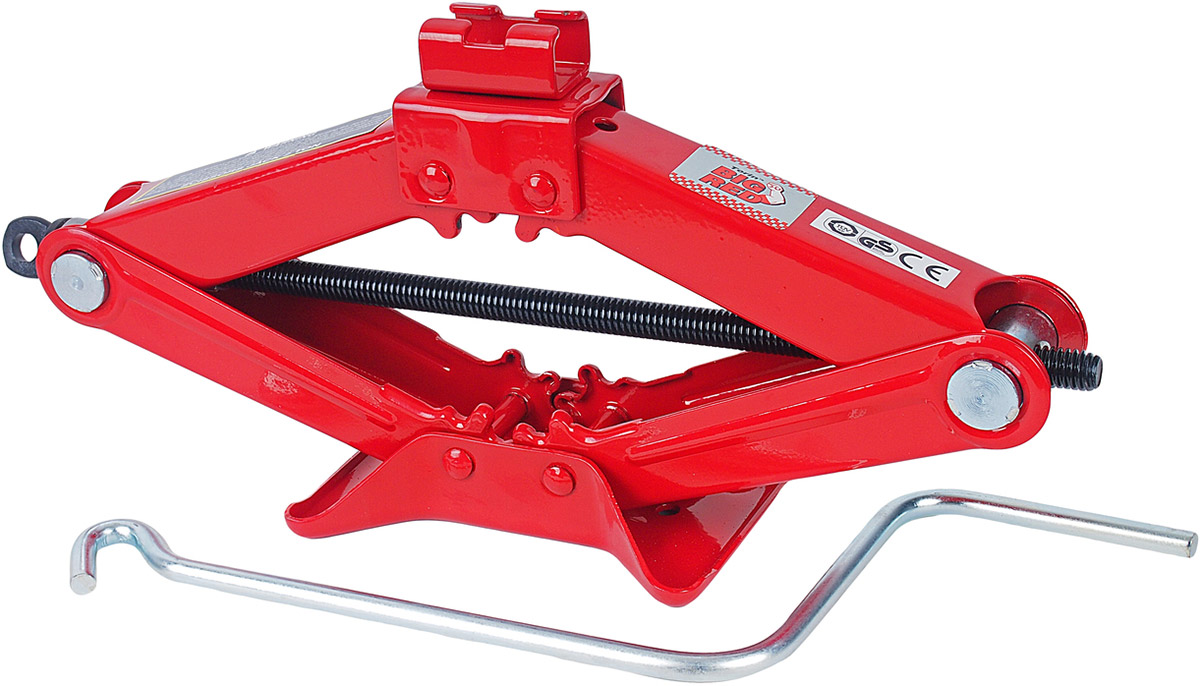

Винтовые домкраты
Винтовые домкраты

Винтовые автомобильные домкраты бывают двух видов — телескопические и ромбические. Винтовые домкраты пользуются популярностью у автолюбителей. При этом ромбические домкраты, грузоподъёмность которых варьируются от 0,5 т до 3 т, наиболее популярны у владельцев легковых автомобилей и часто входят в комплект штатного дорожного инструмента. Телескопические домкраты при грузоподъемности до 15 т незаменимы для автомобилей класса внедорожников и LCV различных видов.

Главная деталь винтового домкрата — это винт с шарнирнозакрепленной грузоопорной чашкой, приводимый во вращение рукояткой. Роль несущих элементов выполняют стальной корпус и винт. В зависимости от направления вращения рукоятки, винт поднимает или опускает подхватную площадку. Удержание груза в нужном положении происходит за счет торможения винта, что обеспечивает безопасность работы. Для горизонтального перемещения груза используется домкрат на салазках, снабженных винтом. Грузоподъемность винтовых домкратов может достигать 15 тонн.

Основные преимущества винтовых домкратов:

  • значительный рабочий ход и высота подъема;
  • малый вес;
  • низкая цена.

Винтовой домкрат надежен в эксплуатации. Это обусловлено тем, что груз фиксирует трапецеидальная резьба, и при подъеме груза гайка вращается вхолостую. Кроме того, к достоинствам этих инструментов относят прочность и устойчивость, а также то, что они могут работать без дополнительных подставок.


2. Реечные домкраты

Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Важная особенность реечного домкрата — это низкое расположение подъемной площадки. Нижний конец рейки (лапа) имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. Поднятый на рейке груз удерживается стопорными устройствами.

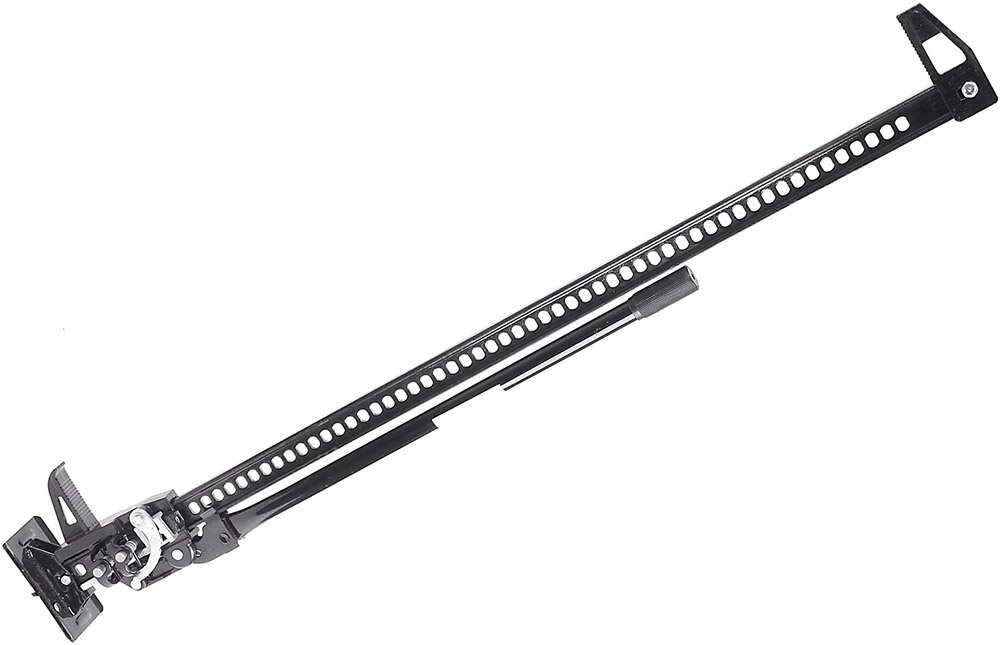

Реечные домкраты
Реечные домкраты

2.1. Рычажные

Рейка выдвигается качающимся приводным рычагом.

2.2. Зубчатые

В зубчатых домкратах приводной рычаг заменен на шестеренку, которая через редуктор вращается при помощи приводной рукоятки. Чтобы груз был надежно зафиксирован на определенной высоте и в нужном положении, одна из шестеренок снабжена стопорным механизмом — храповиком с «собачкой».

Реечные домкраты грузоподъемностью до 6 тонн имеют одноступенчатую передачу редуктора, от 6 до 15 тонн — двухступенчатую, свыше 15 тонн — трехступенчатую.

Такие домкраты можно использовать и в вертикальном и в горизонтальном положении, они удобны в эксплуатации, хорошо ремонтируются и являются универсальным средством для подъема и фиксации груза.


3. Гидравлические домкраты

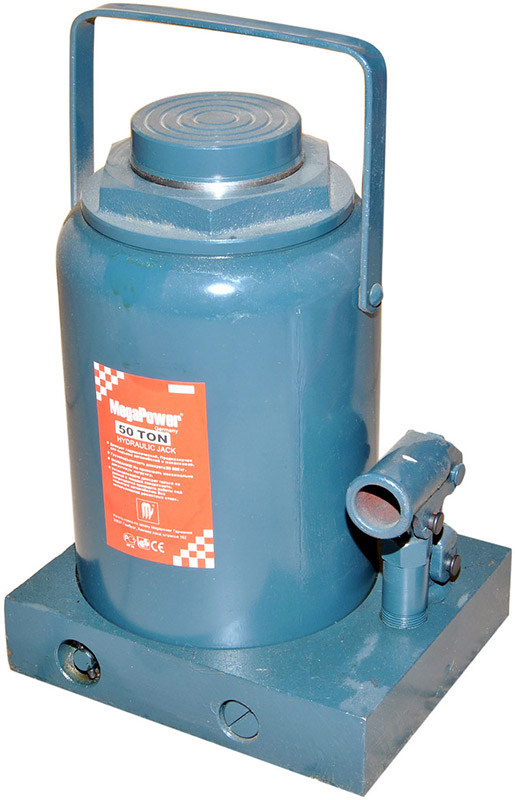

Гидравлические домкраты
Гидравлические домкраты

Гидравлические домкраты, как следует из названия, работают за счет создания давления жидкости. Основные несущие элементы: корпус, выдвигаемый поршень (плунжер) и рабочая жидкость (как правило, гидравлическое масло). Корпус может быть одновременно направляющим цилиндром для поршня и резервуаром для рабочей жидкости. Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. При движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего цилиндра, выдвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны.

Для опускания груза открывается запорная игла перепускного клапана, и рабочая жидкость вытесняется из полости рабочего цилиндра обратно в резервуар.

К достоинствам гидравлических домкратов относятся:

  • высокая грузоподъемность — от 2 до 200 т;
  • жесткость конструкции;
  • устойчивость;
  • плавность хода;
  • компактность;
  • небольшое усилие на приводной рукоятке;
  • высокий КПД (75-80%).

К недостаткам можно отнести:

  • небольшую высоту подъема за один рабочий цикл;
  • сложность конструкции;
  • невозможно точно отрегулировать высоту опускания;
  • у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств. Поэтому они сложнее в ремонте.

Существует несколько видов гидравлических домкратов.

3.1. Классические бутылочные домкраты

Одним из самых универсальных и удобных видов является одноштоковый (или одноплунжерный) бутылочный домкрат. Часто такие домкраты входят в состав штатного дорожного инструмента грузовых автомобилей различных классов, от лёгкотоннажных коммерческих автомобилей до крупнотаннажных автопоездов, а также дорожно-сторительной техники. Такой домкрат можно использовать даже в качестве силового узла прессов трубогибов, труборезов и т.п.

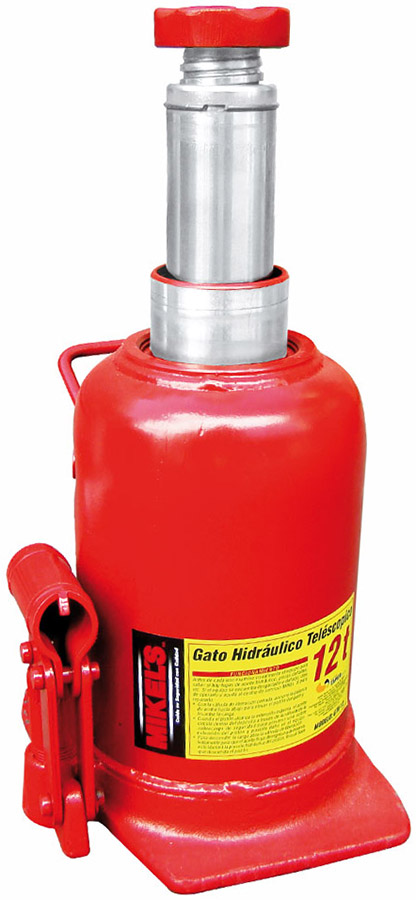

Телескопические домкраты
Телескопические
домкраты

3.2. Телескопические (или двухплунжерные) домкраты

Отличается от одноштоковых лишь наличием телескопического штока. Такие домкраты позволяют поднимать груз на большую высоту, либо уменьшить высоту подхвата, сохранив при этом максимальную высоту подъёма.

Имеют грузоподъемность от 2 до 100 т и более. Корпус — это одновременно и направляющий цилиндр для плунжера, и резервуар для рабочей жидкости. Подъемная пята у домкратов грузоподъемностью до 20 т находится в верхней части винта, ввернутого в плунжер. Это позволяет при необходимости, выворачивая винт, увеличить начальную высоту домкрата.

Существуют конструкции гидравлических домкратов, где для привода насоса используется электродвигатель, подключаемый к бортовой сети автомобиля, либо пневмопривод.

При выборе гидравлического бутылочного домкрата необходимо учитывать не только его грузоподъемность, но и высоты подхвата и подъема, так как рабочего хода при достаточной грузоподъемности может не хватить для поднятия автомобиля.

Гидравлические домкраты требуют контроля уровня жидкости, состояния и герметичности сальников.

При нечастом использовании таких домкратов рекомендуется при хранении не затягивать до конца запорный механизм. Их работа возможна только в вертикальном положении и только (как и любых гидравлических домкратов) для подъема, а не для длительного удерживания груза.

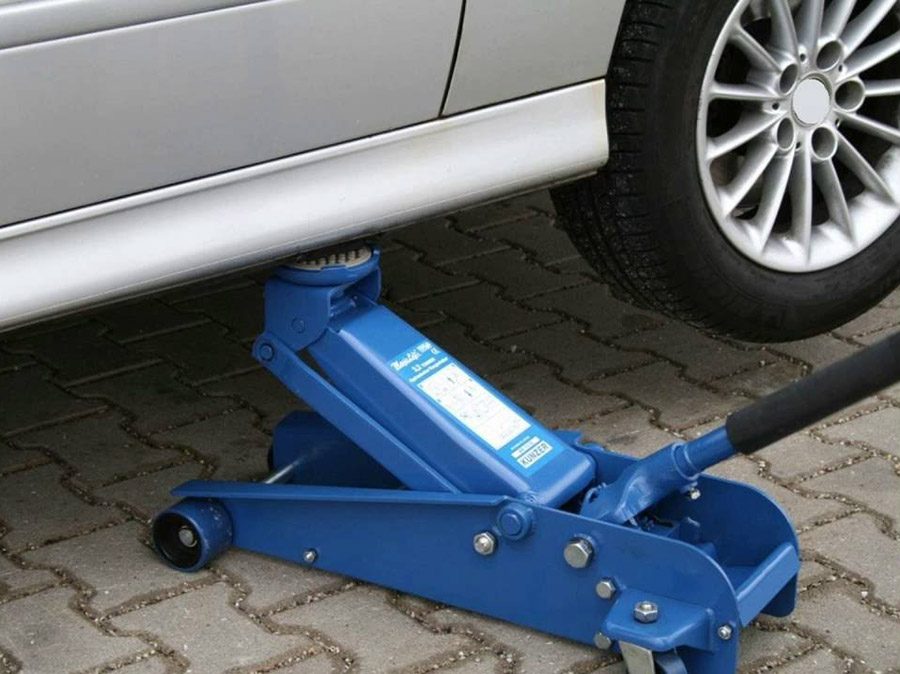

Подкатные домкраты
Подкатные домкраты

3.3. Подкатные домкраты

Подкатные домкраты представляют собой низкий корпус на колесиках, из которого гидроцилиндром поднимается рычаг с подъемной пятой. Удобству работы способствуют съемные площадки, изменяющие высоты подхвата и подъема. Не следует забывать, что для работы с подкатным домкратом требуется ровная и твердая поверхность. Поэтому данный тип домкратов, как правило, применяется в автосервисах и шиномонтажных мастерских. Самыми распространёнными являются домкраты грузоподъёмностью от 2 до 5 тонн.


4. Пневматические домкраты

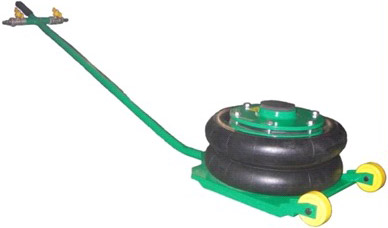

Пневматические домкраты
Пневматические домкраты

Пневматические домкраты незаменимы в случае небольшого зазора между опорой и грузом, при малых перемещениях, точном монтаже, если предстоит работа на рыхлом, неровном или болотистом грунте.

Пневматический домкрат представляет собой плоскую резинокордную оболочку из особой усиленной ткани, увеличивающуюся по высоте при подаче в неё сжатого воздуха (газа).

Грузоподъёмность пневмодомкрата определяется рабочим давлением в пневмоприводе. Пневматические домкраты бывают нескольких типоразмеров и разной грузоподъемности, как правило, 3 – 4 – 5 тонн.

Главный недостаток пневматических домкратов — их высокая стоимость. На неё влияют относительная сложность конструкции, связанная в основном с герметизацией соединений, дорогостоящая технология изготовления герметичных оболочек и, наконец, небольшие промышленные партии выпуска.



Ключевые характеристики при выборе домкрата:

  1. Грузоподъемность — максимально возможная масса поднимаемого груза.
  2. Начальная высота подхвата — минимально возможное расстояние по вертикали между опорной поверхностью и опорной точкой механизма в нижнем рабочем положении.
  3. Высота подъема — предельное расстояние от опорной поверхности до максимальной рабочей точки, она должна позволять без труда снять любое колесо.
  4. Подхват — часть механизма, которая предназначена для упора в поднимаемый предмет. Многие реечные и винтовые домкраты имеют подхват, выполненный в виде откидного стержня (такой способ крепления подходит не для всех автомобилей, что ограничивает его сферу применения), тогда как подхват гидравлических, ромбических и других моделей выполнен в виде жестко закрепленного кронштейна (подъемной пяты).
  5. Рабочий ход — перемещение подхвата по вертикали от нижнего до верхнего положения.
  6. Вес домкрата.

Правила безопасности при работе с домкратами

Работая с домкратами, необходимо соблюдать основные правила техники безопасности при работе с домкратами.

При замене колеса и при производстве ремонтных работ с поднятием и вывешиванием автомобиля требуется:

  • зафиксировать колеса с противоположной домкрату стороны в обоих направлениях, чтобы избежать откатки автомобиля и падения его с домкрата или подставки. Для этого можно использовать специальные башмаки;
  • после поднятия кузова на необходимую высоту, независимо от конструкции домкрата, установить под несущие элементы кузова (пороги, лонжероны, раму и т.д.) надежную подставку. Категорически запрещается работать под автомобилем, если он стоит только на домкрате!
