Камеры тормозные мембранные РААЗ

20.05.2011

Камеры тормозные мембранные - предназначены для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов. Преобразование энергии происходит с помощью эластичного мембранного элемента внутри камеры. Мембранные тормозные камеры используются в автомобилях, прицепах и других видах транспорта.

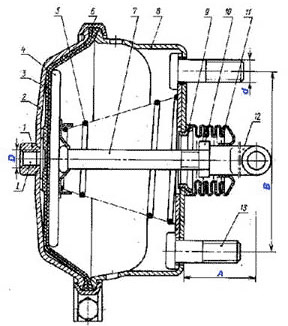

Схема тормозной камеры:
1 - штуцер; 2 - крышка корпуса; 3 - мембрана; 4 - диск опорный; 5 -пружина возвратная; 6 - хомут; 7 - шток;	8 - корпус камеры; 9 - кольцо; 10 - контргайка; 11 - чехол защитный; 12 - вилка; 13 - болт; I - подвод сжатого воздуха

Устройство и принцип работы тормозных камер следующий. Мембрана тормозной камеры (3) зажата между корпусом (8) камеры и крышкой (2) стяжным хомутом (6). Хомут тормозной камеры состоит из двух полуколец. К кронштейну разжимного кулака тормозная камера крепится двумя болтами (13). Эти болты приварены к фланцу, который вставлен в корпус тормозной камеры изнутри. На конце штока тормозной камеры находится резьбовая вилка (12), которая соединяется с регулировочным рычагом. Корпус (8) тормозной камеры имеет специальные дренажные отверстия для связи подмембранной полости тормозной камеры с атмосферой.

Для торможения в полость над мембраной подается сжатый воздух. Мембрана перемещается и воздействует на шток (7). При этом воздух из-под мембраны выходит в атмосферу через отверстие в корпусе камеры. При растормаживании под действием возвратной пружины (5) шток (7) и мембрана тормозной камеры возвращаются в исходное положение. Вследствие этого тормозные колодки под действием оттяжных пружин отходят от тормозного барабана.

Выпускаемые камеры характеризуются типом - показателем, определяющим условную эффективную площадь мембраны в квадратных дюймах. Кроме того, камеры тормозные отличаются вылетом штока и рядом других параметров, которые представлены в таблице.

Обозначение	Тип	Размеры, мм				Ход штока, мм	Угол установки хомута, α°	Масса, кг	Приме чание	Приме няемость
Обозначение	Тип	А	B	d₁	D	Ход штока, мм	Угол установки хомута, α°	Масса, кг	Приме чание	Приме няемость
101-3519110	12	58	76	М12	М16х1,5	57	*	1,901	С чехлом	ЗИЛ
101-3519110-10	12	88	76	М12	М16х1,5	57	*	1,937	С чехлом	ЗИЛ
101-3519110-20	12	118	76	М12	М16х1,5	57	*	1,973	С чехлом	ЗИЛ
101-3519110-01	12	58	76	М12	М16х1,5	57	*	1,869	Без чехла	ЗИЛ
101-3519110-11	12	88	76	М12	М16х1,5	57	*	1,905	Без чехла	ЗИЛ
101-3519110-21	12	118	76	М12	М16х1,5	57	*	1,941	Без чехла	ЗИЛ
100-3519010-01	16	58	76	M12	M16x1,5	57	*	2,63	Без чехла	ЗИЛ
100-3519010-11	16	88	76	М12	М16х1,5	57	*	2,68	Без чехла	ЗИЛ
100-3519010-21	16	118	76	М12	М16х1,5	57	*	2,73	Без чехла	ЗИЛ
100-3519110	20	58	120	M16x1,5	M16x1,5	57	0±5	2,97	С чехлом	ЗИЛ
100-3519110-01	20	58	120	М16х1,5	М16х1,5	57	*	2,94	Без чехла	ЗИЛ
100-3519110-10	20	118	120	М16х1,5	М16х1,5	57	*	3,16	С чехлом	ЗИЛ
100-3519110-11	20	118	120	М16х1,5	М16х1,5	57	*	3,13	Без чехла	ЗИЛ
100-3519110-20	20	58	76	M12	M16x1,5	57	55	2,85	Без чехла	ЗИЛ
100-3519110-21	20	58	76	M12	M16x1,5	57	305	2,85	Без чехла	ЗИЛ
100-3519110-30	20	118	76	M12	M16x1,5	57	*	3,15	Без чехла	ЗИЛ
100-3519110-40	20	88	76	M12	M16x1,5	57	*	2,92	Без чехла	ЗИЛ
100-3519210	24	58	120	М16х1,5	М16х1,5	57	30...35	3,47	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
100-3519210-01	24	58	120	М16х1,5	М16х1,5	57	50...55	3,33	Без чехла	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
100-3519210-10	24	88	120	М16х1,5	М16х1,5	57	295...315	3,43	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
100-3519210-11	24	88	120	М16х1,5	М16х1,5	57	*	3,50	Без чехла	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
100-3519210-02	24	58	120	М16х1,5	М16х1,5	57	0±5	3,47	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
100-3519210-03	24	58	120	М16х1,5	М16х1,5	57	300...305	3,33	Без чехла	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
25.3519211	24	58	120	М16х1,5	М16х1,5	75	30…35	4,01	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
25.3519211-10	24	88	120	М16х1,5	М16х1,5	75	295…315	4,03	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
25.3519211-20	24	58	120	М16х1,5	М16х1,5	75	50…55	4,18	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
25.3519211-30	24	58	120	М16х1,5	М16х1,5	75	30…40	4,01	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
25.3519211-40	24	88	120	М16х1,5	М16х1,5	75	30…40	4,03	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
25.3519211-50	24	88	120	М16х1,5	М16х1,5	75	*	4,20	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
25.3519211-02	24	58	120	М16х1,5	М16х1,5	75	*	4,01	С чехлом	ЗИЛ, КАМАЗ, МАЗ, КРАЗ
100-3519310	30	58	120	М16х1,5	М16х1,5	64	25...45	4,03	С чехлом	МАЗ, КРАЗ, прицепы, полуприцепы
100-3519310-01	30	58	120	М16х1,5	М16х1,5	64	25...45	4,00	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы
100-3519310-10	30	88	120	М16х1,5	М16х1,5	64	25...45	4,10	С чехлом	МАЗ, КРАЗ, прицепы, полуприцепы
100-3519310-11	30	88	120	М16х1,5	М16х1,5	64	25...45	4,07	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы
100-3519310-20	30	118	120	М16х1,5	М16х1,5	64	25...45	4,17	С чехлом	МАЗ, КРАЗ, прицепы, полуприцепы
100-3519310-21	30	118	120	М16х1,5	М16х1,5	64	25...45	4,14	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519311	30	58	120	М16х1,5	М16х1,5	75	35…45	4,184	С чехлом	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519311-10	30	88	120	М16х1,5	М16х1,5	75	35…45	4,254	С чехлом	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519311-20	30	118	120	М16х1,5	М16х1,5	75	35…45	4,324	С чехлом	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519311-30	30	58	120	М16х1,5	М16х1,5	75	35…45	4,184	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519311-40	30	88	120	М16х1,5	М16х1,5	75	35…45	4,254	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519311-50	30	58	120	М16х1,5	М16х1,5	75	35…45	4,154	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519311-60	30	88	120	М16х1,5	М16х1,5	75	35…45	4,224	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519310-30	30	58	120	М16х1,5	М16х1,5	64	135…155	4,03	С чехлом	МАЗ, КРАЗ, прицепы, полуприцепы
25.3519310-02	30	58	120	М16х1,5	М16х1,5	65	135…155	4,00	Без чехла	МАЗ, КРАЗ, прицепы, полуприцепы

*-по согласованию с потребителем.
