Кулаки разжимные ТАиМ - характеристики и размеры

23.04.2011

ОАО "ТАиМ" - Бобруйский завод тормозной аппаратуры и механизмов выпускает широкий спектр комплектующих деталей колёсных тормозов. В перечне продукции завода представлены разжимные кулаки для автомашин МАЗ. Наша компания является официальным дилером завода и предлагает к продаже всю линейку запасных частей, выпускаемых заводом.

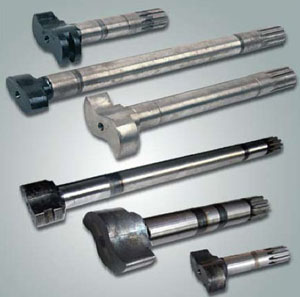

Кулаки разжимные устанавливаются в тормозных механизмах колес автотранспорта и предназначены для автоматической и ручной регулировки зазора между колодками и тормозным барабаном. Кулак разжимной представляет собой вал с двумя кулачками, служащими для одновременного разведения двух тормозных колодок тормозного механизма.

При торможении поворот вала разжимного кулака вызывает прижатие колодок к тормозному барабану. Профиль разжимного кулака выполняют по спирали Архимеда или эвольвентным. Благодаря этому суммарная сила, действующая со стороны кулака на колодки, не зависит от угла установки кулака в процессе изнашивания накладки.

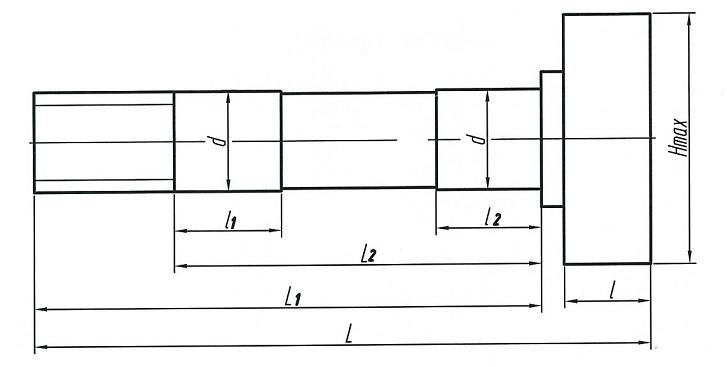

Обозначение правый/левый	d,mm	L1,mm	L2,mm	L,mm	l1,mm	l2,mm	l,mm	Hmax,mm	Присоединительные размеры
5336-3501110/111	40	203,5	147,5	247,5	43,5	42	35	99	Прямоугольные шлицы b-10x31x38e8x6d11
5336-3501110/111-10	40	203,5	147,5	247,5	43,5	42	35	99	Прямоугольные шлицы b-10x32x40e8x5d11
5434-3501110/111-10	40	148	85	192	12	63	35	99	Прямоугольные шлицы b-10x32x40e8x5d11
5434-3501110-20/111-20	40	148	85	192	12	63	35	99	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
54321-3501110/111	40	240	187	284	55	76	35	99	Прямоугольные шлицы b-10x32x40e8x5d11
54326-3501110/111	40	240	187	284	55	76	35	99	Прямоугольные шлицы b-10x32x40e8x5d11
54326-3502110/111	40	502	449	546	65	75	35	99	Прямоугольные шлицы b-10x32x40e8x5d11
64221-3501110/111	40	227	171	271	42	42	35	99	Прямоугольные шлицы b-10x32x40e8x5d11
6418-3501110/111	40	158	105	205	30	65	36	98	Прямоугольные шлицы b-10x32x40e8x5d11
5409-3501110/111	40	158	105	205	30	65	36	98	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
6430-3501110-20/111-20	40	247	196	284	70	66	36	98	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
6516-3501110/111	40	267	216	314	60	65	36	98	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
103-3501110/111	40	188,5	140	235,5	60	60	36	98	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
152-3501110/111	40	237	188	284	60	60	36	98	Прямоугольные шлицы b-10x32x40e8x5d11
4370-3501110/111	40	273,5	220	307,5	70	70	24	79,5	Прямоугольные шлицы b-10x32x40e8x5d11
4370-3502110/111	40	417	366	451	70	70	24	79,5	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
4370-3501110-020/111-020	40	273,5	220	307,5	70	70	24	79,5	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
4370-3502110-020/111-020	40	417	366	451	70	70	24	79,5	Эвольвентные шлицы 40x1.5x9hГОСТ6033-80
4202-3501110/111	40	155	112	199	-	-	35	99	Прямоугольные шлицы b-10x32x40e8x5d11
500-3501110-Б/111-Б	38	183	130	225,5	30	43	33,5	99	Прямоугольные шлицы b-10x31x38e8x5d11
771Б-3502110/111	38	314	265	358	35	43	35	99	Прямоугольные шлицы b-10x31x38e8x5d11
