Выпускная система двигателя

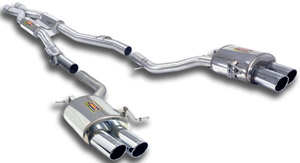

Выпускная система двигателя

При сгорании топливно-воздушной смеси в цилиндрах двигателя образуется большое количество выхлопных газов, которые необходимо удалить. С этой задачей справляется выхлопная система двигателя, которая заодно понижает шумность мотора и улучшает его экологические показатели. Этой системе посвящена данная статья.


Назначение выпускной системы автомобиля

Сгорание топливно-воздушной смеси в цилиндрах ДВС происходит взрывоподобно, и в результате этих микровзрывов образуются большие объемы газов, которые толкают поршень и заставляют коленвал вращаться. Однако эти газы после рабочего цикла должны удаляться из цилиндра, чтобы их место заняла новая порция топливно-воздушной смеси. Задачу отвода отработанных газов решает выпускная система двигателя.

Также эта система решает и другую важную задачу — понижение шумности двигателя. Продукты сгорания топливно-воздушной смеси находятся в цилиндре под большим давлением и при открытии выпускного клапана стремительно вырываются в атмосферу — происходит громкий хлопок. Однако в одном цилиндре каждую секунду даже на холостых оборотах происходит около десятка микровзрывов, поэтому хлопки при открытии клапана сливаются в постоянный шум высокой интенсивности. С этим шумом и борется выпускная система двигателя, которую в обиходе называют просто глушителем.


Устройство и принцип действия выпускной системы

Выпускная система двигателя состоит из следующих компонентов:

- Выпускной коллектор («штаны»);
- Виброизолирующая муфта («сильфон», устанавливается не на всех двигателях);
- Каталитический нейтрализатор (только с двигателя экологического класса «Euro-2» и выше);
- Сажевый фильтр (только в дизельных двигателях);
- Резонатор (пламегаситель или предварительный глушитель);
- Основной глушитель;
- Соединительные трубы между коллектором, нейтрализатором, резонатором и глушителем;
- Выхлопная труба (часто — вместе с наконечником выхлопной трубы).

Также в выпускной системе современных автомобилей (обычно перед входом в каталитический нейтрализатор) устанавливается кислородный датчик (лямбда-зонд), с помощью которого система управления двигателем измеряет количество остаточного кислорода в выхлопных газах и корректирует состав топливно-воздушной смеси, приводя его к оптимуму для данного режима работы мотора.

Принцип работы выпускной системы сводится к следующему. Выхлопные газы при открытии выпускного клапана с силой вырываются в выпускной коллектор, где они выполняют полезную работу — благодаря образующимся стоячим волнам выравнивают давление при открытии клапана, и в целом улучшают режим работы двигателя. Потом выхлопные газы поступают сначала в каталитический нейтрализатор (он снижает концентрацию угарного газа, оксидов азота и несгоревших углеводородов), затем в резонатор, где происходит падение скорости выхлопных газов, гасятся пульсации и снижается шум. Из резонатора газы попадают в основной глушитель (именно здесь происходит основное подавление шума), а затем, уже ослабленные, в виде потока малой скорости выпускаются в атмосферу через выхлопную трубу.

При прохождении выхлопных газов через выпускную систему они теряют свою скорость, а интенсивность порождаемых ими звуковых волн снижается, что и приводит к понижению шумности.


  1. турбонагнетатель
  2. кислородный датчик перед нейтрализатором
  3. каталитический нейтрализатор
  4. кислородный датчик за нейтрализатором
  5. выпускная труба с виброизолирующей муфтой
  6. выпускная труба
  7. предварительный глушитель
  8. основной глушитель
  9. подвеска выпускной системы

Компоненты выпускной системы

На первый взгляд может показаться, что выпускная система двигателя — это просто набор труб и баков разной емкости, которые отводят выхлопные газы. На самом деле все несколько сложнее, и каждый компонент этой системы очень далек от простой трубы.

Выпускной коллектор. Это система труб, которые подключаются непосредственно к головке цилиндров (по одной трубе к одному цилиндру), собирают выхлопные газы и отводят их к катализатору и глушителю. Интересно, что каждая труба коллектора имеет определенную длину и сечение, что позволяет добиться образования стоячих волн при различных оборотах двигателя. Это необходимо для эффективной продувки цилиндров и обеспечения оптимального режима работы двигателя в различных режимах. Так что выпускной коллектор — это важная деталь, которая оказывает некоторое влияние на мощность и стабильность работы двигателя. Коллектор работает в экстремальных условиях, поэтому изготавливается из жаропрочных сплавов.

Виброизолирующая муфта. Муфта служит для развязки выпускного коллектора, который жестко соединен с двигателем, и остальных деталей выпускной системы. Обычно муфта выполнена в виде гибкого металлического шланга, который гасит воспринимаемые от коллектора вибрации.

Каталитический нейтрализатор. Каталитический конвертер-катализатор предназначен для повышения экологической безопасности выхлопных газов, что достигается нейтрализацией наиболее опасных газов: оксидов азота, угарного газа и несгоревших в камере сгорания углеводородов. Причем оксиды азота восстанавливаются, а образовавшийся свободный кислород служит для дожигания углеводородов и угарного газа. Обычно нейтрализатор выполнен в виде относительно небольшого модуля, в котором расположен керамический блок с катализаторами.

Каталитической нейтрализатор дизельного двигателя с мочевиной. В дизелях описанный выше нейтрализатор работает хуже, так как температура выхлопных газов в них ниже, что замедляет реакции восстановления оксидов азота. Поэтому в дизельных двигателях широкое распространение получили нейтрализаторы, дополненные системой впрыска в выхлопные газы мочевины (водного раствора аммиака), которая помогает удалить из выхлопа опасные соединения азота.

Сажевый фильтр. Также используется только в дизельных двигателях. Служит для очистки газов от сажи, очень часто конструктивно объединен с каталитическим нейтрализатором.

Резонатор. Это емкость особой формы, в которой происходит первоначальное снижение шума вследствие снижения скорости и пульсаций выхлопных газов. В резонаторе происходит отражение волн выхлопа и образование стоячих волн, отсюда и возникло название этого компонента.

Основной глушитель. Именно здесь происходит основное снижение шума выхлопных газов. Обычно это емкость с определенным образом расположенными перегородками и трубами, образующими лабиринт большой длины. Проходя через этот лабиринт, выхлопные газы разбиваются на множество потоков, звуковая энергия гасится и переходит в тепло, а пульсации давления поглощаются. В результате на выходе глушителя выхлопные газы имеют меньшую скорость и создают гораздо меньше шума.

Нужно отметить, что выпускная система несколько снижает мощность двигателя, так как выхлопные газы испытывают сопротивление на пути к атмосфере, и на преодоление этого пути затрачивается некоторая энергия. Но без глушителя современный автомобиль уже просто невозможно представить, поэтому с некоторыми недостатками приходится мириться.


Выпускная система двигателя и экология

Выхлопные газы обладают высокой степенью токсичности, они представляют опасность для окружающей среды и, в частности, для человека. Все дело в тех веществах, которые образуются при сгорании топлива и выбрасываются в атмосферу. Для человека наиболее опасны оксиды азота, угарный газ, а также многие углеводороды, являющиеся канцерогенами. Для окружающей среды наиболее опасны вещества, оказывающие губительный эффект на животных и растения, а также участвующие в образовании смога.

При появлении первых автомобилей вопрос об их экологической безопасности не вставал, но люди отмечали, что машины портят воздух своими выхлопными газами. Остро этот вопрос встал во второй половине прошлого века, а в начале 90-х годов в Европе приняли пакет законов, направленных на контроль экологической безопасности и снижение выбросов отработанных газов.

В 1992 году в Европе начал действовать экологический стандарт «Евро-1», а в 1995 году — «Евро-2», и именно с введением «Евро-2» для всех новых бензиновых двигателей стало обязательным наличие каталитического нейтрализатора в выпускной системе. В дизельных двигателях нейтрализатора оказалось недостаточно, поэтому с вступлением в силу стандарта «Евро-4» (2005 год) в дизелях стало обязательным наличие сажевого фильтра.

Каждый новый стандарт «Евро» заменял собой предыдущие стандарты, и значительно ужесточал требования по экологической безопасности. Уже сейчас многие нормы стандартов «Евро-1» – «Евро-3» считаются не просто устаревшими, а просто-напросто запрещены, так как по сегодняшним меркам они слишком опасны для природы и человека. Сегодня речь идет уже о стандарте «Евро-6» (вступит в силу в 2015 году), и по нему выхлоп бензинового двигателя должен содержать в 2,5 раза меньше оксидов азота и угарного газа, чем мотор стандарта «Евро-3». А содержание взвешенных частиц (сажи) дизельных двигателей стандарта «Евро-6» должно быть в десять раз меньше, чем по стандарту «Евро-3».

Погоня за экологической безопасностью — это, безусловно, хорошо, но она имеет и обратную сторону. Главная проблема экологичных двигателей в том, что они менее мощные, чем их неэкологичные собратья — дело здесь и в составе топлива, и в режиме сгорания топливно-воздушной смеси, и в необходимости пропускать выхлопные газы через катализаторы и фильтры. Но с этой потерей мощности и усложнением конструкции мотора приходится мириться, потому что окружающая среда нуждается в защите.
