Ремень гидроусилителя: основа надежной работы ГУР
В большинстве современных колесных транспортных средств применяются гидроусилители рулевого управления, основу которых составляет насос с ременным приводом. О том, что такое ремень гидроусилителя, каких типов бывают ремни и как они устроены, а также о выборе и замене этих деталей — читайте в статье.
Что такое ремень гидроусилителя руля?
Ремень гидроусилителя руля (ремень ГУР, приводной ремень ГУР) — элемент системы гидроусилителя рулевого управления колесных транспортных средств; бесконечный (замкнутый) ремень, посредством которого осуществляется привод масляного насоса ГУР от шкива коленчатого вала двигателя или иного навесного агрегата.
Многие современные автомобили оборудуются гидроусилителем руля (ГУР), который создает дополнительный момент на управляемых колесах для облегчения управления транспортным средством. Необходимое усилие на исполнительном механизме ГУР создается за счет давления рабочей жидкости, поступающей от специального насоса. Как правило, насос ГУР вместе с другими агрегатами устанавливается непосредственно на силовом агрегате, а его привод строится по традиционной схеме — с помощью клиноременной передачи от шкива коленчатого вала или другого навесного агрегата.
Основу клиноременной передачи составляет ремень гидроусилителя, который решает одну ключевую задачу — обеспечение бесперебойной передачи крутящего момента от шкива коленвала или иного агрегата на шкив насоса ГУР во всем диапазоне оборотов двигателя (в том числе и на переходных режимах) и в любых условиях эксплуатации. Данный ремень в зависимости от типа привода гидроусилителя играет большую или меньшую роль в обеспечении работоспособности двигателя и управляемости автомобилем, но в любом случае при износе или повреждениях он должен без лишних задержек меняться на новый. А перед покупкой нового ремня гидроусилителя следует разобраться в существующих типах этих деталей, их конструкции и особенностях.
Типы, устройство и особенности ремней ГУР

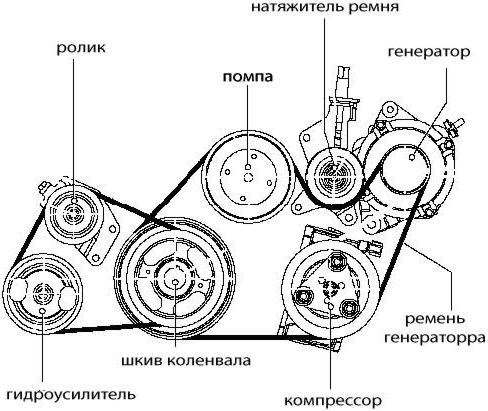

Привод насоса ГУР собственным ремнем с натяжителем
Привод насоса ГУР общим приводным ремнем
Привод насоса гидроусилителя руля может строиться по различным схемам:
- С помощью общего ремня привода навесных агрегатов двигателя;
- С помощью индивидуального ремня от шкива коленчатого вала двигателя;
- С помощью индивидуального ремня от шкива другого навесного агрегата — водяной помпы или генератора.
В первом случае насос ГУР включен в единый привод навесных агрегатов с общим ремнем, в простейшем варианте ремень охватывает генератор и водяную помпу, на автобусах и грузовиках насос ГУР может иметь общий привод с воздушным компрессором; в более сложных схемах в привод включается компрессор кондиционера и другие агрегаты. Во втором случае используется отдельный короткий ремень, который передает крутящий момент непосредственно от шкива коленвала на шкив насоса ГУР. В третьем случае крутящий момент сначала подается на водяную помпу или генератор со сдвоенным шкивом, а от этих агрегатов через отдельный ремень на насос ГУР.
Для привода насоса гидроусилителя используются различные по конструкции и размерам ремни:
- Гладкие клиновые ремни;
- Зубчатые клиновые ремни;
- Поликлиновые (многоручейковые) ремни.
Гладкий клиновой ремень — простейшее изделие, которое находит самое широкое применение на отечественных автомобилях и автобусах. Такой ремень имеет трапециевидное сечение, его узкая грань выполнена плоской, широкая — радиусной (выпуклой), что обеспечивает равномерное распределение усилий внутри ремня при его изгибе.
Зубчатый клиновой ремень — тот же клиновой ремень, в котором на узком основании выполнены поперечные насечки (зубья), повышающие гибкость изделия без потери прочности. Такие ремни могут использоваться на шкивах меньшего диаметра и нормально работать в широком интервале температур.
Поликлиновый ремень — плоский и широкий ремень, на рабочей поверхности которого выполнено от трех до семи продольных клиновых борозд (ручьев). Такой ремень имеет большую площадь контакта со шкивами, чем обеспечивается надежная передача крутящего момента и снижается вероятность проскальзывания.

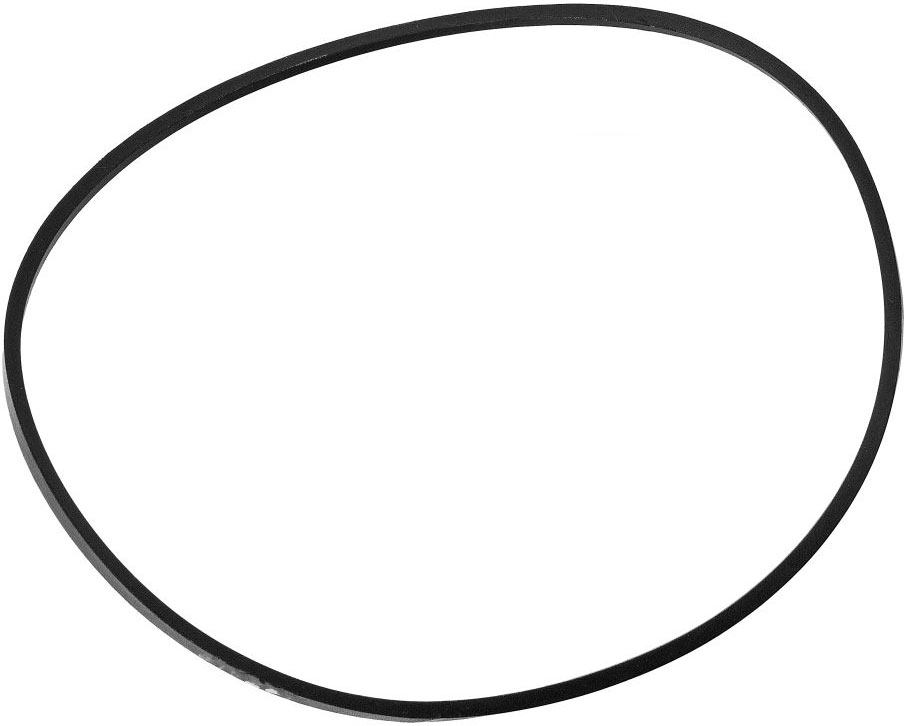

Гладкий клиновой ремень ГУР
Клиновой зубчатый ремень ГУР

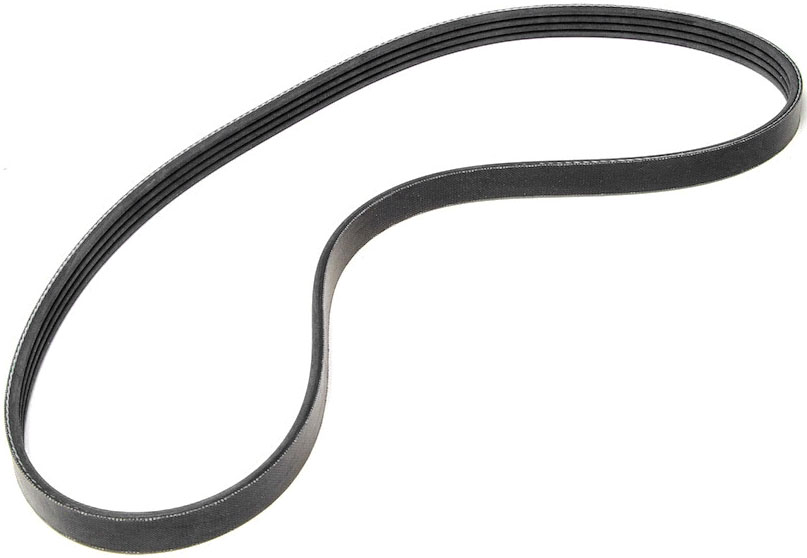

Поликлиновой ремень ГУР
Гладкие и зубчатые клиновые ремни применяются в индивидуальных приводах насоса ГУР от коленчатого вала и в приводах насоса, объединенных с приводом воздушного компрессора или иного агрегата. Приводы на основы клиновых ремней наиболее часто используются на отечественной технике, а также на автобусах и коммерческих автомобилях азиатского производства. Поликлиновые ремни с большим количеством ручьев (6-7) наиболее часто применяются в общих приводах навесных агрегатов силового агрегата, значительно реже ремни такой конструкции, но с меньшим числом ручьев (всего 2-4), встречаются в индивидуальных приводах насосов ГУР от коленвала или другого навесного агрегата. Приводы с поликлиновыми ремнями наиболее часто используются в легковых автомобилях иностранного производства.
Разрез приводного ремня ГУР
Ремни гидроусилителя имеют несложную конструкцию. Основу ремня составляет несущий слой в виде кордшнура из синтетического волокна (полиамидного, полиэфирного или иного), вокруг которого отформирован сам ремень из вулканизированной резины различных сортов. Гладкие и зубчатые клиновые ремни обычно имеют дополнительную защиту наружной поверхности в виде оплетки из тонкой оберточной ткани в два-три слоя. Для идентификации ремня на его широком основании может наноситься маркировка и различная вспомогательная информация.
Резиновые клиновые ремни гидроусилителей для отечественной техники должны соответствовать стандарту ГОСТ 5813-2015, они могут изготавливаться в двух исполнениях по ширине (узкого и нормального сечения) и имеют стандартизированный ряд размеров. Поликлиновые ремни изготавливаются по различным международным стандартам и собственным стандартам автопроизводителей.
Вопросы выбора и замены ремня гидроусилителя
В процессе работы силового агрегата все ремни изнашиваются и со временем требуют замены, это в полной мере относится и к ремню гидроусилителя. Замену данного ремня следует выполнять в сроки, рекомендованные автопроизводителем, либо (что бывает чаще) при его износе или повреждениях. Обычно о необходимости замены ремня гидроусилителя свидетельствует ухудшение работы ГУР на всех режимах эксплуатации автомобиля. Также ремень обязательно подлежит замене при обнаружении на нем трещин, чрезмерном растяжении и, конечно же, при его обрыве.
На замену следует выбирать ремень того же типа, что был установлен на автомобиле ранее. Для новых транспортных средств это должен быть ремень определенного каталожного номера, а по истечению гарантийного срока можно использовать любые ремни с подходящими характеристиками — типом (клиновой, поликлиновый), сечением и длиной. Если ремень насоса ГУР имеет натяжной ролик, то необходимо приобрести сразу и эту деталь вместе с крепежом. Оставлять старый натяжитель не рекомендуется, так как это может привести к интенсивному износу или повреждениям нового ремня.
Замену ремня гидроусилителя следует выполнять в соответствии с инструкцией по ремонту и обслуживанию транспортного средства. На двигателях с индивидуальным приводом насоса ГУР и без натяжителя достаточно ослабить крепление насоса, снять старый ремень, установить новый и выполнить натяжение ремня за счет правильного крепления насоса. Если в таком приводе предусмотрен натяжной ролик, то в первую очередь демонтируется он, затем снимается ремень, на его место ставится новый, а затем монтируется новый натяжитель. В двигателях с общим приводом навесных агрегатов замена ремня производится аналогично.
В ряде случаев работа по замене ремня может осложняться необходимостью выполнения дополнительных операций. Например, на многих двигателях сначала необходимо снять ремень привода генератора, а затем выполнять замену ремня насоса ГУР. Это следует учитывать и сразу готовить соответствующий инструмент.
Важнейшее значение при замене ремня гидроусилителя имеет обеспечение его правильного натяжения. При чрезмерном натяжении ремня детали будут испытывать высокие нагрузки, а сам ремень растягивается и в короткие сроки изнашивается. При слабом натяжении ремень будет проскальзывать, что выразится в ухудшении работы ГУР. Поэтому необходимо тщательно выполнять приведенные в инструкции рекомендации, и, если тесть такая возможность, использовать специальный инструмент для обеспечения нормального натяжения.
При правильном выборе и замене ремня гидроусилитель будет обеспечивать комфортное управление автомобилем в любых дорожных условиях.
