Гайка колеса: надежный крепеж колеса

Гайка колеса: надежный крепеж колеса

Колеса практически всех колесных транспортных средств, тракторов и иной техники монтируется на ступицу с помощью резьбовых шпилек и гаек. О том, что такое гайка колеса, какие типы гаек сегодня находят применение, как они устроены, а также об их подборе, замене и эксплуатации — читайте в этой статье.


Что такое гайка колеса?

Гайка колеса (колесная гайка) — резьбовое крепежное изделие для жесткого монтажа колеса на ступицу; гайка специальной конструкции и формы, оптимизированной для надежного прижима колесного диска к ступице.

Гайки используются на транспортных средствах, колеса которых монтируются на шпильки или закладные болты, установленные с обратной стороны ступицы. Одно колесо крепится комплектом гаек в количестве от четырех до десяти штук и более. От качества гаек и надежности их монтажа в заметной степени зависит безопасность автомобиля, поэтому при поломке или потере даже одной гайки ее необходимо менять. А чтобы сделать верный выбор и замену гаек, необходимо разобраться в их конструкции и особенностях.


Типы и конструкция гаек колес

Все гайки колес, независимо от типа, имеют принципиально одинаковую конструкцию. В общем случае это шестигранная деталь со сквозным центральным отверстием или глухим каналом, в котором нарезана резьба. Наружная часть гайки имеет фаску, тыльная (прилегающая к диску) — плоская, коническая, сферическая или иная, о чем сказано ниже. Дополнительно гайки могут комплектоваться шайбами или несъемными фланцами. Сегодня гайки чаще всего изготавливаются методом холодной объемной штамповки из легированных сталей, на изделия дополнительно наносятся электролитические антикоррозионные покрытия на основе цинка, хрома, никеля, кадмия или меди.

Ступичный узел и место колесных гаек в нем
Ступичный узел и место колесных гаек в нем

Современные колесные гайки отличаются конструкцией, типом опорных поверхностей и применимостью.

По конструкции гайки бывают двух типов:

  • С открытой резьбой (обычные);
  • С закрытой резьбой (колпачковые).

Изделия первого типа — обычные гайки со сквозным отверстием, в котором нарезана резьба. Изделия второго типа выполнены в виде колпачков, внутри которых выполнен глухой резьбовой канал. Колпачковые колесные гайки обеспечивают защиту резьбы от негативных воздействий окружающей среды и придают эстетический вид всему колесу.

При этом гайки могут иметь наружную поверхность под различный тип ключа:

  • Стандартные гайки — наружный шестигранник;
  • Нестандартные гайки — колпачковые под внутренний шестигранник, под ключи TORX и другие;
  • Гайки под специальный ключ («секретки»).

По конструкции опорной поверхности гайки (поверхности, которой изделие при монтаже опирается на колесный диск, обеспечивая его прижим) делятся на четыре стандартных типа:

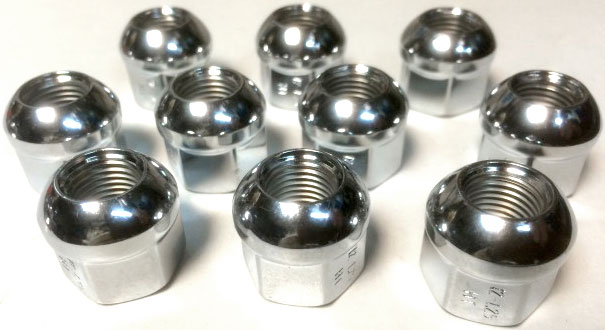

Колесные гайки со сферической опорной поверхностью
Колесные гайки со сферической опорной поверхностью
  • Тип A — опорная поверхность выполнена в виде сферического фланца большего диаметра, чем сама гайка. Разделяются на тип A с резьбой М12–М20 (уменьшенной высоты) и на тип А с резьбой М22 (увеличенной высоты);
  • Тип B — опорная поверхность выполнена в виде плоского фланца большего диаметра, чем сама гайка;
  • Тип C — опорная поверхность выполнена в виде усеченного конуса с уменьшающимся к вершине диаметром;
  • Тип D — опорная поверхность выполнена в виде невыпадающей упорной шайбы с плоским основанием большего диаметра, чем сама гайка.

В отдельную категорию выделяются конусные гайки «европейского» типа — их опорная поверхность выполнена в виде конического фланца увеличенного диаметра. Они не стандартизированы в России, но находят самое широкое применение.

Также существуют и различные нестандартные гайки:

  • Стопорные гайки — изделия с плоской упорной поверхностью, идущие в комплекте с рифлеными шайбами (одной или двумя), предотвращающими самопроизвольное отворачивание крепежа;
  • Гайки увеличенной длины — изделия, имеющие схожую со стандартным крепежом конструкцию, но отличающиеся увеличенной длиной;
  • «Юбки» — гайки с увеличенной длиной резьбовой части, используемые для монтажа литых дисков с глубокими колодцами под крепеж;
  • Гайки других форм.

По применимости гайки колес делятся на несколько групп по стороне установки на транспортное средство и возможности применения с тем или иным типом колесных дисков.

По стороне установки на ТС гайки бывают:

  • Универсальные;
  • Для левой стороны (с «правой» резьбой);
  • Для правой стороны (с «левой» резьбой).

Универсальные гайки имеют нормальную («правую») резьбу, они используются для монтажа всех колес легковых, коммерческих и многих грузовых автомобилей. Такие же гайки используются для монтажа колес на левой стороне (по ходу движения) грузовых автомобилей, а гайки с «левой» резьбой удерживают колеса с правой стороны. Такое применение гаек предотвращает их самопроизвольное раскручивание при движении транспортного средства.

Наконец, гайки изготавливаются для применения на различных типах колесных дисков:

  • Для штампованных дисков;
  • Для литых (легкосплавных) и кованых дисков.

Гайки для литых дисков имеют увеличенную опорную поверхность конической или сферической формы, которая обеспечивает наилучшее распределение нагрузки по диску и препятствует его деформации. Кроме того, сегодня существует огромное многообразие специальных гаек для литых дисков с различными декоративными эффектами, которые широко используются в сфере автотюнинга.


Гайки-секретки

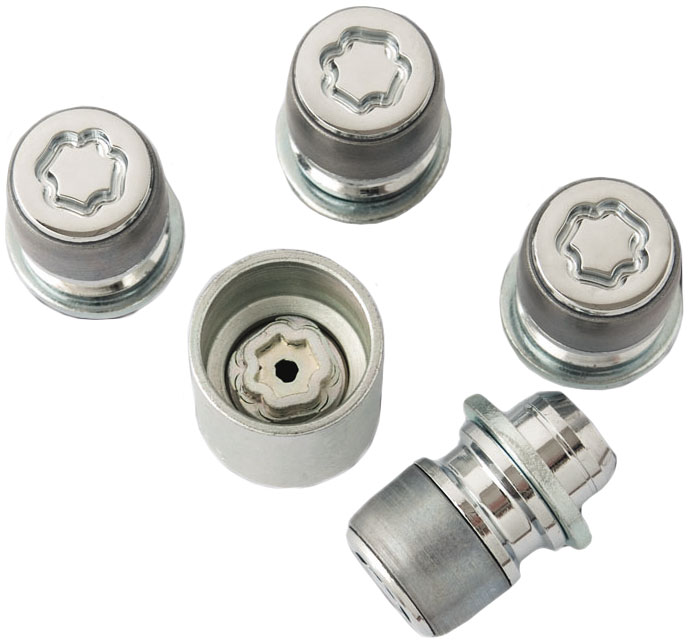

Один из многочисленных вариантов гаек-секреток в комплекте со специальным ключом
Гайки-секретки в комплекте со специальным ключом

В отдельную категорию выделяются так называемые «секретки» (или гайки под спецключ) — гайки специальной конструкции, которые предотвращают (или, по крайней мере, снижают вероятность) несанкционированное откручивание гаек и кражу колес с транспортного средства. Как правило, на колесо устанавливается одна секретка взамен одной из штатных гаек, поэтому на автомобиль достаточно комплекта из четырех или шести (в зависимости от количества осей) таких изделий.

Во все секретки заложен один принцип — это гладкие гайки, которые можно закрутить и открутить только с помощью специального ключа, идущего в комплекте. В простейшем случае защита обеспечивается сложной (не шестигранной) формой наружной поверхности гайки, наиболее совершенные секретки имеют скрытую поверхность под ключ и защиту от отворачивания пассатижами (наружный конус, наружную поворотную поверхность и другие).

По характеристикам секретки идентичны обычным колесным гайкам.


Характеристики колесных гаек

Из основных характеристик гаек колес можно выделить:

  • Размер и направление резьбы;
  • Размер под ключ;
  • Класс прочности.

Гайки типов A, B и C выпускаются с шестью размерами резьбы — М12 с мелкой резьбой (с шагом 1,25 мм), М12, М14, М18, М20 и М22 с шагом резьбы 1,5 мм. Гайки типа D, предназначенные для грузовых автомобилей, имеют резьбу М18, М20 и М22 с шагом 1,5 мм. При этом направление резьбы может быть правым и левым. Соответственно, размер под ключ у колесных гаек может составлять 17, 19, 24, 27, 30 и 32.

Гайки для обеспечения надежности и возможности закручивания с необходимым усилием без деформаций должны иметь класс прочности 8 или 10 (а гайки с невыпадающей опорной шайбой — не менее 10). Это достигается применением определенных сортов стали и (иногда) дополнительной обработкой готового изделия.

Все выпускаемые в России колесные гайки по конструкции и характеристикам должны соответствовать требованиям ГОСТ Р 53819-2010 и ряда других смежных стандартов. Многие зарубежные автопроизводители используют собственные стандарты на крепеж, поэтому их гайки по конструкции могут отличаться от описанных выше.


Правильный выбор и замена гаек колес

Со временем колесные гайки деформируются, становятся менее прочными или просто теряются при неправильном монтаже — во всех этих ситуациях необходимо установить новый крепеж. На замену необходимо выбирать гайки того же типа и с теми же характеристиками, что были установлены ранее — только так крепеж гарантированно подойдет.

Если же была произведена замена колесных дисков, то гайки нужно подбирать под них. Так, вместе с обычными стальными штампованными дисками используются стандартные конусные, сферические или плоские гайки. С дисками грузовых автомобилей (в том числе и с дисками стандартов Евро) в последнее время все чаще используются гайки с невыпадающей упорной шайбой. А для литых дисков следует выбирать соответствующие гайки с опорной поверхностью увеличенной площади или специальные гайки.

Особое внимание нужно уделять выбору гаек для грузовых автомобилей — здесь всегда следует помнить, что на правой стороне диски крепятся гайками с левой резьбой.

С осторожностью следует выбирать гайки для тюнинга автомобиля. Сегодня рынок предлагает огромное разнообразие крепежа для легкосплавных дисков, однако зачастую эти гайки не соответствуют стандартам по прочностным и иным характеристикам — это чревато поломкой крепежа и авариями.

При установке колеса необходимо соблюдать рекомендации автопроизводителя по затяжке гаек — учитывать очередность и усилие затяжки. Как правило, гайки затягиваются крест-накрест с таким усилием, которое обеспечивало бы надежное крепление колеса и не деформировало бы диск. При слабой затяжке возможно самопроизвольное отворачивание гаек, также происходит интенсивный износ шпилек и отверстий колесного диска. При чрезмерной затяжке возможна деформация диска и повышается вероятность возникновения трещин и других повреждений.

Только при правильном подборе и монтаже колесных гаек автомобиль будет устойчив на дороге и безопасен в различных ситуациях.
