Клапан МАЗ включения привода сцепления

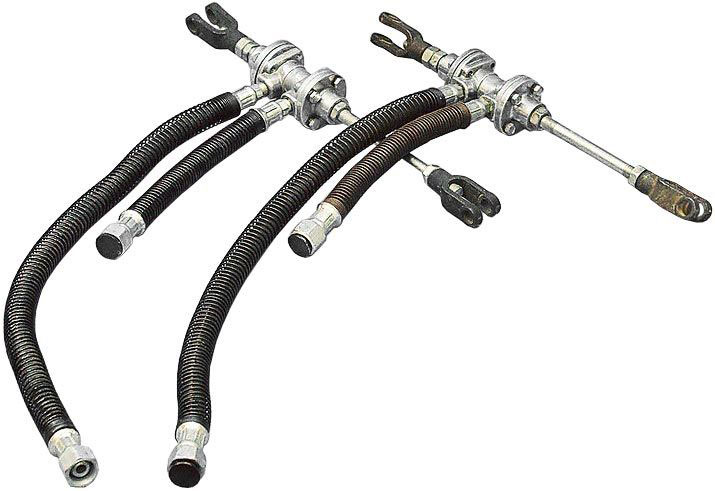

Клапан МАЗ включения привода сцепления

Многие модели автомобилей МАЗ оснащаются приводом выключения сцепления с пневматическим усилителем, важную роль в работе которого играет клапан включения привода. Все о клапанах включения привода сцепления МАЗ, их типах и конструкции, а также о подборе, замене и ТО данной детали — узнайте из статьи.

Что такое клапан включения привода сцепления МАЗ

Клапан включения привода сцепления МАЗ (клапан усилителя сцепления, КУС) — пневматический клапан, обеспечивающий подачу и стравливание сжатого воздуха из пневматического цилиндра усилителя сцепления при включении и выключении сцепления.

Грузовые автомобили МАЗ моделей 500-го семейства (как ранние, так и более поздние 5335, 5549), более современные МАЗ-5336, 5337, 5551, и актуальные МАЗ-5432, 6303 и некоторые другие оснащаются двухдисковым сцеплением, для управления которым требуется приложение значительных усилий. Прямое управление таким сцеплением от педали было бы для водителя слишком утомительным и значительно ухудшало бы возможности управление автомобилем, поэтому в состав привода выключения сцепления (ПВС) указанных моделей грузовиков вводится дополнительный узел — пневматический усилитель.

Конструктивно ПВС с пневмоусилителем состоит из соединенного с педалью рычажного привода, пневматического цилиндра и промежуточного компонента — КУС. Цилиндр фиксируется на раме автомобиля (через кронштейн), его шток через двуплечий рычаг соединен с валиком вилки выключения сцепления. С противоположным плечом рычага соединен шток КУС, а корпус КУС посредством тяги связан с педалью сцепления через систему тяг и рычагов.

КУС является одновременно и силовым компонентом рычажного ПВС, и чувствительным компонентом управления цилиндром усилителя. Входным сигналом КУС является положение и направление движения педали сцепления: при нажатии на нее КУС подает воздух в цилиндр, обеспечивая включение усилителя (то есть, производит выключение сцепления), при ее отпуске КУС стравливает воздух из цилиндра в атмосферу, обеспечивая отключение усилителя (то есть, производит включение сцепления). Поэтому КУС является критически важной для работы сцепления деталью, при его неисправности необходимо производить ремонт или полную замену. Чтобы сделать ремонт правильно, необходимо получить основную информацию о существующих типах клапанов, их устройстве и некоторых особенностях.


Общее устройство и принцип действия клапанов МАЗ включения привода сцепления

Устройство привода выключения сцепления МАЗ
Устройство привода выключения сцепления МАЗ

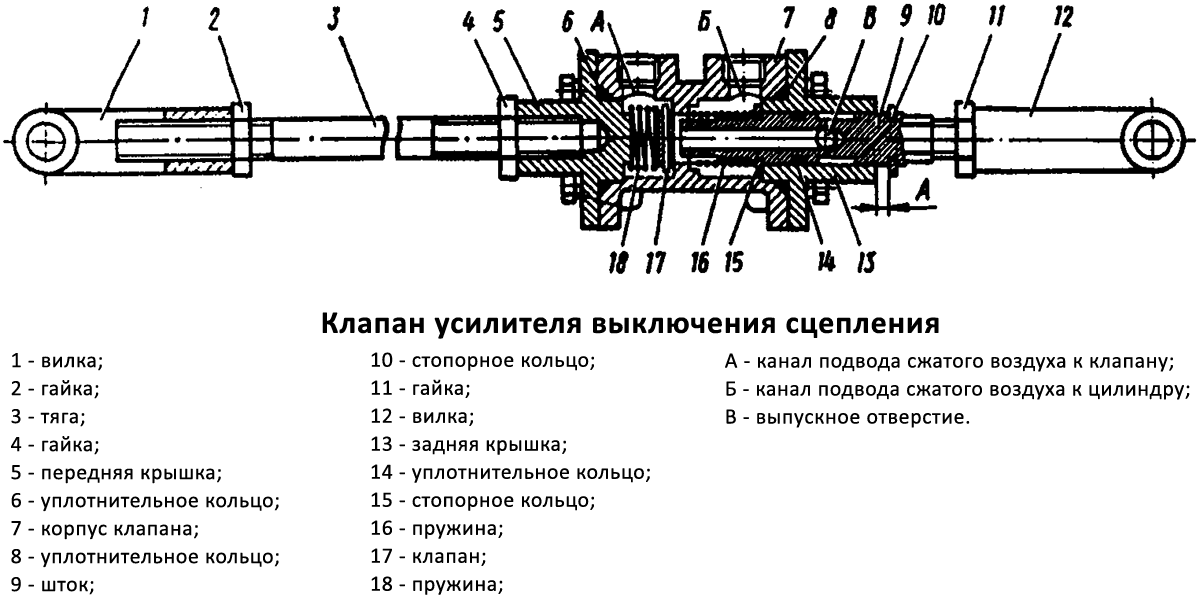

Конструкция клапана усилителя выключения сцепления МАЗ
Конструкция клапана усилителя выключения сцепления МАЗ

На всех автомобилях МАЗ применяются принципиально одинаковые по конструкции КУС. Основу конструкции составляет собранный из трех литых деталей цилиндрический корпус — собственно корпуса и двух торцевых крышек. Крышки обычно имеют конструкцию с фланцем, они присоединяются к корпусу с помощью винтов, для уплотнения обязательно используются прокладки. В передней крышке корпуса жестко установлена тяга увеличенной длины, на конце которой располагается вилка для присоединения к промежуточному двуплечему рычагу привода сцепления.

Корпус разделен на две полости, в каждой из которых выполнены каналы с резьбой для присоединения шлангов. В передней полости располагается клапан, в нормальном положении пружиной прижатый к своему седлу (в его роли выступает бурт между полостями). Канал в передней полости является подводящим — через него в клапан подается сжатый воздух из соответствующего ресивера пневмосистемы автомобиля.

В задней полости корпуса располагается полый шток, выходящий из задней крышки, и несущий на себе вилку для присоединения к двуплечему рычагу валика вилки сцепления. В штоке выполнена полость, сообщающаяся с атмосферой. На штоке нарезана резьба, на которой располагается регулировочная гайка вместе со своей контргайкой. Канал в задней полости является отводящим, к нему присоединен шланг, обеспечивающий подачу сжатого воздуха на цилиндр усилителя, а также отвод воздуха из цилиндра обратно в КУС при отпуске педали.

Функционирует КУС и весь ПВС с пневмоусилителем довольно просто. При отпущенной педали сцепления клапан закрыт, поэтому ПВС бездействует — сцепление включено. При нажатии на педаль КУС вместе с остальными компонентами ПВС смещается до выбора зазора между регулировочной гайкой на штоке и задней крышкой корпуса. При этом шток упирается в клапан и приподнимает его — в результате воздух из передней полости клапана перетекает в заднюю и через шланг поступает в цилиндр усилителя сцепления. Под воздействием усилия сжатого воздуха поршень цилиндра смещается и обеспечивает поворот валика вилки сцепления — она поднимает нажимной диск и выключает сцепление. При отпуске педали вышеописанные процессы происходят в обратном порядке, клапан закрывается и воздух из цилиндра усилителя через заднюю полость КУС и полость в его штоке стравливается в атмосферу, усилие с вилки снимается и сцепление снова включается.

Размеры клапана и сечения всех отверстий подобраны так, чтобы подача воздуха в цилиндр усилителя ПВС производилась быстро, а стравливание воздуха в атмосферу — с небольшим замедлением. Так достигается плавное включение сцепления и снижение интенсивности износа всех трущихся деталей.


Номенклатура и применяемость клапанов МАЗ включения привода сцепления

На грузовиках МАЗ применяется несколько основных моделей КУС:

  • Кат. номер 5335-1602741 — для автомобилей МАЗ-5336, 5337, 54323, 5434, 5516, 5551, 6303, 64255. Поставляется без шлангов, регулировочных гаек и вилок;
  • Кат. номер 5336-1602738 — для автомобилей МАЗ-5336 и 5337 различных модификаций. Имеет укороченный шток 145 мм, поставляется в полном комплекте со шлангами;
  • Кат. номер 54323-1602738 — имеет короткий шток 80 мм, поставляется в полном комплекте со шлангами;
  • Кат. номер 5551-1602738 — для автомобилей МАЗ-5337, 54323, 5551. Имеет шток 325 мм, поставляется в полном комплекте с шлангами;
  • Кат. номер 63031-1602738 — имеет шток 235 мм, поставляется в полном комплекте со шлангами.

Клапаны отличаются конструкцией и размерами корпуса, длиной штоков/тяг и длиной шлангов. Детали поставляются на рынок в различной комплектации — без шлангов и со шлангами, во втором случае применяются резиновые шланги с защитой в виде витой пружины и со стандартными присоединительными фитингами с накидными гайками.

Все КУС для грузовых автомобилей Минского автозавода изготавливаются на Барановичском автоагрегатном заводе (ОАО «БААЗ», г. Барановичи, РБ).


Вопросы выбора, замены и обслуживания клапана МАЗ включения привода сцепления

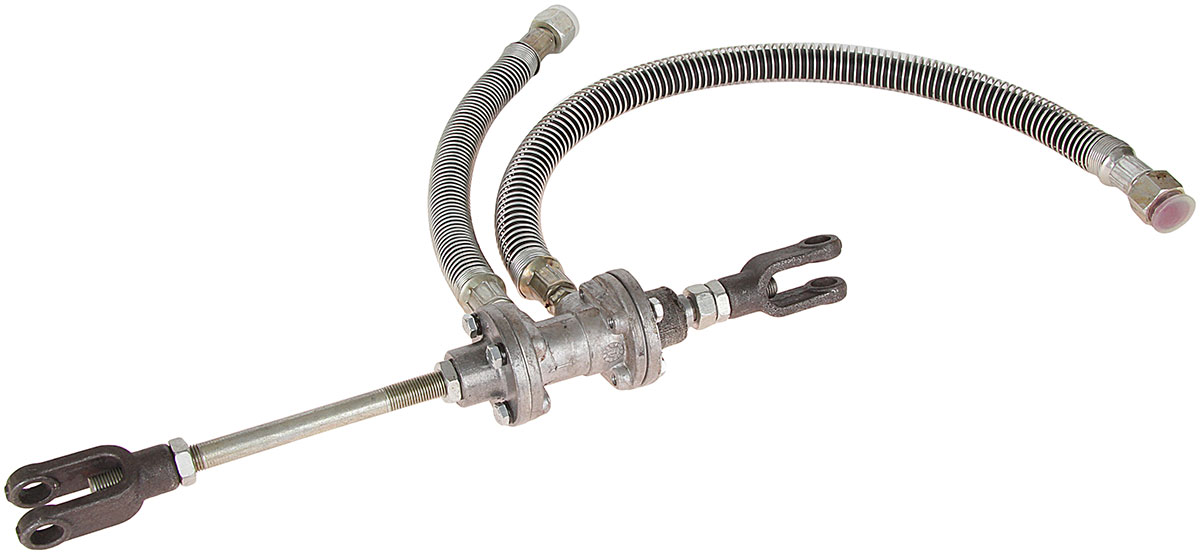

Клапаны привода выключения сцепления МАЗ
Клапаны привода выключения сцепления МАЗ

КУС является пневматическим агрегатом, который дополнительно подвергается механическим нагрузкам и воздействию негативных факторов окружающей среды. Все это приводит к постепенному износу клапана и может стать причиной различных неисправностей — повреждения клапана, утечек воздуха через уплотнения, деформация тяги и штока, повреждение корпуса, «проседание» пружин, и т.д. При появлении признаков ухудшения работы сцепления необходимо проверить клапан, и, если обнаружена его неисправность — произвести ремонт либо полную замену.

На замену необходимо брать клапан того же типа и модели, что был установлен на автомобиле ранее, либо рекомендуется в качестве допустимого аналога производителем. Здесь нужно учитывать, что клапаны различных типов обладают неодинаковыми характеристиками и габаритами, поэтому «неродная» деталь может не только не встать на место, но и не обеспечить нормальной работы привода сцепления.

При покупке клапана также нужно учитывать его комплектацию, в случае необходимости может потребоваться докупка шлангов, вилок и крепежа. Чтобы избежать лишних расходов и потерь времени, необходимо сразу проверить состояние деталей в приводе, крепежа и шлангов.

Замену клапана нужно выполнять в соответствии с инструкцией по ремонту автомобиля, но обычно эта операция сводится к простому демонтажу старой детали и установке новой, при этом следует стравить воздух из пневмосистемы. Затем обязательно следует выполнить регулировку клапана с помощью гайки на его штоке — расстояние между ней и задней крышкой корпуса КУС должно составлять 3,5±0,2 мм. Для установки зазора необходимо ослабить контргайку, установить регулировочную гайку на указанном расстоянии от крышки корпуса, и затянуть контргайку. В последующем все регламентное ТО клапана сводится к его внешнему осмотру и регулировке указанного зазора.

Если КУС подобран и установлен правильно, то работа привода сцепления минского грузовика будет надежной и уверенной в любых условиях эксплуатации.
