Экран коллектора выпускного: защита моторного отсека от нагрева

Во время работы двигателя его выпускной коллектор нагревается до нескольких сотен градусов, что в тесном подкапотном пространстве представляет опасность. Для решения этой проблемы во многих автомобилях используется тепловой экран выпускного коллектора — все об этой детали рассказано в данной статье.


Назначение экрана выпускного коллектора

Как известно, в двигателях внутреннего сгорания используется энергия, выделяемая при сгорании топливно-воздушной смеси. Данная смесь в зависимости от типа двигателя и режимов работы может сгорать при температурах до 1000-1100°C. Образующиеся при этом отработанные газы также имеют высокую температуру, и при прохождении по выпускному коллектору подвергают его серьезному нагреву. Температура выпускного коллектора различных двигателей может составлять от 250 до 800°C! Именно поэтому коллекторы выполняются из специальных сортов стали, а их конструкция обеспечивает максимальную устойчивость к нагреву.

Однако нагрев выпускного коллектора опасен не только для него самого, но и для окружающих деталей. Ведь коллектор расположен не в пустоте, а в подкапотном пространстве, где рядом с ним находится множество компонентов двигателя, тросы, электрические блоки и кабели, наконец — кузовные детали автомобиля. При неудачной конструкции или в тесных моторных отсеках чрезмерный нагрев выпускного коллектора может привести к оплавлению изоляции проводки, деформации пластиковых бачков и короблению тонкостенных кузовных деталей, к выходу из строя некоторых датчиков, а в особо тяжелых случаях даже к пожару.

Для решения всех этих проблем во многих автомобилях используется специальная деталь — тепловой экран выпускного коллектора. Экран монтируется над коллектором (так как под коллектором обычно никаких компонентов нет, за исключением рулевых тяг или стабилизатора), он задерживает инфракрасное излучение и затрудняет конвекцию воздуха. Таким образом, введение несложной по конструкции и недорогой детали помогает избежать массы неприятностей, защитив компоненты двигателя от поломки, а автомобиль от пожара.


Типы и конструкция тепловых экранов выпускного коллектора

В настоящее время существует два основных типа экранов выпускного коллектора:

- Стальные экраны без теплоизоляции;
- Экраны с одним или несколькими слоями теплоизоляции.

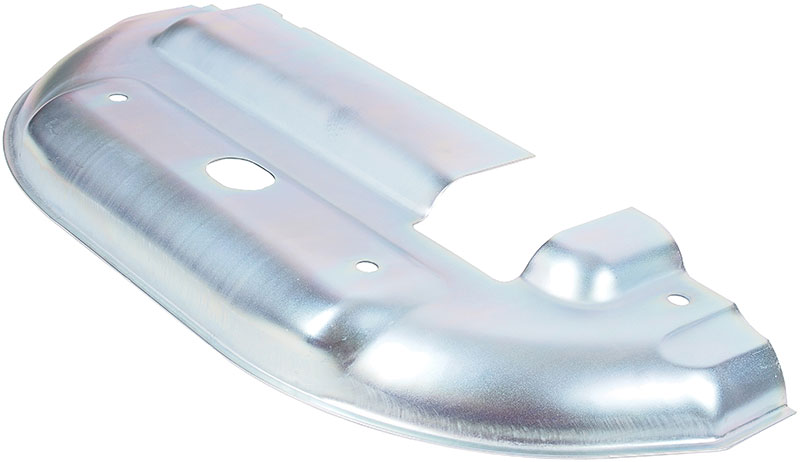

Экраны первого типа — это штампованные стальные листы сложной формы, закрывающие выпускной коллектор. На экране обязательно предусмотрены кронштейны, отверстия или проушины для монтажа к двигателю. Для повышения надежности и устойчивости к деформациям при нагреве на экране штампуются ребра жесткости. Также в экране могут быть выполнены вентиляционные отверстия, которые обеспечивают нормальный тепловой режим работы коллектора, одновременно предотвращая чрезмерный нагрев окружающих деталей.

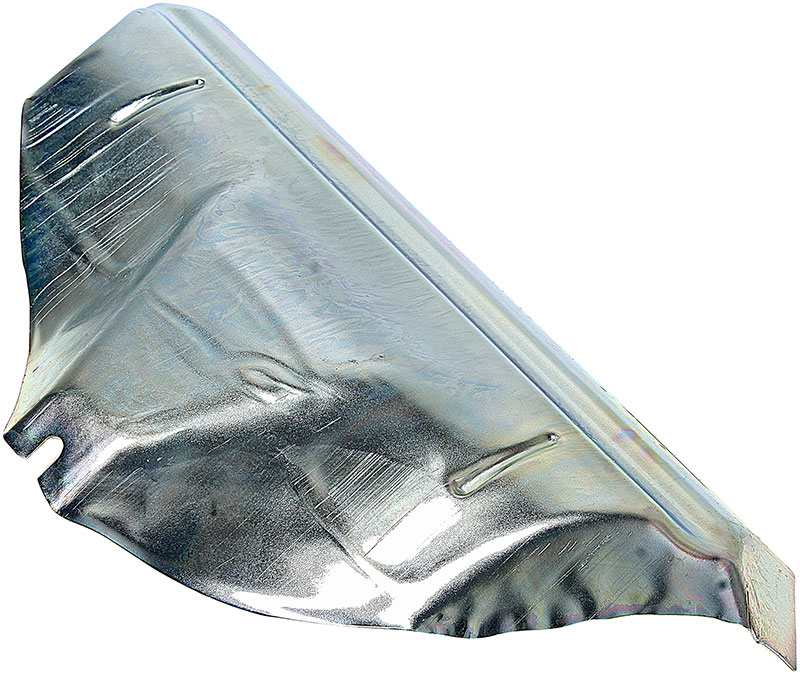

Экраны второго типа также имеют стальную штампованную основу, которая дополнительно покрыта одним или несколькими слоями устойчивой к высоким температурам теплоизоляцией. Обычно в качестве теплоизоляции используются тонкие листы минерального волоконного материала, покрытого отражающим инфракрасное излучение металлическим листом (фольгой).

Все экраны изготавливаются таким образом, чтобы повторять форму выпускного коллектора или охватывать его максимальную площадь. Наиболее простые экраны представляют собой практически плоский стальной лист, накрывающий коллектор сверху. Более сложные экраны повторяют формы и обводы коллектора, что позволяет экономить место в подкапотном пространстве с одновременным улучшением теплозащитных характеристик.

Монтаж экранов осуществляется непосредственно на коллектор (чаще всего) или блок двигателя (значительно реже), для монтажа используется 2-4 болта. При таком монтаже экран не контактирует с другими деталями двигателя и подкапотного пространства, чем повышается степень его защиты и удовлетворяются требования пожарной безопасности.

В целом, экраны выпускных коллекторов очень просты по конструкции и надежны, поэтому требуют к себе минимального внимания.


Вопросы обслуживания и замены экранов выпускного коллектора

При эксплуатации автомобиля экран выпускного коллектора подвергается высоким тепловым нагрузкам, что приводит к его интенсивному износу. Поэтому экран следует периодически проверять на предмет его целостности — на нем не должно быть прогаров и других повреждений, а также чрезмерной коррозии. Особое внимание следует уделять местам крепления экрана, особенно если это кронштейны. Дело в том, что именно места контакта с коллектором подвержены наибольшему нагреву, а значит и наиболее всего подвержены риску повреждений.

При обнаружении любых повреждений или разрушений экран следует заменить. Особенно эта рекомендация относится к автомобилям, у которых экран выпускного коллектора установлен штатно (с завода). Замена детали выполняется только на холодном двигателе, для выполнения работы достаточно выкрутить болты, удерживающие экран, снять старую деталь и установить точно такую же новую. За счет постоянного воздействия высоких температур болты «прикипают», поэтому рекомендуется обработать их каким-либо средством, облегчающим выворачивание. А после этого необходимо прочистить все резьбовые отверстия от коррозии и загрязнений. Каких-либо дополнительных действий выполнять не требуется.

Если на автомобиле не было экрана, то дооснащение следует выполнять с осторожностью. Во-первых, необходимо подобрать подходящий по конструкции, форме, размерам и конфигурации экран. Во-вторых, при монтаже экрана рядом с ним не должно быть проводки, бачков, датчиков и других компонентов. А в-третьих, экран нужно монтировать с максимальной надежностью, предотвратить его колебания и перемещения во время эксплуатации автомобиля.

Наконец, экран коллектора не рекомендуется красить (даже с помощью специальных термостойких красок), накладывать на него теплоизоляцию и изменять конструкцию. Покраска и изменение конструкции экрана снижает пожарную безопасность и ухудшает температурный режим в подкапотном пространстве.

При правильной установке и замене экрана выпускного коллектора в моторном отсеке будет поддерживаться комфортная температура, а автомобиль будет защищен от пожара.
